Description

功能描述

• 支援所有OBD-II 標準通訊協定:

  1. SAE J1850 PWM(41.6 kbaud)

  2. SAE J1850 VPM (10.4kbaud)

  3. ISO 9141-2 (5 baud init)

  4. ISO 14230-4 (5 baud init)

  5. ISO 14230-4 (fast init)

  6. ISO 15765-4 CAN (11 bit ID,500 kbaud)

  7. ISO 15765-4 CAN (29 bit ID,500 kbaud)

  8. ISO 15765-4 CAN (11 bit ID,250 kbaud)

  9. ISO 15765-4 CAN (29 bit ID,250 kbaud)

• 支援三種模擬ECU：ECM、TCM、ABS

• 支援SAE J1979 modes: 1, 2, 3, 4, 7, 9, A.

• “MIL”, “Link” and “Power”指示燈

• 故障模擬按鍵 “FAULT”

• 五個旋鈕被指定用來顯示下列常用到的PIDs:

  1. 時速  Vehicle Speed (km/h)

  2. 轉速  Engine Speed (RPM)

  3. 冷卻液溫度    Coolant Temperature(°C)

  4. 進氣流量   Mass Airflow (MAF)

  5. 含氧感測器電壓 Oxygen Sensor Voltage(V)

  6. USB(USB to RS-232)連接進行配置、控制監控、韌體更新

  7. 標準SAE J1962連接介面

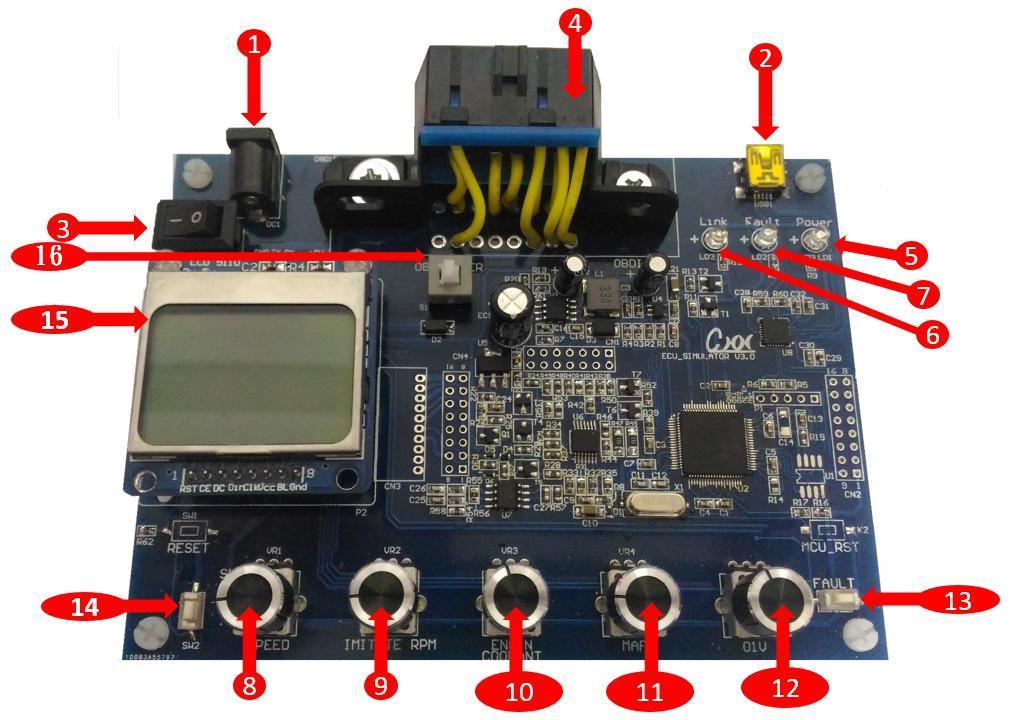

外觀說明

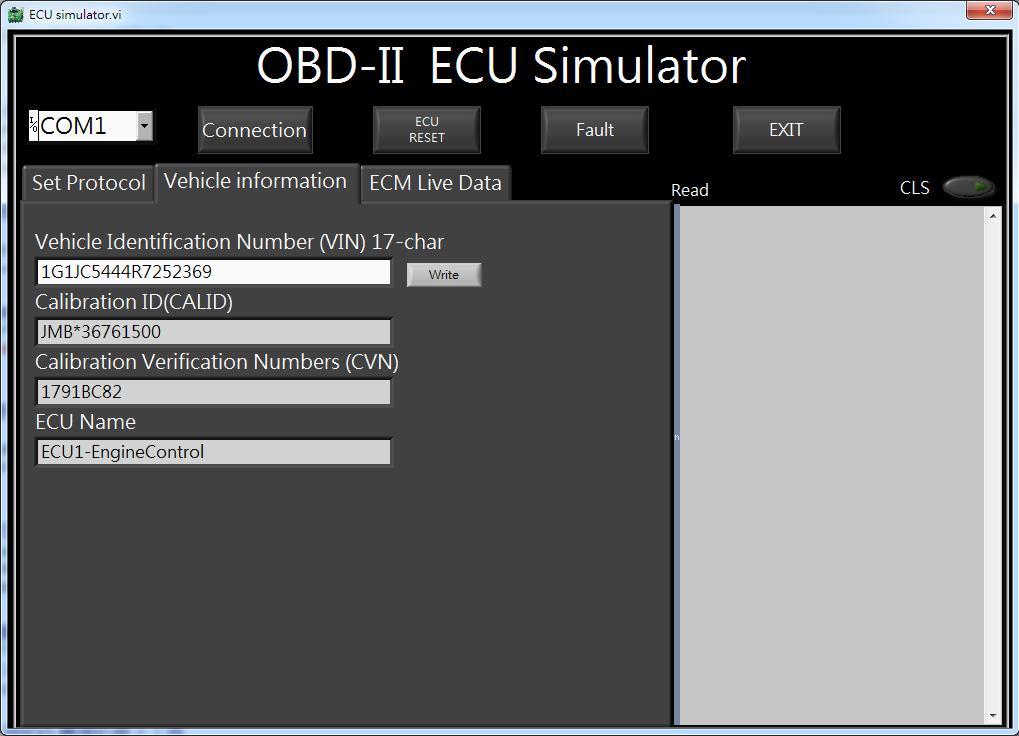

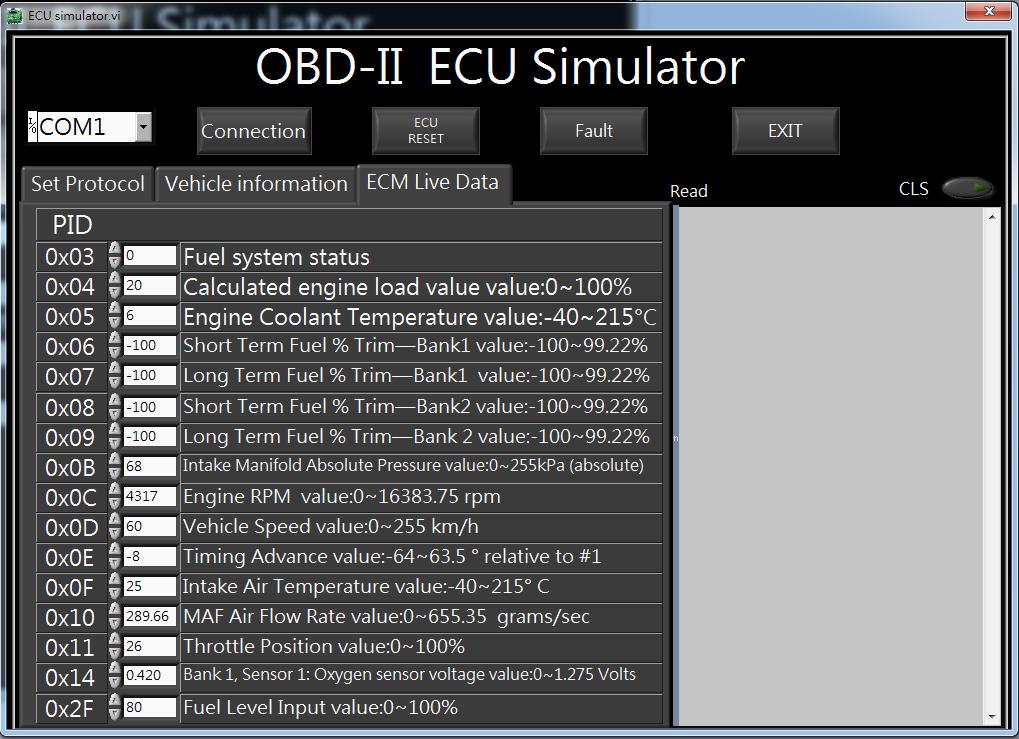

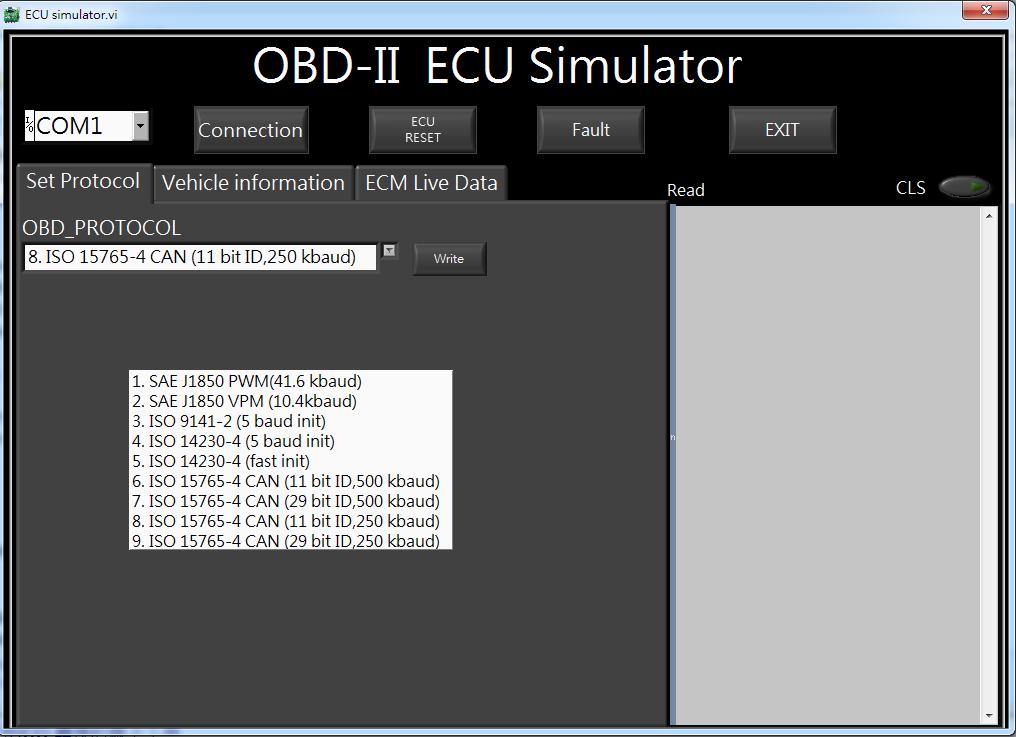

軟體功能

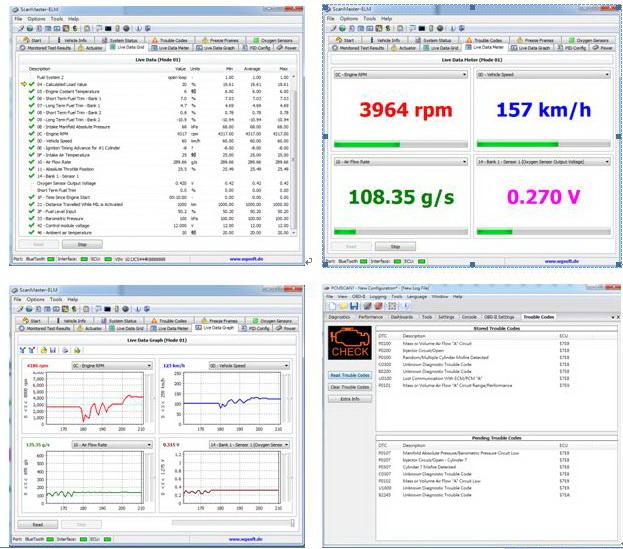

連接診斷軟體

• 診斷工具：ELM327或其他標準診斷工具

• 診斷軟體：ScanMaster 或 PCMSCAN等...
