UWB 精準室內定位系統

Part No.: MPCY-UWB-IPS
這是為了能精準定位人員，物料，設備，車輛的位置，以方便我們做各方面的應用

產品介紹

功能簡介：

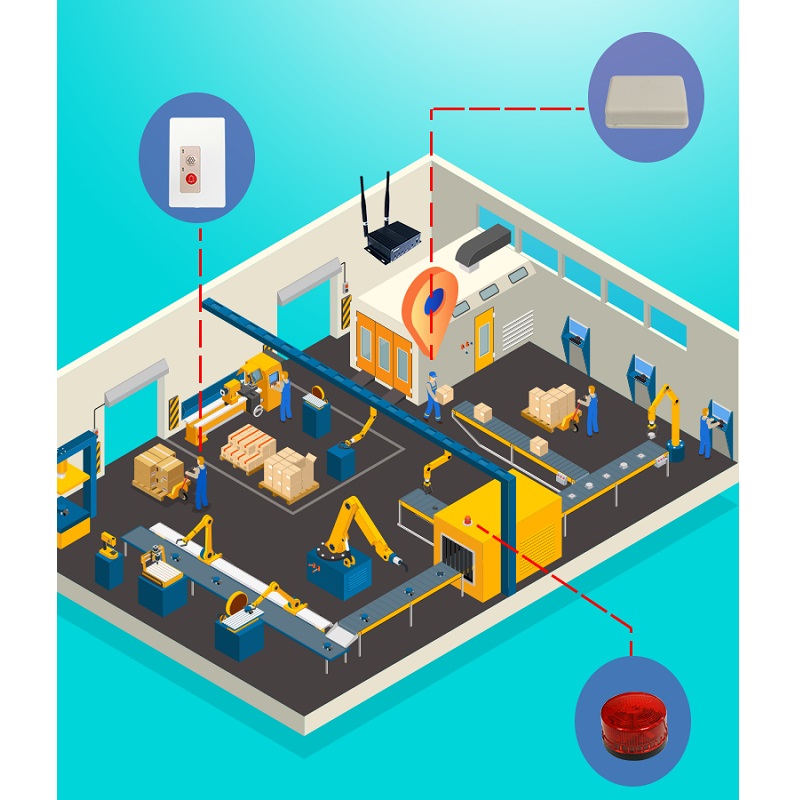

工業4.0-UWB 精準室內定位系統，是為了能精準定位人員，物料，設備，車輛的位置，以方便我們做各方面的應用，如人員物體的追蹤，智慧型機器人的運用，都可以扮演最佳的角色。



應用之環境與對象：

  • 公司或工廠人員的定位，可隨時清楚顯示位置供調度的使用
  • 公司或工廠人員在工安上的應用，譬如危險區域的進入與監控
  • 博物館或是展館物體位移應用，譬如對展示物品的移動及管理
  • 工廠倉儲管理物體定位的應用，如物料的標明及管理與領用
  • 工廠，公司儀器設備或移動負載車體的定位控制
  • 各種需要精確度判別的應用，如無人飛機，機器人及自動倉儲

Description



工業4.0-UWB 精準室內定位系統｜UWB-IPS

UWB精準室內定位系統，透過在區域內建置一定數量的基站，即時精確地定位人員、物料、車輛、設備的標籤（Tag），準確即時地將各物件的位置資訊回饋到主控端，方便管理人員進行人員追蹤、物料查詢盤點、車輛調度和里程記錄等，並在定位基礎上實現軌跡追蹤、區域報警、攝像聯動等。該系統精度可達到50CM以下(無干擾情況下)，透過基於精確的位置資訊來合理調度安排，從而提高企業的管理水準和生產效率。


系統特點

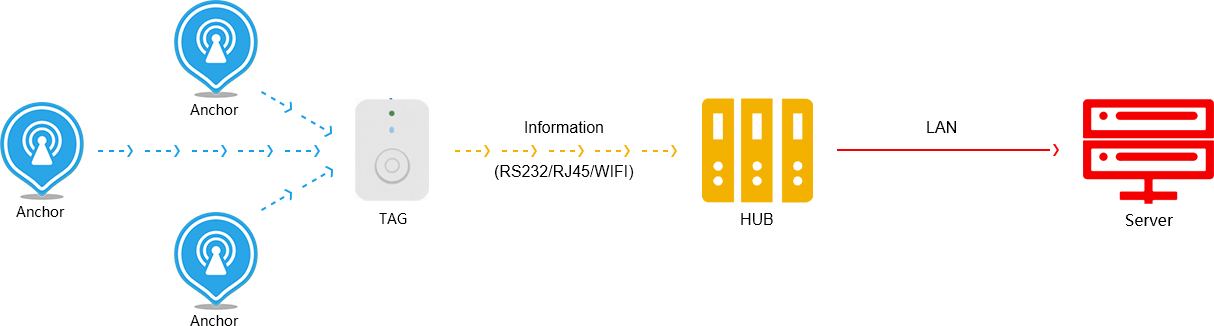

架構一:

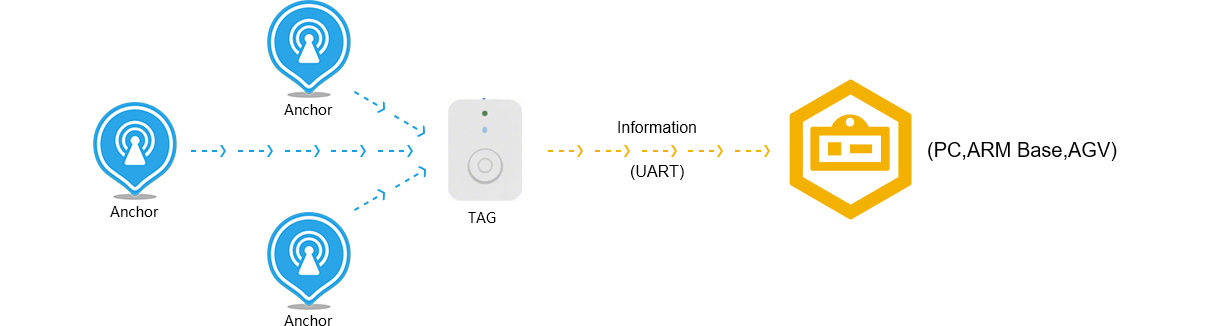

架構二: (主動式定位)



Specifications

使用本公司的UWB-IPS 室內定位系統套件，可以讓您輕鬆輕鬆地就能成功的建置室內定位及跟蹤，創新物聯網項目始於真正概念驗證（PoC）於小型試點項目。

為了簡化流程並確保成功，有了該套件，您馬上就可以在在面積達900平方米（9,687平方英尺）的精確室內定位及跟蹤進行設置。 配合我們詳細的手冊及提供很容易上手的軟體工具包，可以很快地就能學到室內定位的理論與實踐，在學習及建置的過程中，如有無法突破的地方，也可以透過電話或是通訊軟體聯絡我們，我們將很快的即時支援讓你在最短的時間學會室內定位的方法及應用。


UWB精準室內定位套件

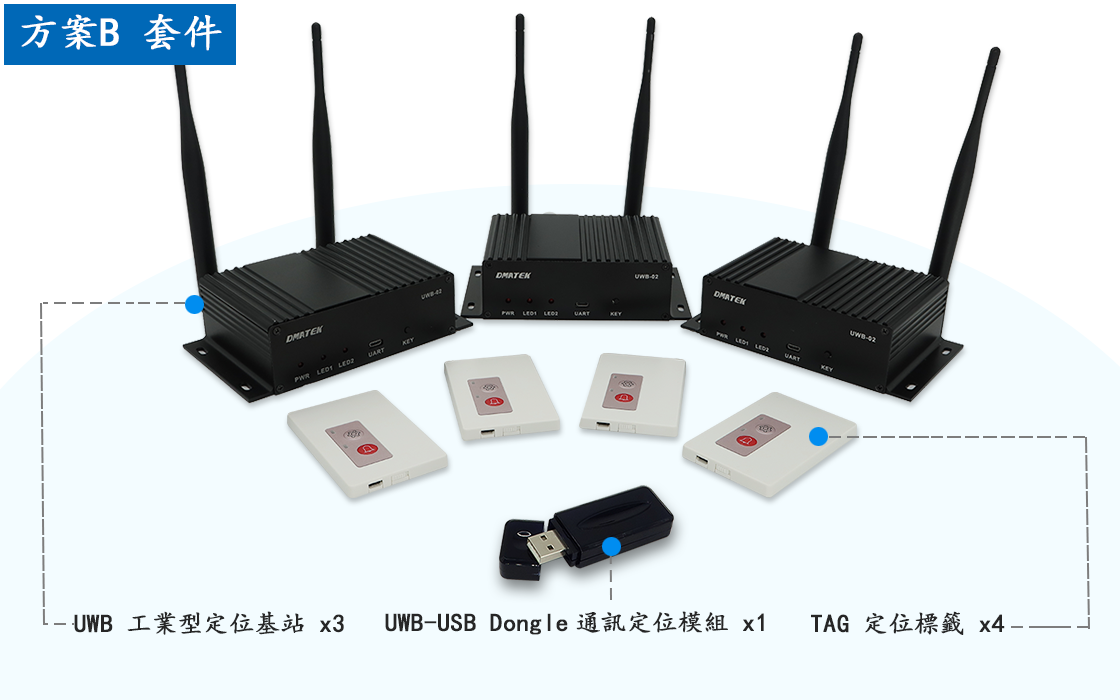

進階型-B: 用於人員及物體的精準室內定位

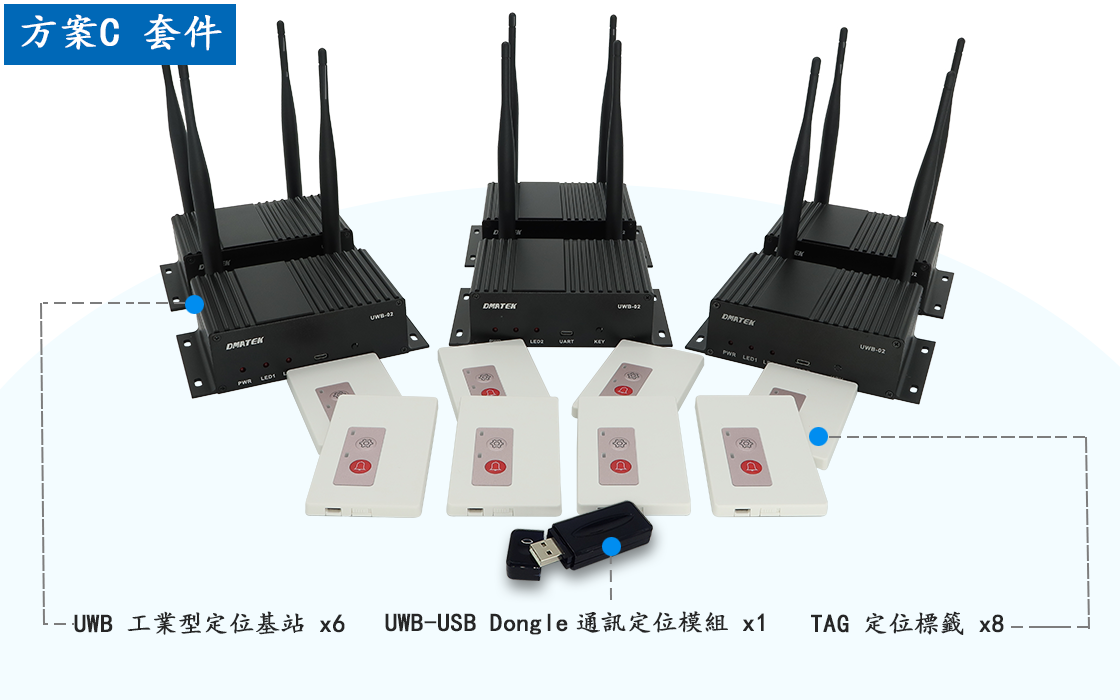

進階型-C: 用於人員及物體的精準室內定位

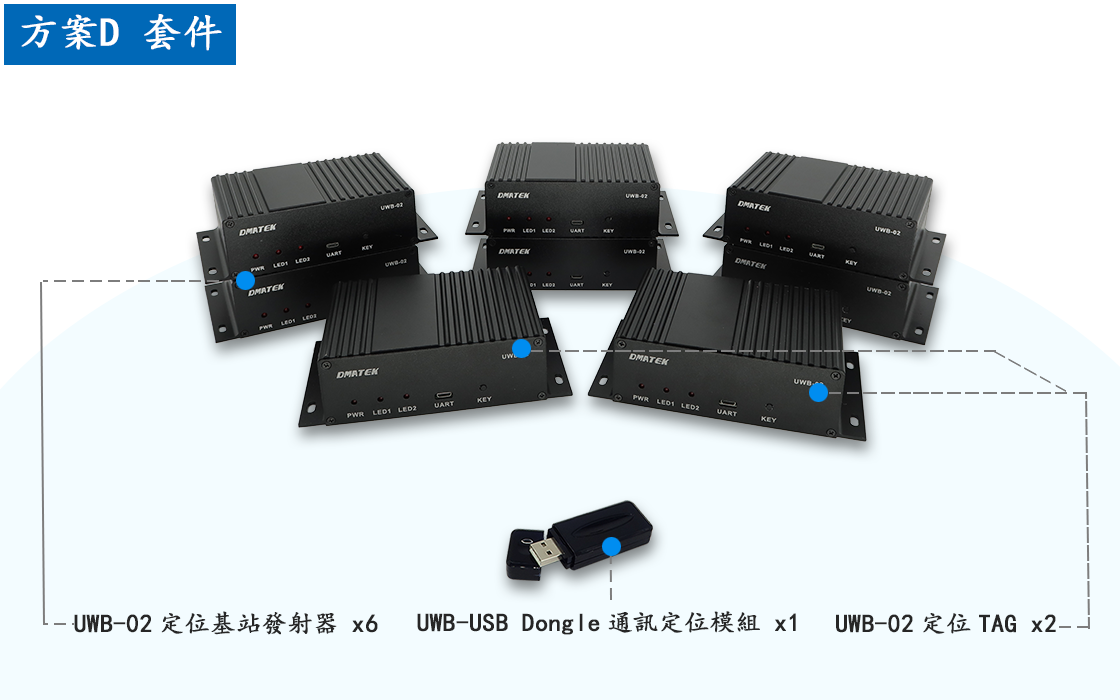

專案型-D: 可用於機械人，AGV，等有CPU主機為處理器的應用定位TAG

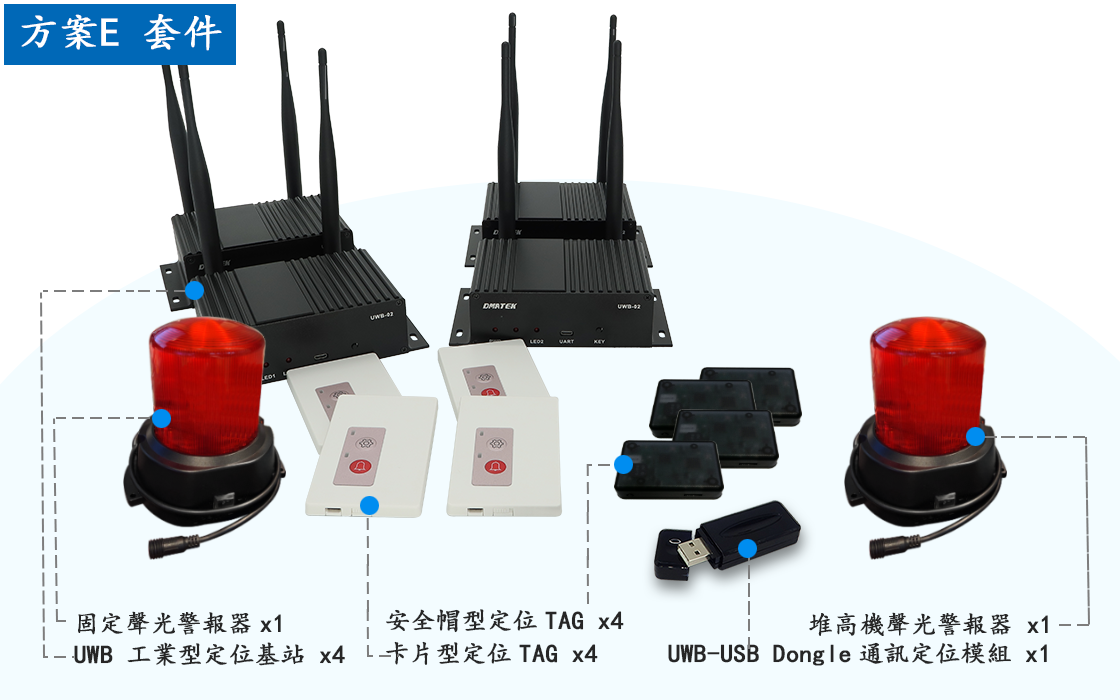

專案型-E: 用於人員及堆高機的精準室內定位及防撞，其中人員跟堆高機除了精準定位之外，人員對於堆高機，堆高機對於堆高機及固定式警報器，會有防撞輔助系統的功能。


UWB精準室內定位軟體的提供:

我們的精準室內定位系統，提供了以下的配合軟體，其中Windows系統的標準版跟主動式定位軟體內含在套件中為標準配置。

另外Ubuntu系統環境運行的精準定位web server提供及定位系統網頁版-套裝版本則為選配的付費版本，若對此兩種軟體有興趣的客戶，可以跟我們公司的業務聯繫。

1. Windows系統環境運行的標準版UWB定位軟體， 針對二次開發者提供:

  • 標準版定位軟體C#原始碼
  • C#定位動態連結函式庫(dll)
  • 定位封包通訊格式

2. Windows系統環境運行的主動式UWB定位軟體， 針對二次開發者提供:

  • 標準版定位軟體C#原始碼
  • C#定位動態連結函式庫(dll)
  • 定位封包通訊格式

3. Ubuntu系統環境運行的精準定位web server提供(此部分為選配)

  • 在Ubuntu系統運行的定位服務
  • 提供http形式的API
  • 標準版定位網頁

4. 定位系統網頁版-套裝版本(此部分為選配)

  • 建立在Windows Server的定位網頁
  • 完整的定位軟體功能

開發套件


名稱 基本型
A		 進階型
B		 進階型
C		 專案型
D		 專案型
E

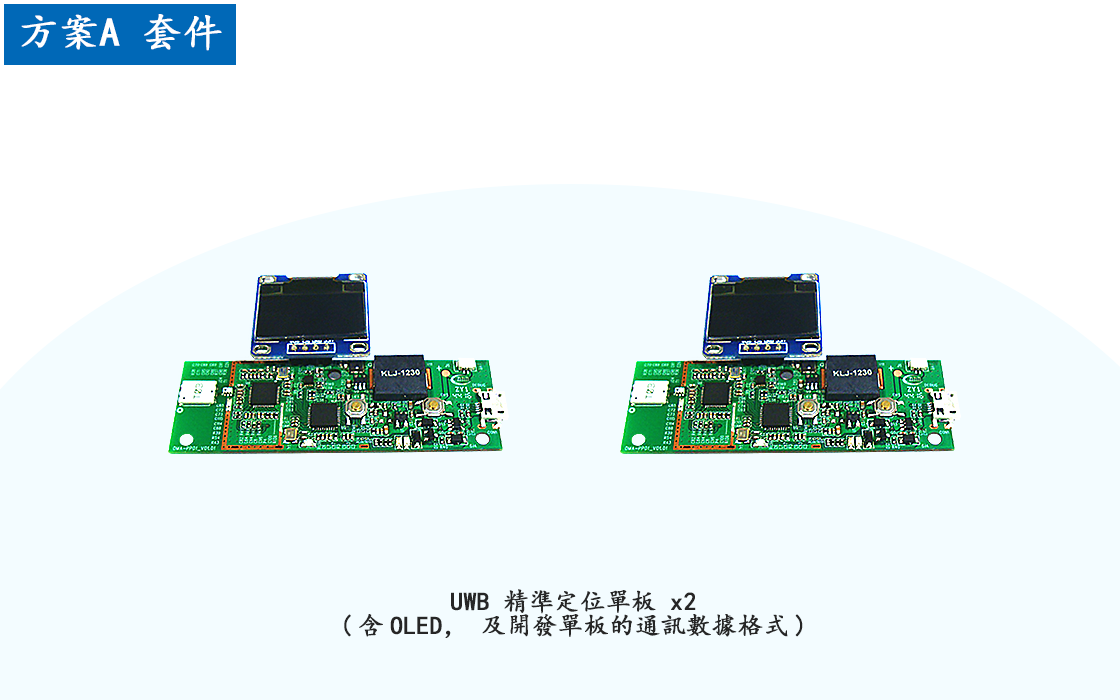

UWB 精準定位單板
(含OLED，及開發單板的通訊數據格式)		 x 2 (選配) (選配)   (選配)
卡片型定位TAG
(UTAG-9056)		   x 4 x 8   x 4
UWB 定位基站
(UWB-01)		   (選配) (選配)   (選配)
UWB 工業型定位基站
(UWB-02)		   x 3 x 6   x 4
UWB 吸頂型定位基站
(UWB-03S)		   (選配) (選配)   (選配)
UWB 防水型定位基站
(UWB-04)		   (選配) (選配)   (選配)
UWB USB Dongle定位模組
(UWB-USB-01)
(設定精準TAG的各種參數)		   x 1 x 1 x 1 x 1
Windows系統環境運行的標準版UWB定位軟體   x 1 x 1   x 1
Ubuntu系統環境運行的精準定位web server   (選配) (選配) (選配) (選配)
UWB-02 定位基站發射器
(UWB-02-RP)		       x 6
精準定位(主動式)PC應用軟體AP
(PC上層執行應用軟體的原碼，C#開發)		   x 1 x 1 x 1 x 1
UWB-02 定位TAG
(以基站當作TAG使用)		       x 2
固定聲光警報器
(UTAG-SL90)		         x 1
堆高機聲光警報器
(UTAG-SL90F)		         x 1
安全帽型定位TAG
(UTAG-5136)		   (選配) (選配)   x 4
防水防拆手環型定位TAG
(UTAG-H03)		   (選配) (選配)   (選配)
手環式定位TAG
(UTAG-H04)		   (選配) (選配)   (選配)
防水手環型定位TAG
(UTAG-H05)		   (選配) (選配)   (選配)
多口USB智慧充電器
（20口/30口/40口/60口）		   (選配) (選配)   (選配)

系統組成模組

1. UWB 卡片型定位TAG（標配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以30米為最佳的傳送距離)
  3. 參數設定 : 發送時間 0~65535秒，ID設定，GSensor 靈敏度
  4. 按鍵類型及充電電壓 : 規劃為警報開關.設定開關及自訂義開關；DC +5V輸入
  5. LED 燈號顯示 : 顯示電源開關.通訊狀況.電池電量狀況及自訂義
  6. 設備功能 : 內含Gsensor及蜂鳴器及震動馬達(標配)，可擴充高度計(Barometer)及PA(選配)，以備環境的功能需要而使用
  7. 電池容量及壽命 : 鋰電池 400mAh/ 4個月以上(UWB SmartIPS 人體定位，2秒發送一次)
  8. 外觀尺寸及重量 : 90×56×6.8(mm)/ 51g
  9. 產品編號 : UTAG-9056/UTAG-9056PA
  10. 應用場合 : 人員定位 / 物體定位 / 定位報警

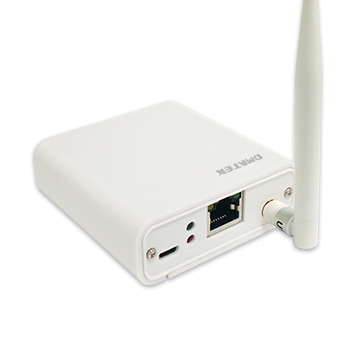

2. UWB 商業型定位基站（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離100米(建議以30~50米)
  3. 通訊介面 : RJ45/UWB
  4. 功能介面 : 可外接PoE網路電源分離器供電(選配)。
  5. 天線角度 : 360度
  6. 安裝方式 : 壁掛式
  7. 輸入電壓 : DC +5V/ PoE 供電(選配)
  8. 外觀尺寸及重量 : 長72×寬72×高25 mm(内部尺寸)/ 100g
  9. 產品編號 : UWB-01

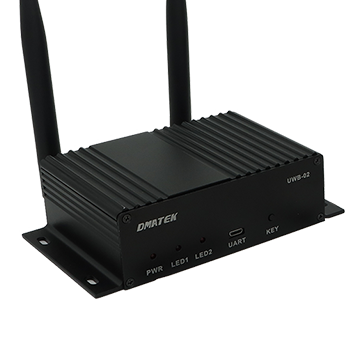

3. UWB 工業定位基站（標配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz；WiFi 2.412~2.484GHz
  2. 傳輸距離 : 最大可視距離100米(建議以30~50米)
  3. 通訊介面 : WiFi/RJ45/UWB
  4. 功能介面 : 內含TTL UART*1+IO*2，可擴充高度計Sensor及功率放大器(PA)(選配)
  5. 天線角度 : 360度
  6. 安裝方式 : 壁掛
  7. 輸入電壓 : DC +5V/ PoE 供電
  8. 外觀尺寸及重量 : 長147×寬86×高41 mm(内部尺寸)/ 380g
  9. 產品編號 : UWB-02 / UWB-02-PA

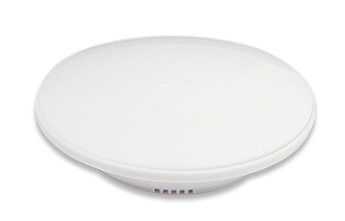

4. UWB 吸頂型定位基站(選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz；WiFi 2.412~2.484GHz
  2. 傳輸距離 : 最大可視距離100米(建議以30~50米)
  3. 通訊介面 : WiFi/RJ45/UWB
  4. 功能介面 : 可擴充高度計Sensor及功率放大器(PA)(選配)
  5. 天線角度 : 360度
  6. 安裝方式 : 吸頂式
  7. 輸入電壓 : DC +5V/ PoE 供電
  8. 外觀尺寸及重量 : 長110×寬110×高33 mm(内部尺寸)/ 200g
  9. 產品編號 : UWB-03S / UWB-03SPA

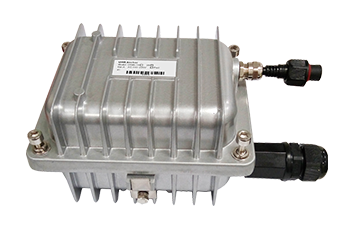

5. UWB 防水型定位基站（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz ~ 6.75GHz；WiFi 2.412 ~ 2.484GHz
  2. 傳輸距離 : 最大可視距離100米(建議以30~50米)
  3. 通訊介面 : WiFi/RJ45/UWB
  4. 功能介面 : 可擴充功率放大器(PA)(選配)
  5. 天線角度 : 360度
  6. 安裝方式 : 壁掛式
  7. 輸入電壓 : AC 110~220V/ PoE 供電
  8. 外觀尺寸及重量 : 長128×寬94×高80 mm(内部尺寸)/1000g長154×寬137×高98 mm(外部尺寸)
  9. 防水等級 : IP66(Certificate Number: ZKT-2018071268C 可提供防水證書)
  10. 產品編號 : UWB-04 / UWB-04PA

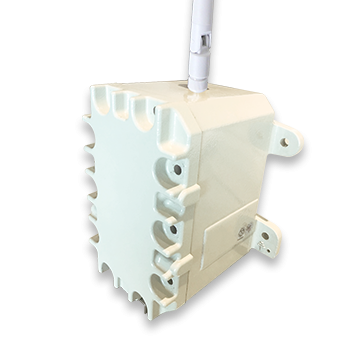

6. UWB 防爆型定位基站（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz；WiFi 2.412~2.484GHz
  2. 傳輸距離 : 最大可視距離100米(建議以30~50米)
  3. 通訊介面 : WiFi/RJ45/UWB
  4. 功能介面 : 可擴充功率放大器(PA)(選配)
  5. 天線角度 : 360度
  6. 安裝方式 : 壁掛式
  7. 輸入電壓 : AC 110~220V/ PoE 供電
  8. 外觀尺寸及重量 : UWB-05A : 210×127×115(mm,outsize), 161×83×93mm(mm,insize)UWB-05B : 230×140×175(mm,outsize), 200×119×116mm(mm,insize)
  9. 防水及防爆等級 : UWB-05A : 氣爆防護等級:Exd IIB T6x；塵爆防護等級:無；防水等級:IP66UWB-05B : 氣爆防護等級:Exd IIB T6x；塵爆防護等級:Ex tD A21 T80℃；防水等級:IP66
  10. 產品編號 : UWB-05X / UWB-05XPA

7. 固定聲光警報器（標配）

  1. 通訊距離 : 可視距離最大為100米
  2. 通訊規範 : 802.15.4a UWB
  3. 通訊頻段 : 3.25GHz~6.75GHz
  4. 安裝方式 : 壁掛式
  5. 輸入電壓 : DC 12V(內含DC12V 2A 變壓器)
  6. 尺寸重量 : 長157×寬117×高143 mm / 460g(含支架，線材)
  7. 報警方式 : 喇叭高音及LED旋轉報警
  8. 防護等級 : IP55，防塵防潑水，可適合惡劣環境
  9. 產品編號 : UTAG-SL90 V2 / UTAG-SL90-PA V2
  10. 功能描述 : 安裝在堆高機行走路徑的T字路口轉角處，當堆高機靠近時能自動有聲光警示發報，提醒周遭的人注意。

8. 堆高機聲光警報器（標配）

  1. 通訊距離 : 可視距離最大為100米
  2. 通訊規範 : 802.15.4a UWB
  3. 通訊頻段 : 3.25GHz~6.75GHz
  4. 安裝方式 : 外掛式
  5. 輸入電壓 : DC +8V~55V(寬電壓，配合車上電源)
  6. 尺寸重量 : 長157×寬117×高143 mm(内部尺寸) / 460g(含支架，線材)
  7. 報警方式 : 喇叭高音及LED旋轉報警
  8. 防護等級 : IP55，防塵防潑水，可適合惡劣環境
  9. 產品編號 : UTAG-SL90F V2 / UTAG-SL90F-PA V2
  10. 功能描述 : 安裝在堆高機上，在接近到T字路的固定聲光警報器或是人員TAG或其他堆高機時，能有聲光警示提醒駕駛人注意。

9. UTAG-5136 安全帽&物體型定位TAG（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以30米為最佳的傳送距離)
  3. 參數設定 : 發送時間 0~65535秒，ID設定，GSensor 靈敏度
  4. 按鍵類型及充電電壓 : 規劃為警報開關.設定開關及自訂義開關；DC +5V輸入
  5. LED 燈號顯示 : 顯示電源開關.通訊狀況.電池電量狀況及自訂義
  6. 設備功能 : 內含Gsensor及蜂鳴器及震動馬達(標配)，可擴充高度計(Barometer)及PA(選配)，以備環境的功能需要而使用
  7. 電池容量及壽命 : 鋰電池 500mAh/ 4個月以上(UWB SmartIPS 人體定位，2秒發送一次)
  8. 外觀尺寸及重量 :
  9. 產品編號 : UTAG-5136/UTAG-5136PA

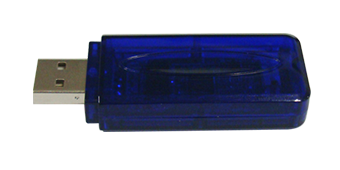

10. UWB USB Dongle 定位模組（標配）

  1. 通訊規範及頻段 : 802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以20米為最佳的傳送距離)
  3. 設備功能 : 內含FT32晶片，可以PC（Windows）和Android手機上使用
  4. 通訊介面 : USB TO RS232
  5. 電源供給 : Standard USB DC +5V
  6. 功率消耗 : Transmitting mode < 50mA；Receiving mode < 50mA；standby mode < 50mA
  7. 功 能 : 設定UWB基站，警報器及UWB TAG的參數
  8. 外觀尺寸 : 67.5×24.6×12.0(mm)/ 15g
  9. 產品編號 : UWB-USB-01

11. UTAG-H03 防水防拆手環型定位TAG（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以30米為最佳的傳送距離)
  3. 特殊功能 : 手環具有防水防拆的功能，具心率檢測功能(選配)
  4. 按鍵類型及充電電壓 : 規劃為電源開關；DC +5V輸入
  5. LED燈號顯示 : 顯示電源開關.通訊狀況
  6. 設備功能 : 內含Gsensor(標配)
  7. 電池容量及壽命 : 鋰電池800mAh/ 8個月以上(UWB SmartIPS 人體定位，2秒發送一次)
  8. 外觀尺寸及重量 : 41×35×14(mm)/ 185g
  9. 防水等級 : IP65
  10. 產品編號 : UTAG-H03
  11. 應用場合 : 人員定位 / 定位報警

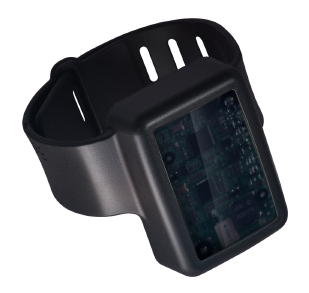

12. 手環型人員警示TAG（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以30米為最佳的傳送距離)
  3. 參數設定 : 發送時間 0~65535秒，ID設定，GSensor 靈敏度
  4. 按鍵類型及充電電壓 : 規劃為電源開關；DC +5V輸入
  5. LED燈號顯示 : 顯示電源開關.通訊狀況
  6. 設備功能 : 內含Gsensor及蜂鳴器及震動馬達(標配)
  7. 電池容量及壽命 : 鋰電池 500mAh/ 4個月以上(UWB SmartIPS 人體定位，2秒發送一次)
  8. 外觀尺寸及重量 : 55×40×18(mm)/ 54g
  9. 產品編號 : UTAG-H04
  10. 應用場合 : 人員定位 / 定位報警

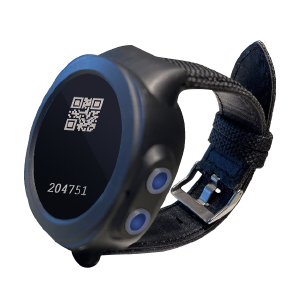

13. 防水手環型人員警示TAG（選配）

  1. 通訊規範及頻段：802.15.4a UWB 3.25GHz~6.75GHz
  2. 傳輸距離 : 最大可視距離 50米(建議以30米為最佳的傳送距離)
  3. 特殊功能 : 手環具有防水的功能，可擴充心率檢測功能(選配)
  4. 按鍵類型及充電電壓 : 規劃為電源開關；DC +5V輸入
  5. LED燈號顯示 : 顯示電源開關.通訊狀況
  6. 設備功能 : 內含Gsensor(標配)
  7. 電池容量及壽命 : 鋰電池1100mAh/ 8個月以上(UWB SmartIPS 人體定位，2秒發送一次)
  8. 外觀尺寸及重量 : 41×35×14(mm)/ 185g
  9. 防水等級 : IP65
  10. 產品編號 : UTAG-H05
  11. 應用場合 : 人員定位 / 定位報警

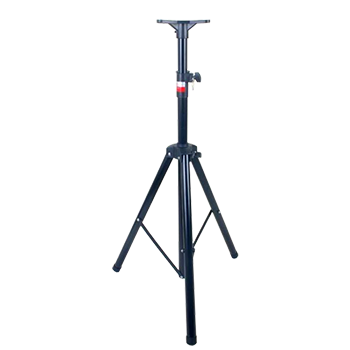

14. 支架（選配）

  1. 支架可調：支架有5級，可上下調整，最低1m，最髙2.1m
  2. 架身為金屬材質，關節加厚尼龍材質
  3. 托盤和上杆可360自由旋轉

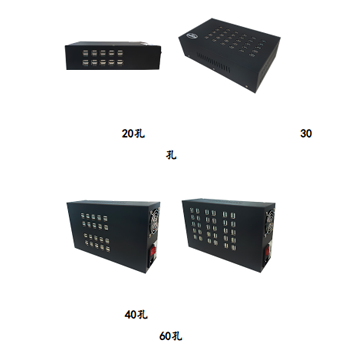

15. 多孔USB智慧充電器（選配）

  1. USB介面數量：20/30/40/60
  2. 尺寸：20孔：25*15.5*5 CM，30孔：26*15.5*7.6 CM，40孔：26*15.5*7.6 CM，60孔：26*15.5*7.6
  3. 輸入電壓：AC110V~220V 50/60Hz
  4. 輸出電壓：DC5V 1A/2A

注意事項：

1. 價格及規格如有變更，恕不另行通知。
2. 產品停產（EOL）資訊恕不另行個別通知。
3. 產品圖片僅供參考，實際產品可能因版本或規格而有所不同。
4. 產品資訊、規格及供貨狀況以訂單確認時為準。
