Description

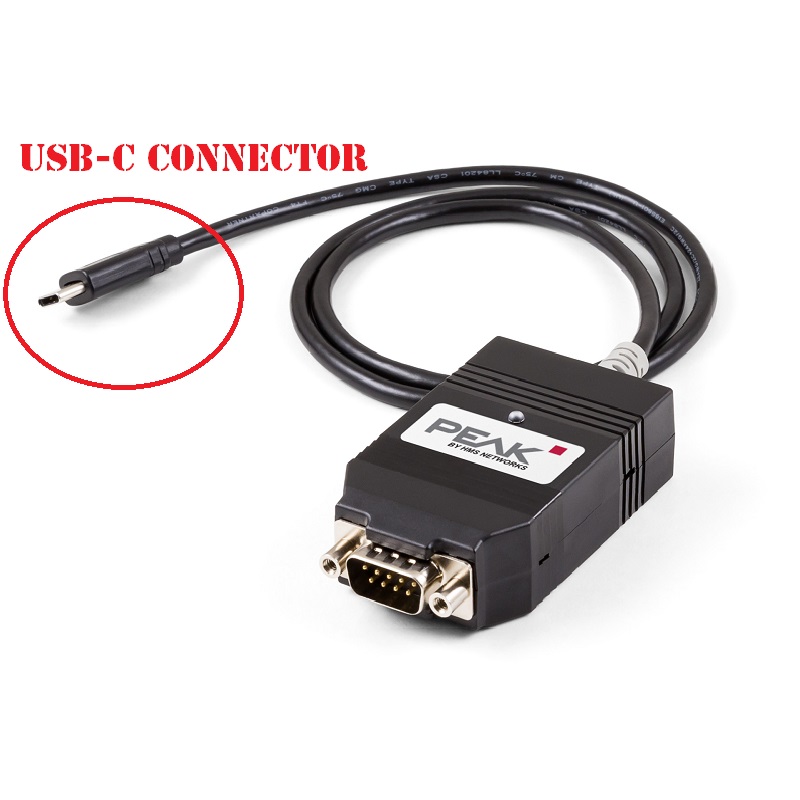

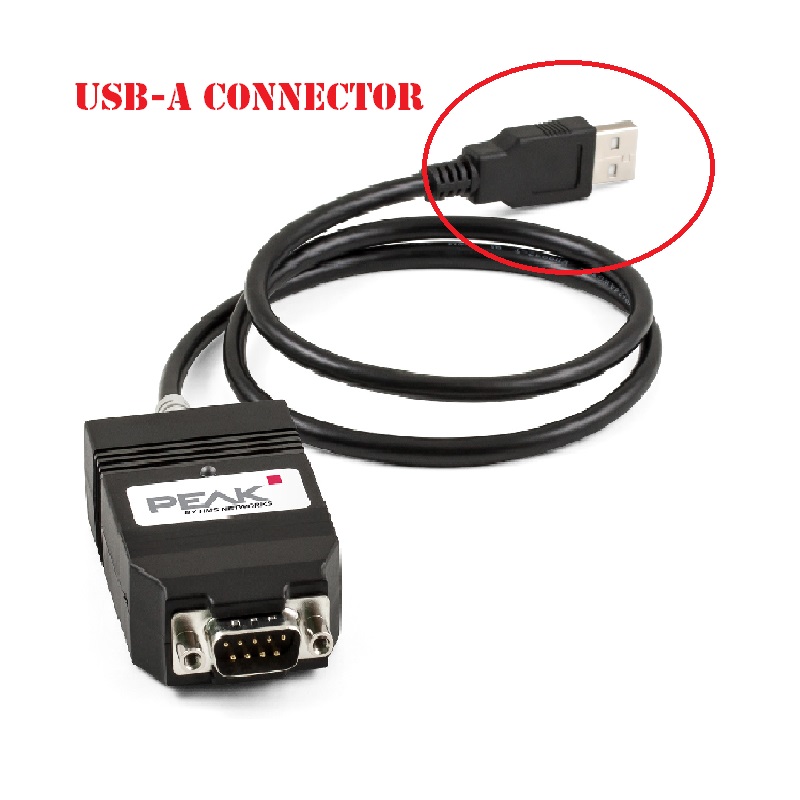

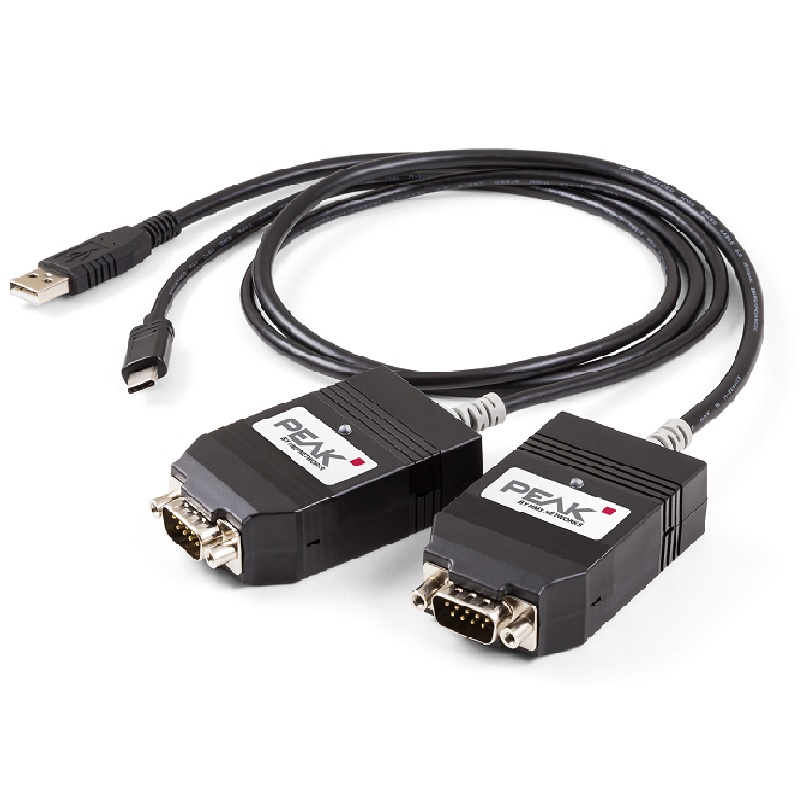

PCAN-USB FD 為一款 CAN FD 介面，可透過 USB-A 或 USB-C 連接埠（依版本而定），將 CAN CC 與 CAN FD 網路連接至電腦。其操作簡單，搭配輕巧的塑膠外殼設計，非常適合行動與攜帶型應用。此外，裝置具備最高 500V 的電氣隔離功能，可有效將電腦端與 CAN Bus 進行隔離保護。

CAN FD（CAN with Flexible Data Rate）標準最大的特色在於提供更高的資料傳輸頻寬。每個 CAN FD 訊框最多可傳輸 64 Bytes 資料（傳統 CAN 為 8 Bytes），並支援最高 12 Mbit/s 的傳輸速率。CAN FD 同時向下相容於 CAN 2.0 A/B 標準，因此 CAN FD 節點亦可應用於既有的 CAN 網路中，但在此情況下將無法使用 CAN FD 的延伸功能。

產品隨附 PCAN-View 監控軟體以及 PCAN-Basic 開發介面，可用於開發具 CAN 連線功能之應用程式，並完整支援標準 CAN FD。


ISO / Non-ISO CAN FD

自 CAN FD 初期版本推出以來，其通訊協定已進一步完善，並正式納入 ISO 11898-1 標準中。然而，修訂後的 CAN FD 標準與最初版本的協定並不相容。

PEAK-System 為此提供完整支援，其 CAN FD 介面同時支援兩種協定版本。使用者可依實際應用環境，透過軟體切換所需的 CAN FD 協定模式（「Non-ISO」與「ISO」）。

若設備為 2015 年 2 月以前出貨之產品，則需透過韌體更新後，才能支援此功能。


Specifications

• 高速 USB 2.0 CAN 介面（相容 USB 1.1 與 USB 3.0；提供 USB-A 或 USB-C 接頭版本）
• 高速 CAN 連接（符合 ISO 11898-2）
• 符合 CAN 2.0 A/B 與 CAN FD 規範
• 支援 ISO 與 Non-ISO CAN FD 標準切換
• CAN FD 資料欄位（最大 64 Bytes）傳輸速率支援 25 kbit/s 至 12 Mbit/s
• CAN 傳輸速率支援 25 kbit/s 至 1 Mbit/s
• 時間戳解析度達 1 μs
• CAN Bus 連接採用 9-pin D-Sub 接頭（符合 CiA® 106）
• 採用 FPGA 實現 CAN FD 控制器
• 使用 NXP TJA1044GT CAN 收發器
• 具備最高 500 V 電氣隔離保護
• 可透過焊接跳線（Solder Jumper）啟用 CAN 終端電阻
• 可量測實體 CAN Bus 上的 Bus Load，包含 Error Frame 與 Overload Frame
• 支援對收發 CAN 訊息進行錯誤注入（Error Generation）
• 可透過焊接跳線將 5V 電源供應至 CAN 連接端，例如供外部 Bus Converter 使用
• 透過 USB 供電
• 擴展型工作溫度範圍：-40 °C 至 +85 °C（-40 °F 至 +185 °F）

Pin Assignment D-Sub

Product Includes...

1. 採用塑膠外殼設計的 PCAN-USB FD
2. 支援 Windows® 11（x64／ARM64）、Windows® 10（x64）與 Linux 的裝置驅動程式
3. Windows® 平台 CAN 監控軟體 PCAN-View
4. 用於開發 CAN 連線應用程式的 PCAN-Basic 開發介面
5. 支援汽車產業標準化協定的程式開發介面
6. PDF 格式使用手冊
