產品介紹
Description
PCAN-RS-232 FD 是一款可程式化模組，用於在其 RS-232 介面 與 CAN FD 連線 之間轉換資料通訊。例如，具備序列介面的機器、PLC、感測器與致動器，可彈性整合至傳統 CAN 或現代 CAN FD 匯流排中。
PCAN-RS-232 FD 的行為可依特定應用自由程式化。韌體可使用隨附的開發套件（採用 GNU 編譯器，支援 C 與 C++）進行開發，並透過 CAN 傳輸至模組中。多種程式範例可協助實作自訂解決方案。
PCAN-RS-232 FD 出廠時已提供標準韌體，可實現 CAN FD 與 RS-232 之間的雙向資料轉發，並可透過序列控制指令設定資料傳輸與硬體相關參數。對應的原始碼亦包含於隨附內容中，作為範例提供。
Requirements
透過 CAN 傳輸韌體時，需使用 PEAK CAN 介面。
Specification
- 採用 NXP LPC54618 微控制器，搭載 Arm® Cortex®-M4 核心
-
高速 CAN 連線（ISO 11898-2）
- 符合 CAN 規範 2.0 A/B 與 FD
- CAN FD 資料欄位位元率（最大 64 位元組）：40 kbit/s 至 10 Mbit/s
- CAN 位元率：40 kbit/s 至 1 Mbit/s
- NXP TJA1043 CAN 收發器，具備喚醒功能
- CAN 終端電阻可透過焊接跳線啟用
- 可切換的 CAN 匯流排喚醒功能
-
RS-232 連線
- Texas Instruments 收發器 TRSF3221E
- 位元率最高可達 460,800 bit/s
- 8 MByte QSPI 快閃記憶體
- 2 組數位 I/O，可各自設定為輸入（高電位有效）或輸出（低側開關）
- 雙色 LED 狀態指示
- 透過 10 極端子台（Phoenix） 連接
- 供電電壓範圍：8 至 32 V
- 擴展工作溫度範圍：-40 至 +85 °C（-40 至 +185 °F）
- 可透過 CAN 介面 載入新韌體
Scope of Supply

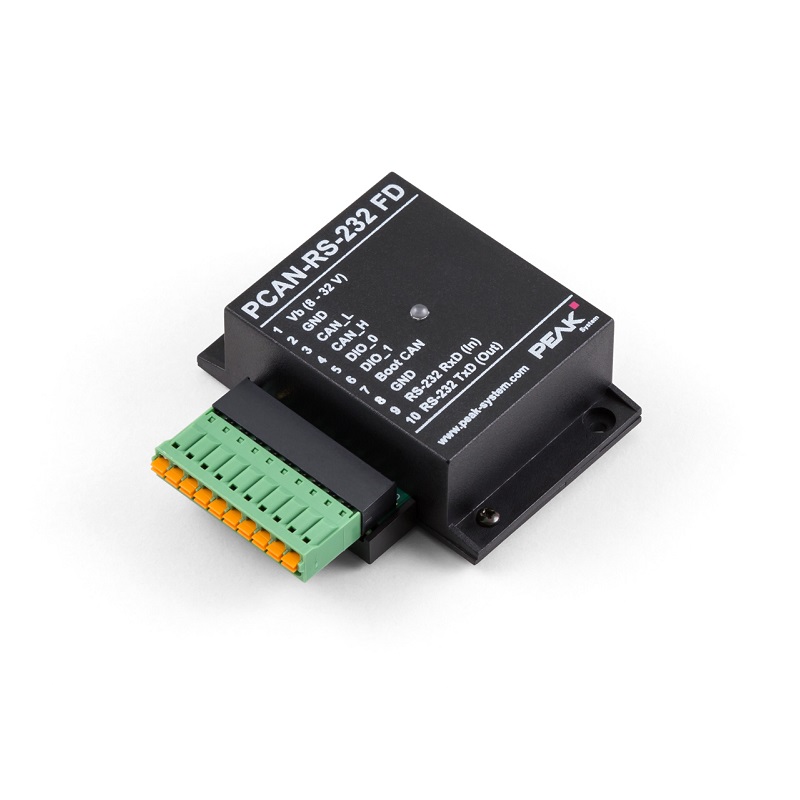

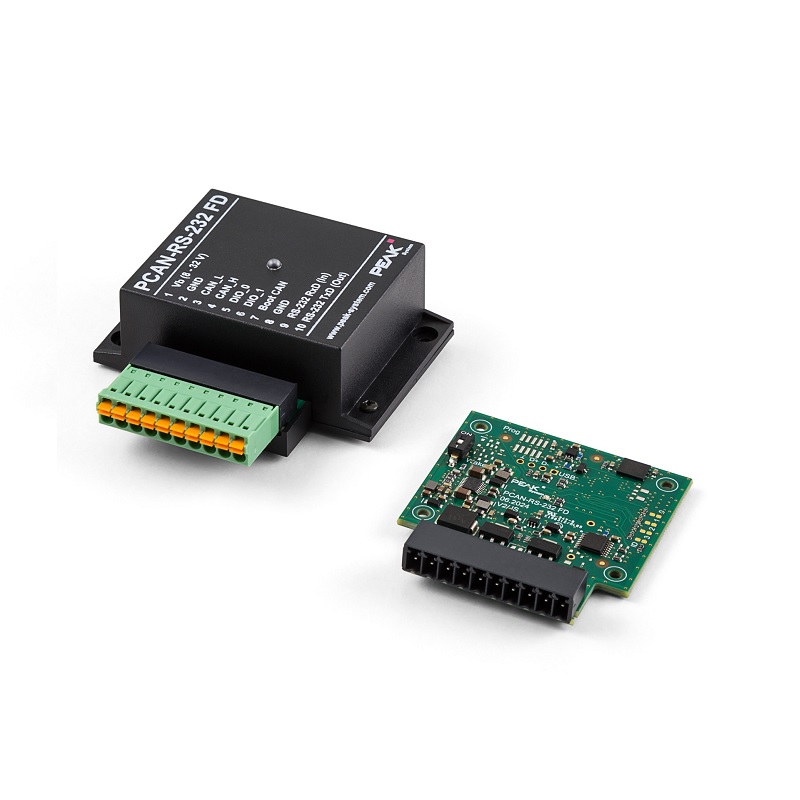

- PCAN-RS-232 FD 塑膠外殼版本，包含對接連接器（Phoenix Contact FMC 1,5/10-ST-3,5 - 1952348）
- Windows® 開發套件，內含 GCC ARM Embedded 及程式設計範例
- 燒錄程式 PEAK-Flash，適用於 Windows® 11（x64 / ARM64）與 Windows® 10（x64）
- PDF 格式使用手冊
Requirements
透過 CAN 傳輸韌體時，需使用 PEAK CAN 介面。
