IP67 防水防塵外殼套件
Part No.: MPCSS-IP67
適用於所有 CANedge 型號，並採用 DTM06-12SA 接頭設計。
套件提供防水連接介面，支援快速、即插即用的安裝方式。
產品介紹
Description
CANedge 常被部署於嚴苛環境中，例如採礦、建築、農業或海事應用。在這種情況下，我們強烈建議將 CANedge 安裝於此 IP67 外殼中，以確保設備達到 100% 防塵防水。

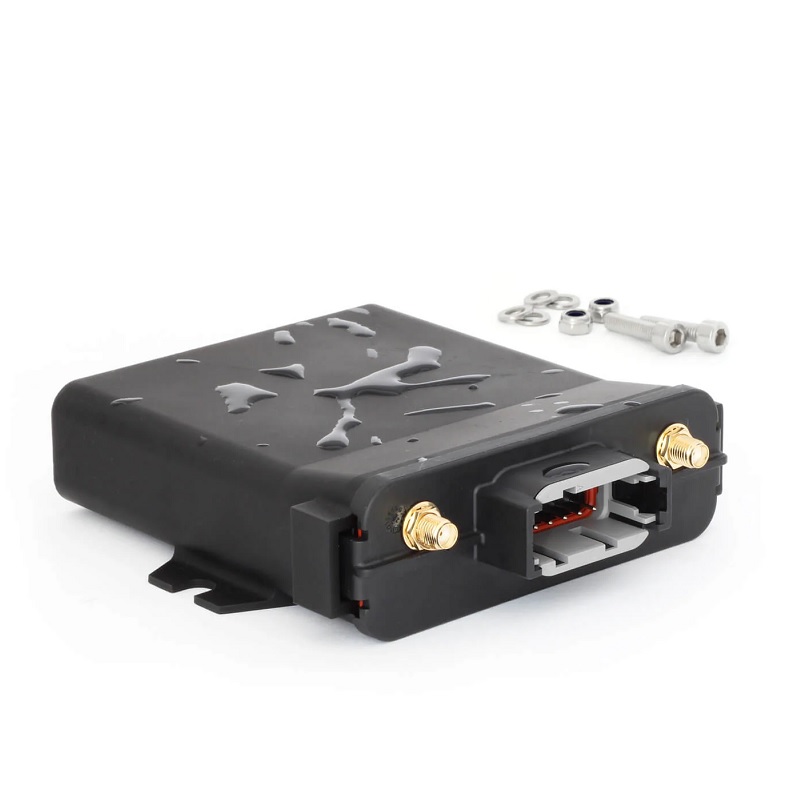

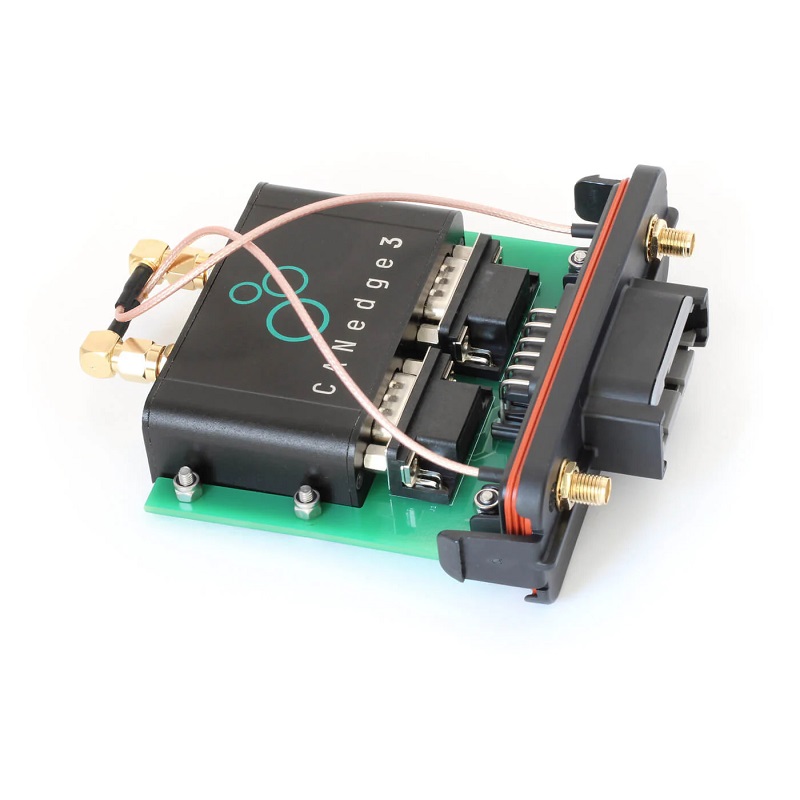

這款 IP67 外殼專為 CANedge 量身設計，可實現即插即用的安裝，重量輕僅 200 克，尺寸緊湊為 125 × 110 × 35 毫米。IP67 外殼的端板內建 CANedge 安裝 PCB，包括 2 個 DB9 接頭可直接插入，並且暴露 2 個 SMA 接頭，可選擇連接 WiFi／LTE／GPS 天線。

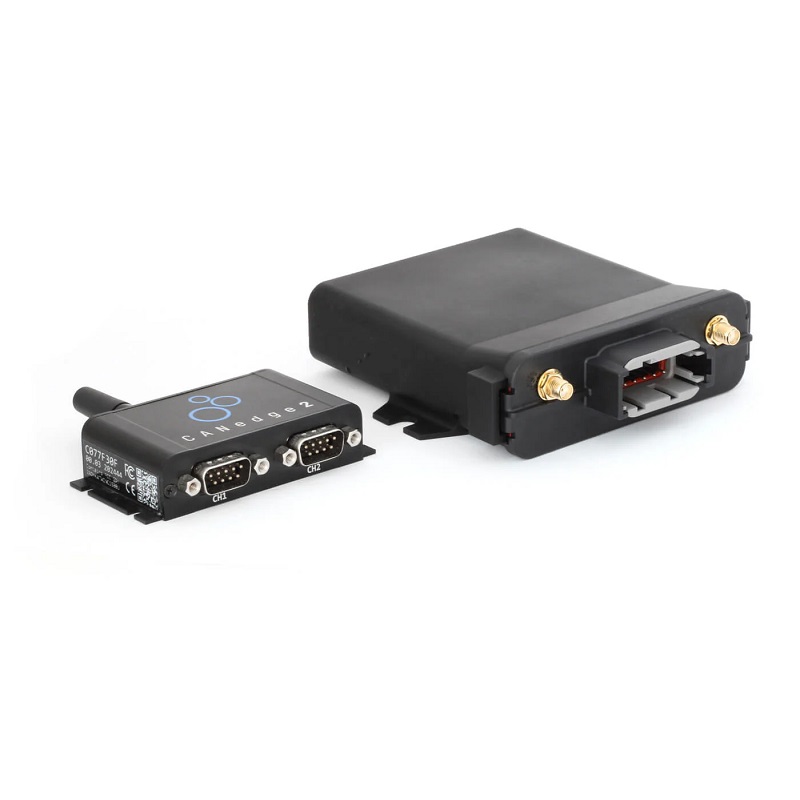

該設計讓您可以將端板與 CANedge 作為「一體組件」輕鬆抽取或插入，例如在現場提取 SD 卡時使用。
安裝說明
安裝 CANedge 請依照以下步驟進行：
- 將 CANedge 與 IP67 PCB 上的 DB9 接頭對接。
- 透過 4 顆 M3 螺絲將 CANedge 法蘭固定在 PCB 上。
- 將 2 條 SMA 線纜連接至 CANedge（如適用）。
- 確認設備開機正常並開始記錄資料。
- 將 IP67 端板與 CANedge 一起插入外殼。
- 將端板牢固關閉於外殼上（兩側皆需固定）。
- 使用 M6 螺栓將 IP67 外殼安裝固定。
即用型轉接器／天線
IP67 外殼提供一個 DTM06-12SA IP67 接頭，可將 CANedge 的 2 組 DB9 接頭的所有相關腳位外露（腳位對照請參考技術規格頁）。
您可以使用我們的 DTM06-12SA 接頭套件（或自有套件）自行製作 DTM06-12SA 連接線，或使用我們的 DTM06-12SA-DB9/DB9 轉接線進行即插即用安裝。後者方式相當方便，因為可直接使用我們現有的所有 DB9 轉接線（就像直接連接到 CANedge 一樣）。但需注意，此轉接線的 DB9 接頭並非 IP67 等級，因此適合在有灰塵但濕度／水分不高的環境中使用，以避免腐蝕。

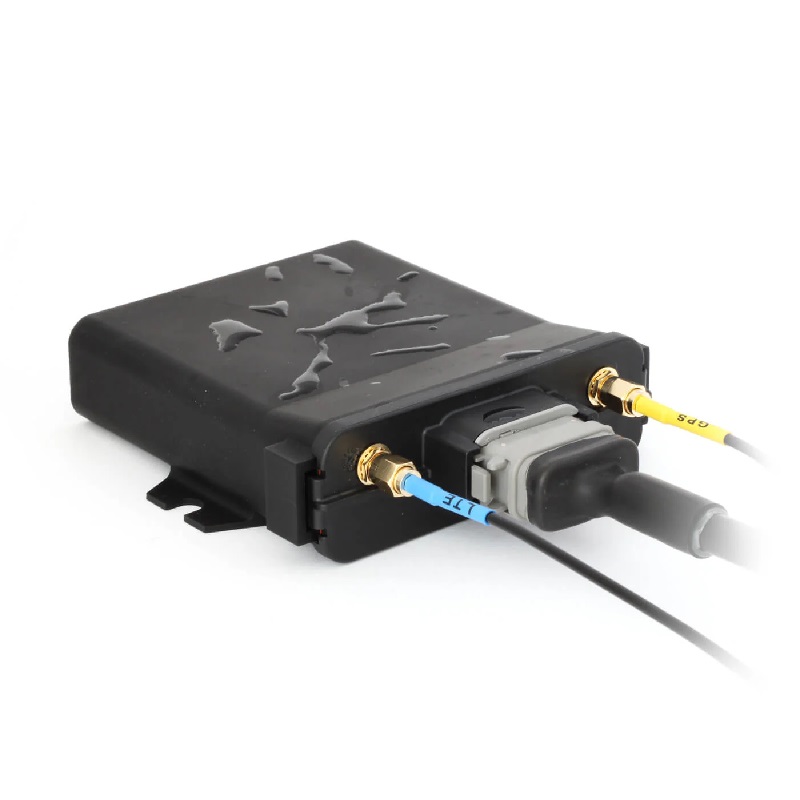

您也可以搭配我們現有的任何 SMA 天線於 CANedge IP67 外殼使用。若在高濕或有水環境中部署 CANedge3，我們建議使用 IP67 MEA-LGG-AM 天線。
Technical Specifications
一般規格
包裝內容：IP67 外殼、IP67 端板（含 PCB）、4 顆 M3 螺絲、4 顆 M3 螺帽、2 顆 M6 螺絲、2 顆 M6 螺帽、4 個 M6 墊圈、2 條 IP67 SMA 轉接線（預設固定於端板）、2 個 IP67 SMA 插頭
防護等級：IP67（防塵且可短時間浸入水中）
顏色：黑色
材質：塑膠
通風：無通風孔
重量：200 克（含 SMA 線與 PCB，不含 CANedge）

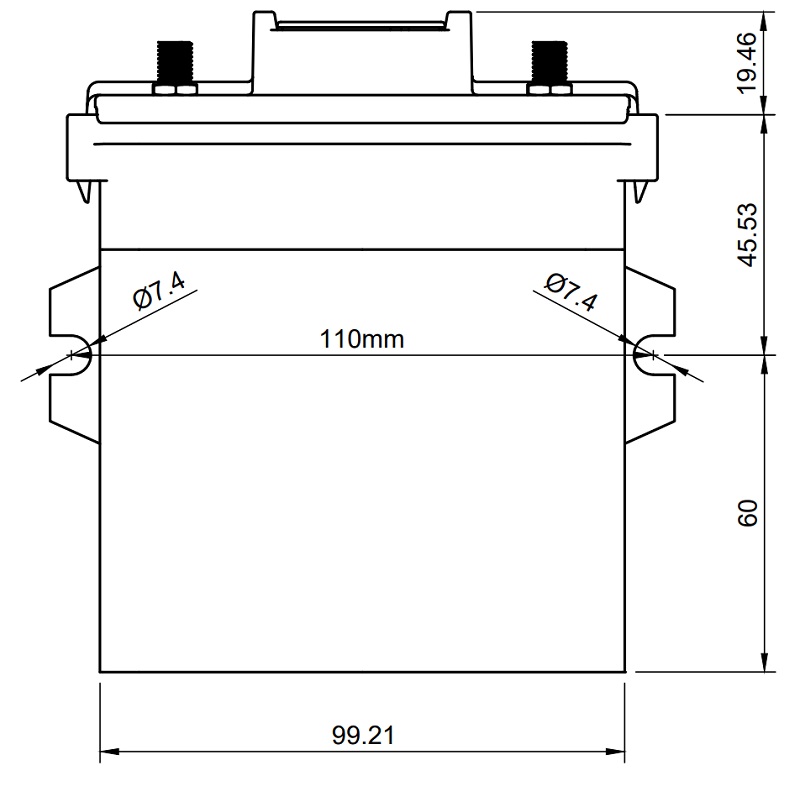

尺寸：110 × 125 × 35 mm（寬 × 長 × 高）
操作溫度：-25°C 至 +70°C（適用於 CANedge）
安裝法蘭：2 顆 M6 法蘭（含螺絲／墊圈／螺帽）
接頭：2 個 DB9（與 CANedge 對接）、1 個 IP67 DTM06-12SA（外部連接用）
轉接線：可選用我們的 DTM06-12SA-DB9/DB9 轉接線或 DTM06-12SA 接頭套件
腳位對應表( 2 x DB9安裝PCB至DTM06-12SA)
| Function |
IP67 PCB DB9 CH1 |
IP67 PCB DB9 CH2 |
DTM06-12SA |
|---|---|---|---|
| 5V Supply Output | 1 | 1 | |
| LIN2 VBAT | 9 | 2 | |
| GND | 3,6 | 3,6 | 3 |
| GND | 4 | ||
| VCC | 9 | 5 | |
| VCC | 9 | 6 | |
| CAN1-L | 2 | 7 | |
| CAN1-H | 7 | 8 | |
| LIN1 Data | 4 | 9 | |
| CAN2-L | 2 | 10 | |
| CAN2-H | 7 | 11 | |
| LIN2 Data | 4 | 12 |
