Description

STN1170 將 STN1110 的完整多協定 OBD-II 功能整合於單一 44-pin IC 中, 並加入單線 CAN (SW-CAN) 與中速 CAN (MS-CAN) 兩種專有網路協定。SW-CAN 協定支援可讓您的裝置存取、監控及傳送指令至採用 GM 專有 CAN 網路的車輛。同樣地, MS-CAN 可讓相容車型存取 Ford 專有的 CAN 網路。

注意: OBD Solutions 建議所有新的硬體專案改用 STN2120 取代 STN1170。STN2120 具備 STN1170 的完整功能, 且無需額外費用即可取得。OBD Solutions 將在可預見的未來持續銷售並提供 STN1170 支援, 但目前沒有計畫為 STN11xx 系列 IC 新增功能。

對於搭載 SW-CAN 或 MS-CAN 網路的車輛, STN1170 強化的 ST 指令集可讓您的裝置解讀車輛 OBD-II 匯流排上無法取得的資料。透過 GM 與 Ford 的專有代碼, 通常可解讀以下系統的即時狀態:

• 安全帶
• 安全氣囊
• 頭燈
• 防鎖死煞車系統 (ABS)
• 循跡防滑控制

相容車輛常見的控制指令包括:

• 車門上鎖/解鎖
• 車窗升起/降下
• 音響音量調高/調低
• 方向燈與危險警示燈開啟/關閉
• 引擎啟動/熄火

雖然 STN1170 的 ST 指令可提供對 SW-CAN 與 MS-CAN 網路的存取, 但 GM 與 Ford 的專有代碼必須自行取得。常見的方法是加入 Equipment and Tool Institute, 透過該機構取得或購買相關代碼。另一種方式則是分析 CAN 資料流並進行逆向工程。

Features

• 安全且可靠的 Bootloader: 即使在低品質的通訊連線環境下, 也可於現場重新燒錄韌體, 避免高昂的產品召回成本。
• 完全相容 ELM327 指令集: 可直接相容於現有數十種軟體應用程式, 無需額外設定。
• 擴充「ST」指令集: 提供進階功能存取能力, 同時維持與 ELM327 的相容性。
• PowerSave 省電模式與多種休眠/喚醒觸發條件: 非常適合長期安裝於車輛內的應用, 裝置可長時間保持連接, 不會耗盡車輛電瓶電力。

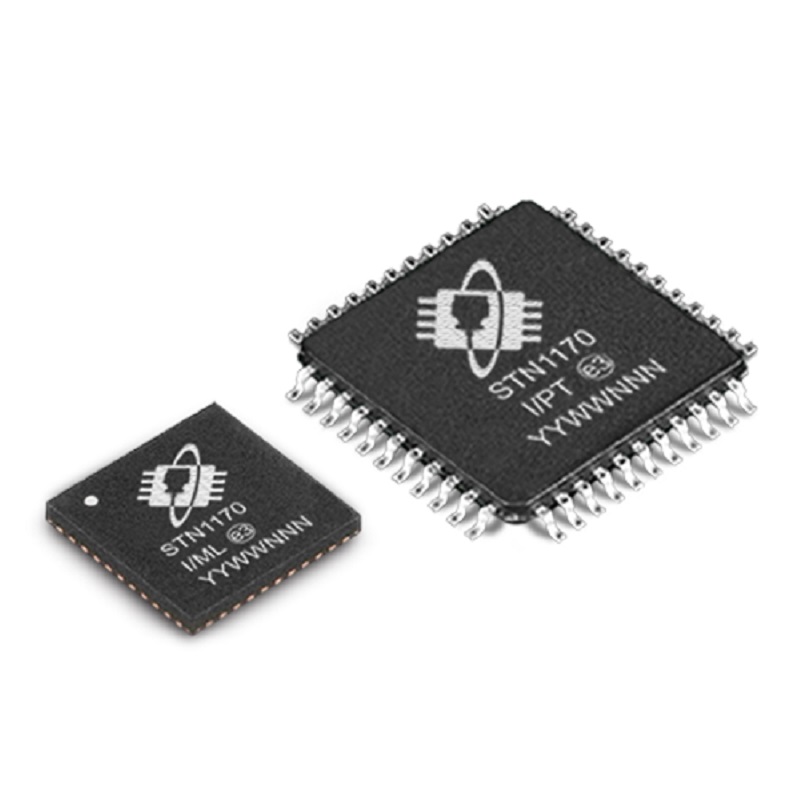

• 適用各種應用的封裝尺寸: STN1170 提供 TQFP 與 QFN 封裝。
• 符合 RoHS 規範

Protocols

STN1170 支援以下協定:

• 所有法規規定的 OBD-II 協定:
  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000)
  • ISO 9141-2 (亞洲、歐洲及 Chrysler 車輛)
  • SAE J1850 VPW (GM 車輛)
  • SAE J1850 PWM (Ford 車輛)
• 非 OBD 法規規定的協定:
  • Single Wire CAN (SW-CAN) - GM 專有網路
  • Medium Speed CAN (MS-CAN) - Ford 專有網路
  • ISO 15765
  • ISO 11898 (原始 CAN)
  • SAE J1939 OBD 協定, 用於重型車輛

Stability

• 穩定可靠且經過實際應用驗證的軟體: STN1170 採用與熱門的 STN1110 及 OBDLink 系列 PC OBD 介面相同的成熟軟體程式碼。憑藉龐大的使用者群, 可快速發現並修正任何問題。
• 大容量 OBD 訊息緩衝區: STN1170 的 RAM 容量超過最接近競爭產品的 5 倍, 幾乎可完全避免 BUFFER OVERFLOW 錯誤。
• 自動協定偵測演算法: 持續進行最佳化調整, 確保 STN1170 能與更廣泛的車輛進行連線, 即使是未完全符合 OBD-II 標準的車輛也能支援。

PowerSave Sleep/ Wakeup Triggers

該圖示顯示 STN11xx 系列 IC 可使用的各種觸發條件。如需更多詳細資訊, 請參閱 STN11xx PowerSave 功能說明文件。
