該產品已停產，不再銷售。


Description

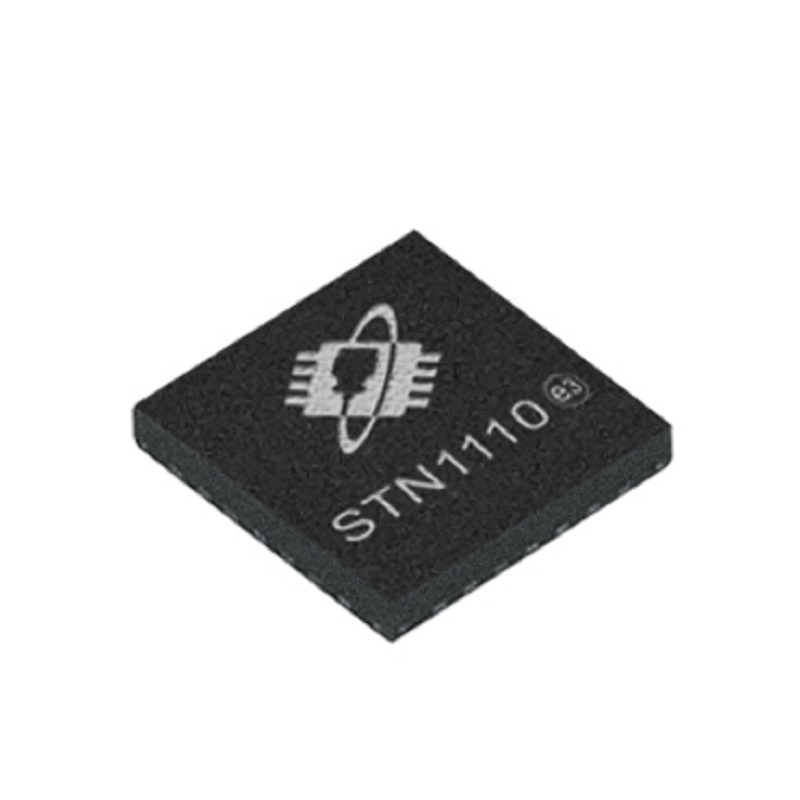

STN1110 是全球體積最小、成本最低的多協定 OBD-to-UART 介面轉譯 IC。可輕鬆存取車輛資料, 包括診斷故障碼 (DTC)、故障指示燈 (MIL) 狀態、車輛識別號碼 (VIN)、檢驗與維護 (I/M) 資訊、使用中性能追蹤 (IPT), 以及數百項即時參數。為維持與現有應用程式的相容性, 此介面轉譯 IC 完整支援 ELM327 指令集, 同時在穩定性、效能與功能各方面均優於原始 ELM327 IC。

注意: OBD Solutions 建議所有新的硬體專案改用 STN2100 取代 STN1110。STN2100 具備 STN1110 的完整功能, 且無需額外費用即可取得。OBD Solutions 將在可預見的未來持續銷售並提供 STN1110 支援, 但目前沒有計畫為 STN11xx 系列 IC 新增功能。

Performance

• 更強大的硬體: STN1110 採用新一代 16-bit 處理器, 運算速度比最接近的競爭產品快數倍, 並具備數倍大的 Flash 程式記憶體與 RAM。
• 頂尖的資料傳輸效能: 提供更高速的資料傳輸能力, 每秒取樣數最高可提升 100%。
• UART 鮑率最高達 10 Mbps: 傳輸速度最高為最快 OBD 協定的 20 倍。

Features

• 安全且可靠的 Bootloader: 即使在低品質的通訊連線環境下, 也可於現場重新燒錄韌體, 避免高昂的產品召回成本。
• 完全相容 ELM327 指令集: 可直接相容於現有數十種軟體應用程式, 無需額外設定。
• 擴充「ST」指令集: 提供進階功能存取能力, 同時維持與 ELM327 的相容性。
• PowerSave 省電模式與多種休眠/喚醒觸發條件: 非常適合長期安裝於車輛內的應用, 裝置可長時間保持連接, 不會耗盡車輛電瓶電力。
• 適用各種應用的封裝尺寸: STN1110 提供 SPDIP、SOIC 與 QFN 封裝。

Protocols

• 所有法規規定的 OBD-II 協定:
  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000)
  • ISO 9141-2 (亞洲、歐洲及 Chrysler 車輛)
  • SAE J1850 VPW (GM 車輛)
  • SAE J1850 PWM (Ford 車輛)
• 非 OBD 法規規定的協定:
  • ISO 15765
  • ISO 11898 (原始 CAN)
• SAE J1939 OBD 協定: 用於重型車輛

Stability

• 穩定可靠且經過實際應用驗證的軟體: STN1110 採用與熱門 OBDLink 系列 PC OBD 介面相同的成熟軟體程式碼。憑藉龐大的使用者群, 可快速發現並修正任何問題。
• 大容量 OBD 訊息緩衝區: STN1110 的 RAM 容量超過最接近競爭產品的 5 倍, 幾乎可完全避免 BUFFER OVERFLOW 錯誤。
• 自動協定偵測演算法: 持續進行最佳化調整, 確保 STN1110 能與更廣泛的車輛進行連線, 即使是未完全符合 OBD 標準的車輛也能支援。

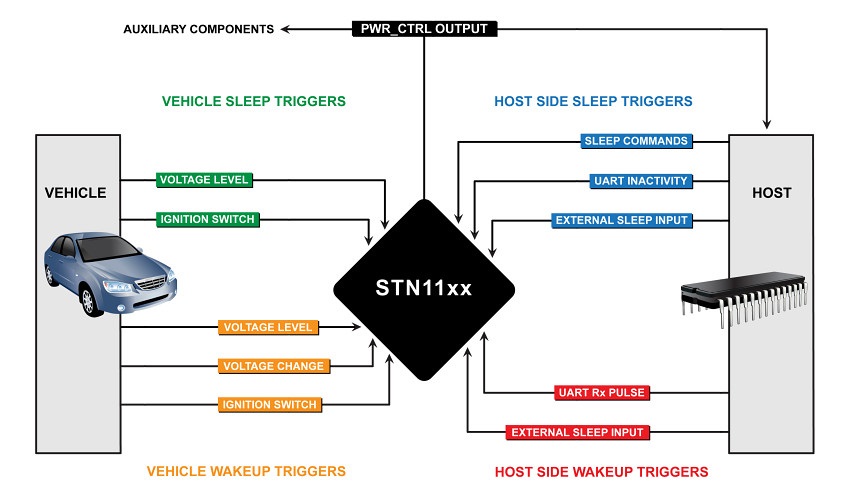

PowerSave Sleep/ Wakeup Triggers

該圖示顯示 STN11xx 系列 IC 可使用的各種觸發條件。如需更多詳細資訊, 請參閱 STN11xx PowerSave 功能說明文件。

注意事項：
