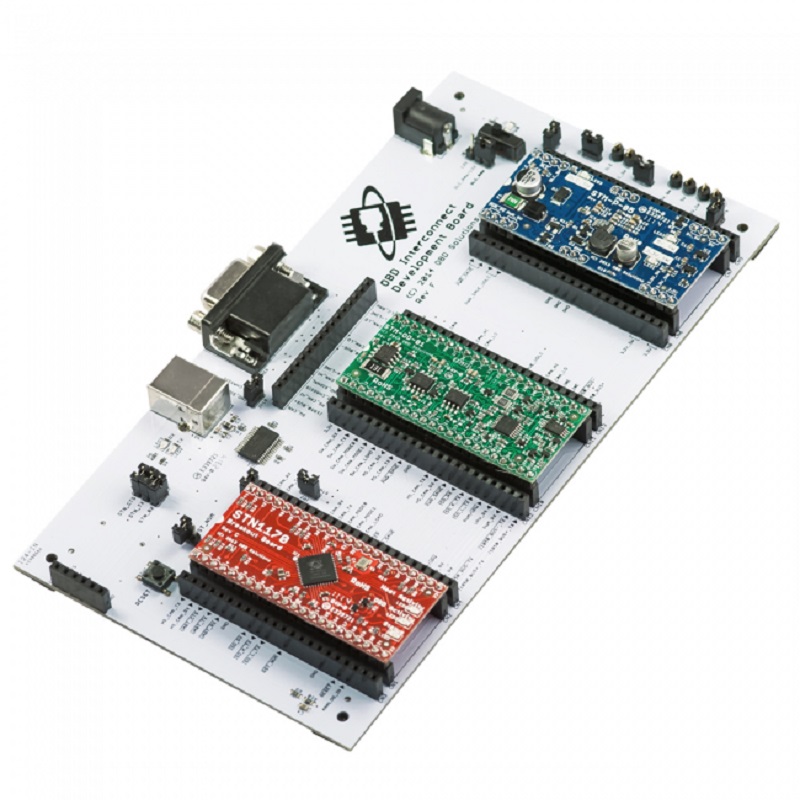

Description
OBD Development Kit 是一套模組化開發系統, 專為加速 OBD 匯流排介面裝置的開發而設計。套件由 Interconnect Board、3 個可拆卸模組 (Power、OBD Drivers 與 STN OBD IC) 以及 OBD 連接線組成。
出貨時, 此套件即可作為完整的 OBD-II to USB 介面使用, 支援所有 OBD-II 協定, 並可搭配任何相容於 ELM327 的軟體使用。

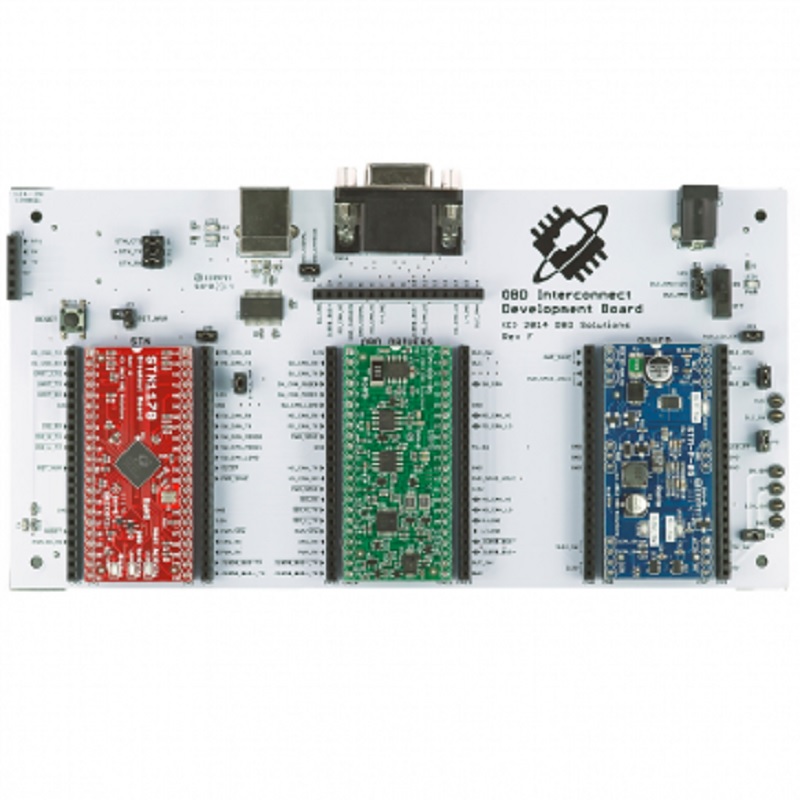

Interconnect Board 配備 UART 與 USB 介面、OBD Breakout, 可存取 OBD 接頭全部 16 個線路, 以及 3 個搭配 Breakout Header 的模組插槽, 另外還提供多個設定 Jumper 與測試點。
獨特的模組化設計提供高度彈性, 讓工程師能快速評估、建立原型並驗證主要電路模組。
Features
-
模組化設計
- Interconnect Board
- STN Breakout Module
- OBD Driver Module
- Power Module
- 相容 ELM327 指令集
- 所有模組 Pin 腳皆提供 Breakout Header
- 16-pin OBD Breakout Header
- UART 與 USB 介面 (FT232RL / Virtual COM Port)
- 電壓測量測試點
- 電流測量 Tap Point
- 可設定的休眠/喚醒功能
- 可由 OBD 接頭供電, 或使用選配的 12 VDC 電源供應器

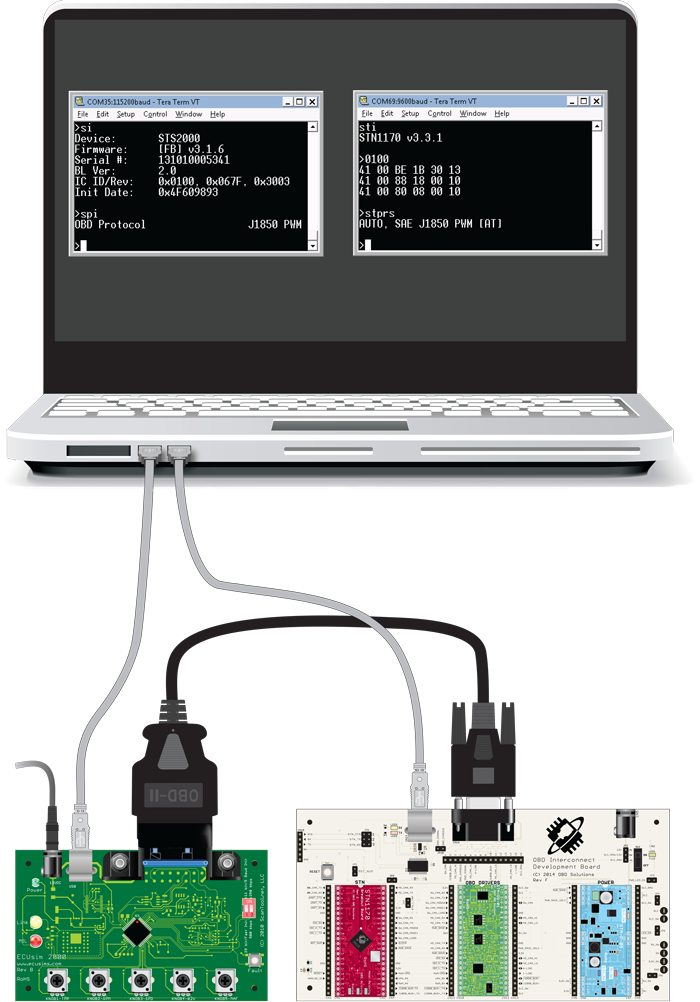

連接示意圖
.png)
顯示搭配選配的 ECUsim 2000 與筆記型電腦 (未隨附)。

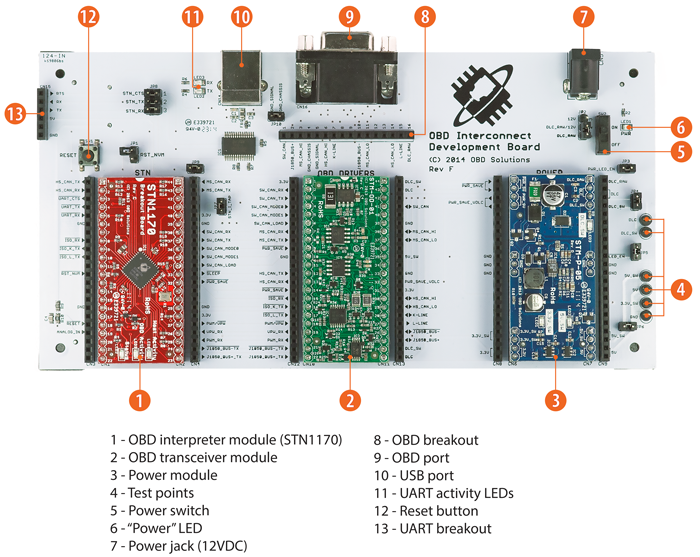

使用者介面示意圖
Specifications
- 裝置重量: 5 oz (140 g)
- 尺寸: 7.4 x 4.0 x 1.0 in (187.9 x 102.6 x 26.2 mm)
-
產品內容:
- OBD Interconnect Development Board, 含 3 個模組
- J1962M to DB15 (HI-DM) 連接線
- 6 ft USB 連接線
Protocols
支援所有法規規定的 OBD-II 協定:
- SAE J1850 PWM (Ford)
- SAE J1850 VPW (GM)
- ISO 9141-2 (亞洲、歐洲及 Chrysler)
- ISO 14230-4 (Keyword Protocol 2000)
- ISO 15765-4 (CAN 250/500 kbps, 11/29 bit)
支援非 OBD 法規規定的協定:
- ISO 11898 (原始 CAN)
- SAE J1939 (未提供連接線 - 不支援 24 V)
- SAE J2411 Single-Wire CAN (SW-CAN) - GM 專有網路
- Medium-Speed CAN (MS-CAN) - Ford 專有網路
