Description

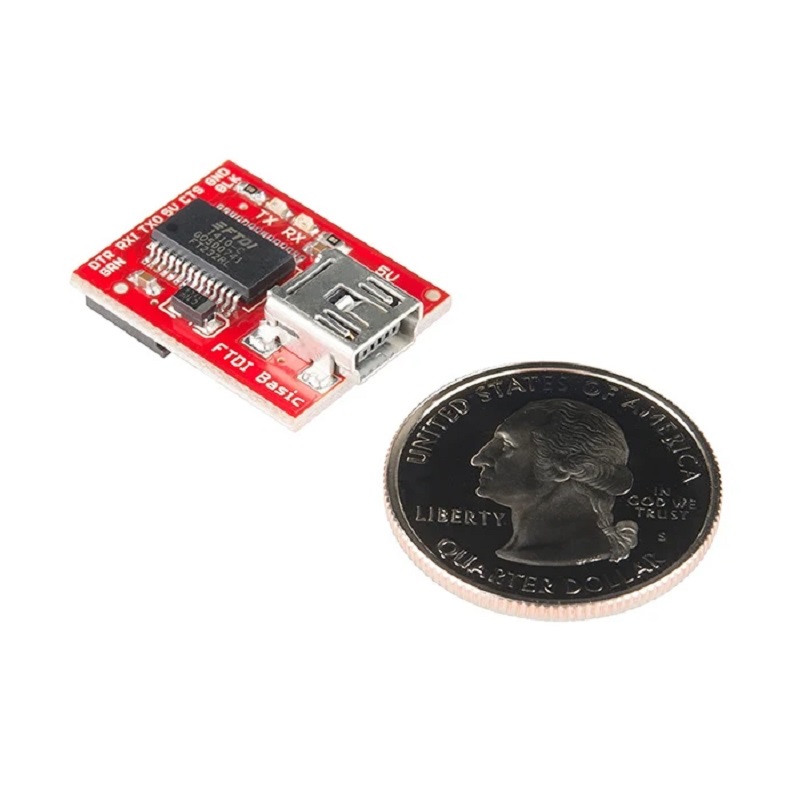

SparkFun FTDI Basic Breakout 是一款用於 Arduino 程式燒錄的常用工具, 適合 Arduino Pro Mini、LilyPad 及其他未內建 USB 且相容 5V 的客製化開發板。我們將此電路板設計得盡可能小巧且堅固, 採用低矮型 SMD 6-pin 接頭, 讓整體配置更加整潔耐用。

資料終端就緒

此電路板最突出的特色是 Data Terminal Ready (DTR) 腳位。不同於標準 FTDI 連接線通常提供 RTS 腳位, 本電路板則提供 DTR 腳位, 讓 FTDI Basic 在下載新的 Sketch 時, 能自動重置 Arduino。

• 為什麼這很重要? 您不需要每次上傳程式碼時, 都精準掌握按下「Reset」按鈕的時機。只要在 Arduino IDE 中按下「Upload」, 電路板就會自動完成其餘操作。

視覺化除錯與連線功能

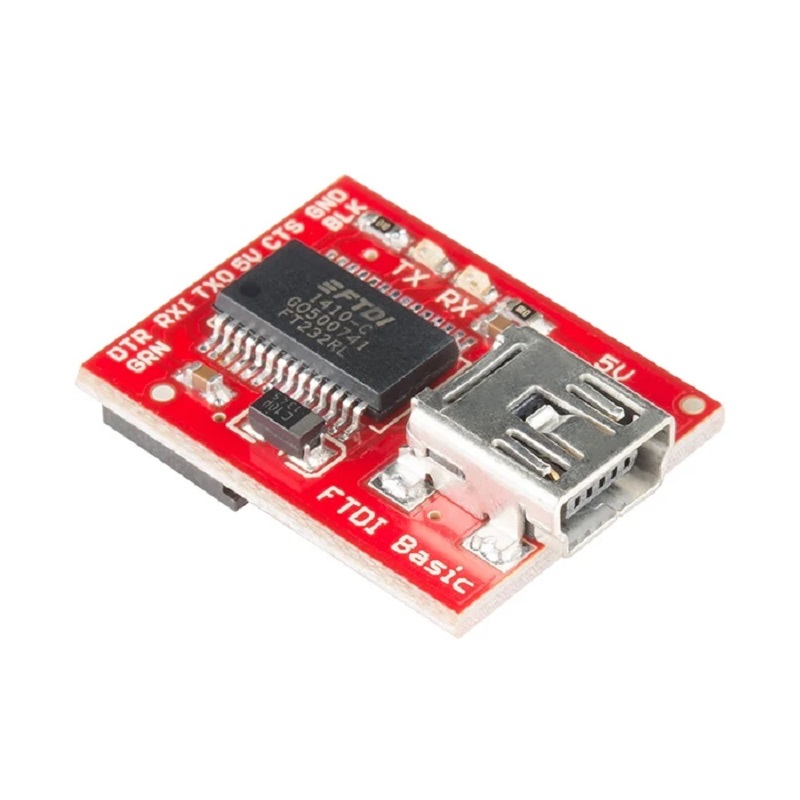

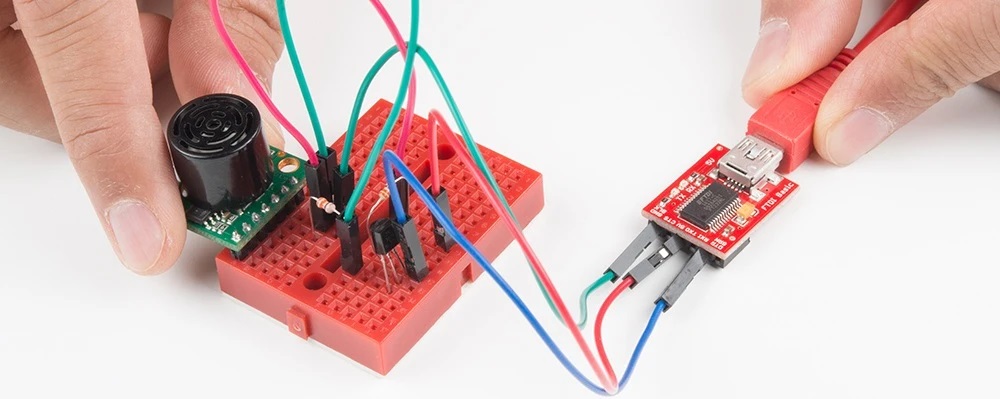

當您無法看到序列通訊的實際狀態時, 排查序列連線問題可能相當棘手。我們直接在電路板上加入 TX 和 RX LED, 讓您可以即時查看序列資料流量。這項視覺化確認功能對於驗證電路板是否正常與電腦通訊非常有幫助。此電路板具備高度彈性, 可應用於各種專案, 並提供多項功能, 讓您能隨著需求變化進行調整:

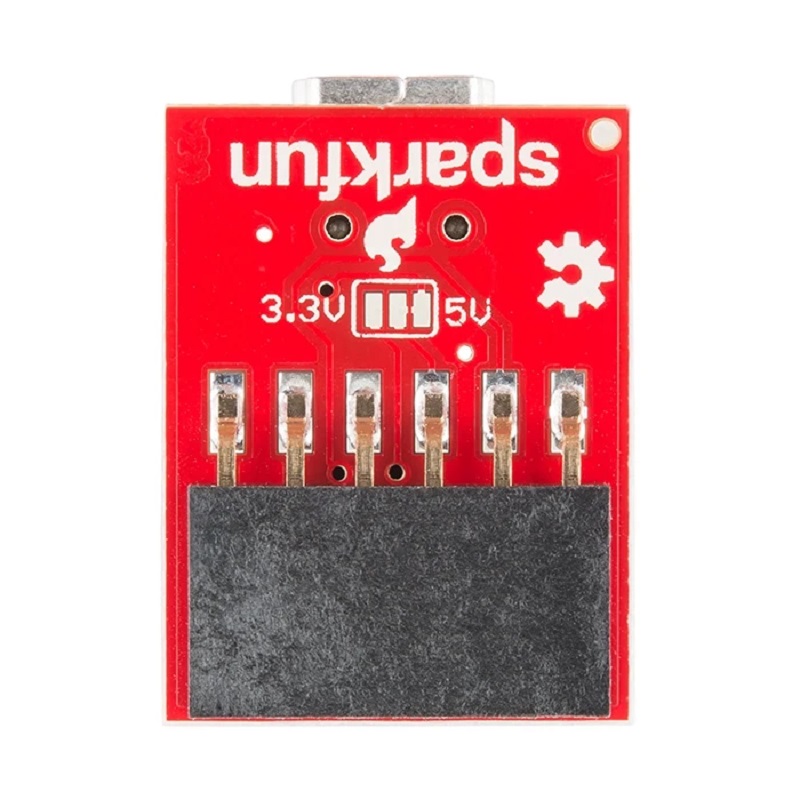

• 電壓 Jumper: 此電路板出貨時預設為 5V 操作 (電源與邏輯電位皆為 5V), 可切斷背面的電路, 並焊接 Jumper, 將電路板切換為 3.3V。
• Mini USB: 採用加強型 Mini-B USB 接頭, 提供穩固可靠的連線。

易於對位

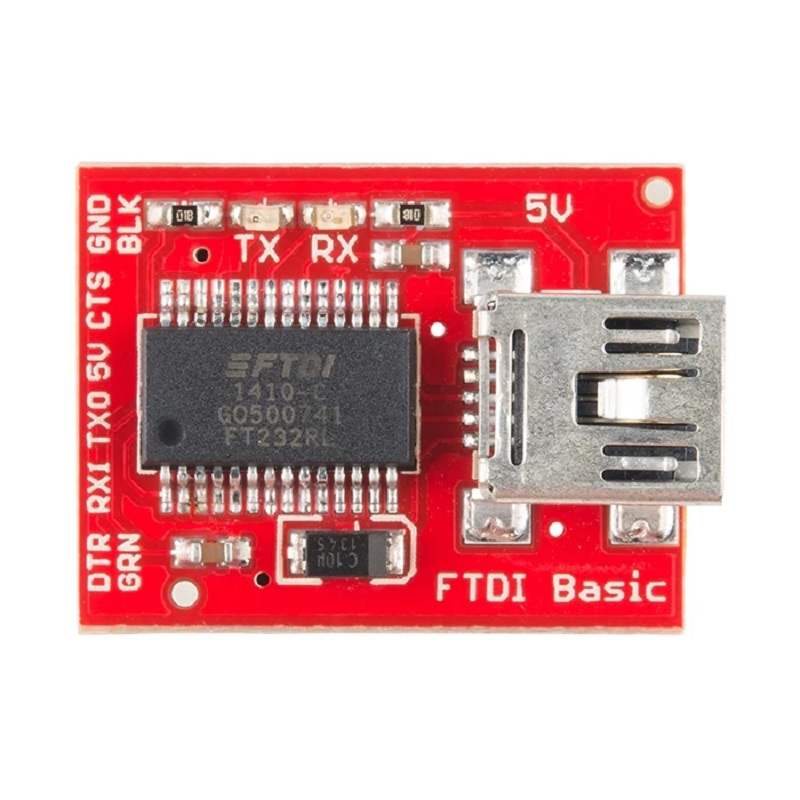

為避免插反, 我們在 Pin 腳上標示 BLK (Black) 和 GRN (Green), 對應 FTDI 連接線上的標準線材顏色, 以及 Arduino Pro 和 LilyPad 電路板上的絲印標示。只要對照相同的標示即可正確連接。

備註: 我們了解 Mini USB 是較舊的接頭類型。不用擔心, 我們也提供對應方案! 如需 Micro USB, 請參閱 FT231X Breakout; 如需 USB-C, 則可選擇 CH340C Serial Basic Breakout。
