Description

Baby-LIN-3-RC 是第三代 Baby-LIN 產品的一員, 導入全新且更強大的功能。

所有裝置皆採用 480 MHz Cortex-M7 核心, 相較於上一代產品, 處理速度提升 60%, 可加快 SDF 執行速度, 並為未來新增的軟體功能保留更多效能空間。為展現這項效能提升, 裝置現在配備原生高速 USB 連接介面, 傳輸速度最高可達 480 Mbit/s, 並採用 USB-C 接頭, 使用更加便利且可靠。

此外, 裝置的使用便利性也進一步提升。所有匯流排訊號皆採用公頭 SUB-D9 接頭, 使用者可將接頭固定於裝置上, 同時也讓日後從一款裝置升級至其他型號時更加靈活。為維持與前代產品的相容性, 所有裝置仍保留既有的 3-pin LIN Bus 接頭。

Baby-LIN-3-RC 可由 USB 或 LIN Bus 供電。如果由 LIN Bus 供電, 即可在不連接 PC 的情況下獨立運作。所有通訊介面 (LIN Bus 與 USB) 均採用電氣隔離設計, 可避免 PC 與板端電子電路之間的干擾。

Baby-LIN-3-RC 可透過標準 PC 控制具備 LIN Bus 的裝置。安裝隨附的 LINWorks 軟體後, 將 Baby-LIN-3-RC 連接至可用的 USB Port, 即可透過 LINWorks 或使用 Baby-LIN-DLL 的客製化程式存取 LIN Bus 裝置。

裝置側面的 2 顆紅/綠雙色 LED 可顯示裝置資訊, 也可由使用者依需求配置其他用途。

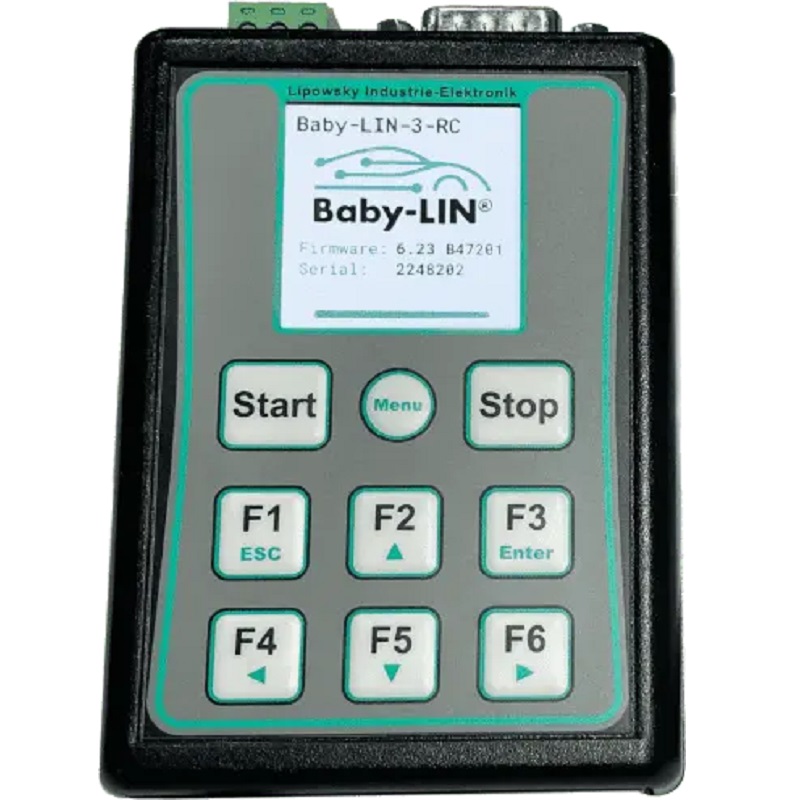

Baby-LIN-3-RC 內建 9 鍵薄膜式鍵盤, 並配備 1.54 吋 ISP 彩色顯示器, 解析度為 240 x 240 pixels, 因此可作為匯流排的獨立遙控裝置使用。6 個功能按鍵皆可指派至任意命令, 專用的大型 Start 與 Stop 按鍵則可快速執行 Macro 或其他功能。使用其中 2 個按鍵作為 SHIFT 按鍵後, 可將原本 6 個功能按鍵的可用數量擴充至 12 個。第 9 個按鍵專門用於進入或離開裝置選單, 可顯示資訊、編輯裝置功能及執行其他操作。

所有資訊皆可顯示於全新的彩色顯示器上。LINWorks 將提供易於使用的 GUI 編輯器, 讓使用者可直接在螢幕上顯示 Bus Signal 或 Macro 執行結果等內容。

裝置韌體支援現場更新, 因此可輕鬆因應匯流排規格變更或未來新增的系統功能。

Baby-LIN-3-RC 支援 SDF-V3, 並已為 SDF-V4 做好準備。

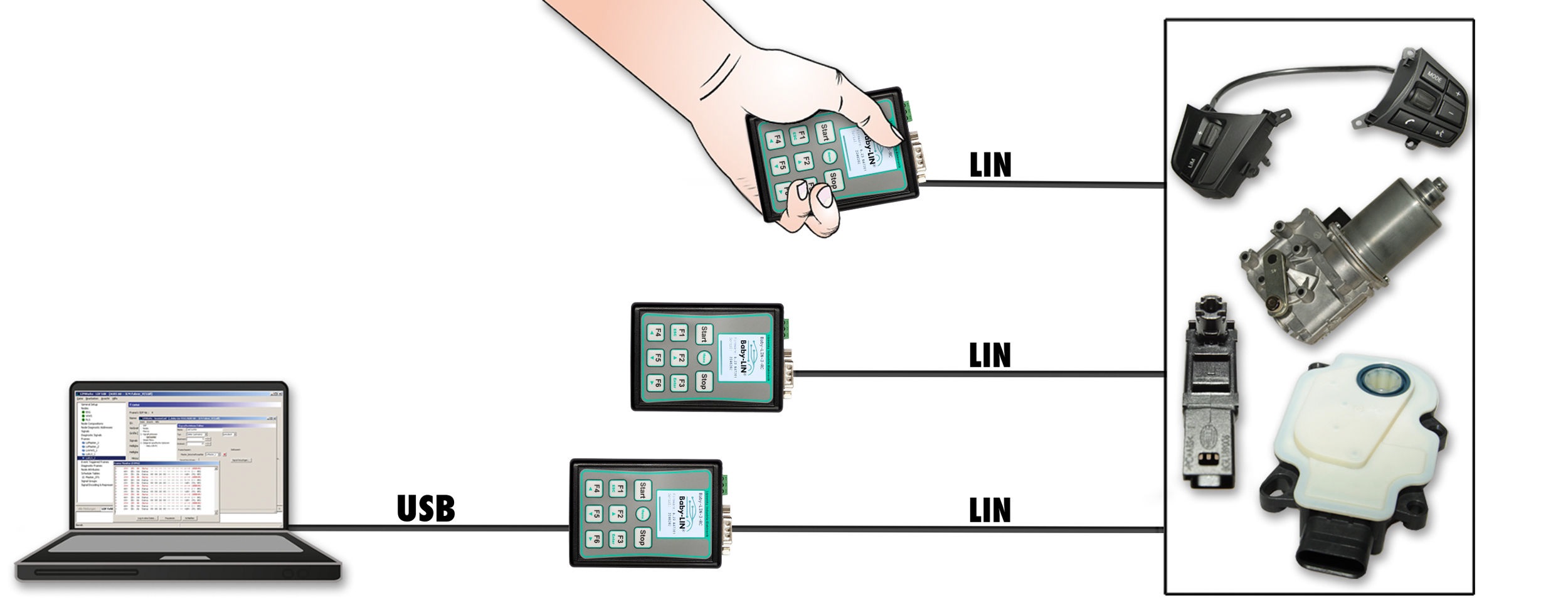

操作模式

任何需要與 LIN Bus 裝置進行通訊的應用情境, 都可能是 Baby-LIN-3-RC 的適用領域。這是一款用途廣泛的工具, 可應用於研究實驗室、測試部門及生產環境 (EOL 應用)。

• 無需 SDF 即可監控並記錄匯流排上的所有訊框。若有 SDF, 亦可監控各項 Signal 值。
• 可透過 LINWorks 軟體控制匯流排, 或使用 Baby-LIN-DLL 搭配客製化應用程式進行控制。
• 可將自由編程的命令序列儲存至 Baby-LIN-3-RC 中, 使其可作為獨立裝置運作, 無需連接 PC。因此, 即使沒有 PC 連接, 也能在耐久性測試或 EOL 應用中執行由匯流排控制的 ECU。

LIN-Bus 特性

所使用的 LIN Driver 支援 8-26 VDC 的匯流排電壓, 並可支援最高 115200 Baud。因此, 即使是運作在超出 LIN 規格標準範圍的節點, 也能透過 Baby-LIN-3-RC 進行控制。

支援的 LIN 版本為 V1.2 至 V2.2。當模擬 Master 節點時, LIN Bus Driver 的 Pull-up 電阻會在內部切換為 1 kOhm。

LINWorks 軟體套件

購買 Baby-LIN-3-RC 即包含 LINWorks 軟體套件的下載授權。此套件由一系列 PC 軟體組成, 可支援完整的開發與應用流程。

LDFEdit 可用於檢視、建立及編輯 LDFile (LIN Description File)。

SessionConf 可用於檢視、建立及編輯 SDFile (Session Description File), 並支援匯入 LDF 檔案, 用於 LIN Bus 模擬。它可定義完整模擬每個可用匯流排所需的所有設定, 例如每個匯流排上的可用節點, 以及哪些節點應由 Baby-LIN-3-RC 進行模擬。此外, 也可定義應用程式邏輯。此程式設計功能為每台裝置的標準功能, 無需另外選購。

SimpleMenu 用於建立與 Baby-LIN-3-RC 的連線, 上傳 SDF 檔案, 變更裝置目標設定, 控制匯流排, 以及監控匯流排上的訊框與 Signal。即使沒有 LDFile 或 SDFile, 仍可監控匯流排並記錄訊框。

Baby-LIN-DLL 可讓使用者自行建立應用程式, 並使用 Baby-LIN-3-RC 的完整功能, 例如控制及監控 LIN Bus 與 CAN Bus 介面。Baby-LIN-DLL 為原生 C/C++ DLL, 支援 Windows、Linux 與 Raspberry Pi。另提供 .NET、Python、VB6 與 LabVIEW 的 Wrapper。也提供所有支援程式語言的範例。

LogViewer 可顯示及轉換 Baby-LIN-3-RC 與 SimpleMenu 所產生的記錄檔。

LINWorks 軟體支援 32 位元與 64 位元的 Windows 10 或更新版本。

Specifications

裝置

• 電源供應: 8-26 VDC
• 可透過 3-pin 接頭 (MC 1,5/ 3-ST-3,81) 或公頭 SUB-D9 接頭供電
• 通訊介面與 USB 接頭側採電氣隔離
• CPU: ARM Cortex-M7, 480 MHz
• 記憶體: 1 MB RAM
• 內建 9 鍵薄膜式鍵盤
• 1.54 吋 IPS 彩色顯示器, 解析度 232 x 232 pixels

介面: USB Device

• USB 2.0 High-Speed (480 Mbit/s) 介面
• 透過 USB-C 接頭連接

介面: LIN

• 1 組 LIN Bus 介面
• 1 顆紅/綠雙色 LED (LED1), 用於顯示 LIN Bus 狀態與電源電壓
• LIN Bus 可透過 3-pin 接頭 (MCVR 1,5/ 3-ST-3,81) 或 SUB-D9 接頭連接
• LIN Bus 電源電壓: 8-26 VDC
• LIN Bus Baud rate: 最高 115200 Baud (支援超出 LIN 規格的通訊協定)
• 支援 LIN 版本: V1.2, V1.3,...V2.2
• 支援 LIN 相關協定: Cooling 與 SAE J2602
• LIN Bus 最大訊號線長度: 30 m

外殼

• 防護等級: IP20
• 工作溫度: -20° 至 +60°C
• 重量: 110 g

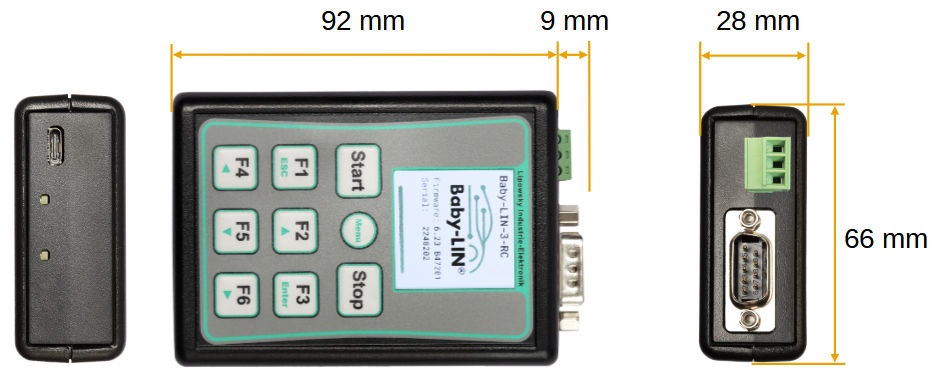

• 外殼尺寸 [mm]: 92 x 66 x 28 (L x W x H), 不包含外部接頭

Pin 腳位說明

尺寸圖

硬體需求

操作 Baby-LIN-3-RC 需要以下硬體:

• 具備約 200 MB 可用硬碟空間的 PC
  • 用於安裝 LINWorks 軟體。請確認軟體需求與適用情境。
• 可用的 USB Port
  • 用於將 SDFile 傳輸至 Baby-LIN-3-RC, 以及進行韌體更新。

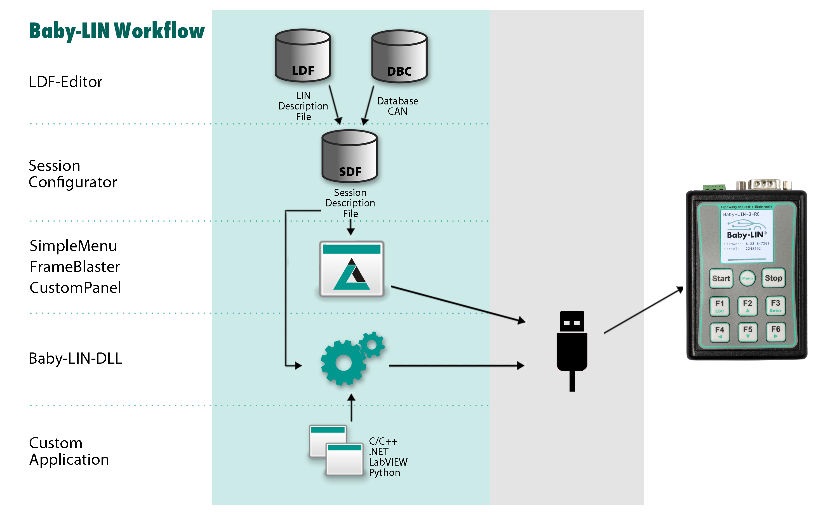

LINWorks 工作流程

Ordering Information

選購

Hardware Components

Voucher Codes

Software Components
