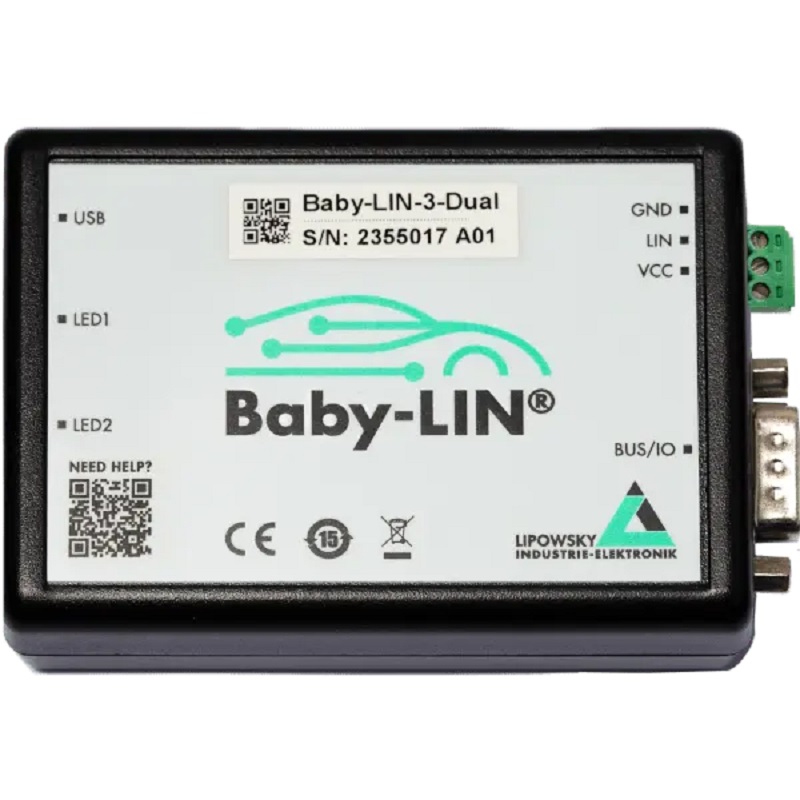

BABY-LIN-3-Dual

Part No.: MPLPS-BABY-LIN-3-Dual
具備 USB 介面的 LIN 與 CAN Bus 模擬裝置

產品介紹

Description

Baby-LIN-3-Dual 是第三代 Baby-LIN 產品的一員, 導入全新且更強大的功能。

所有裝置皆採用 480 MHz Cortex-M7 核心, 相較於上一代產品, 處理速度提升 60%, 可加快 SDF 執行速度, 並為未來新增的軟體功能保留更多效能空間。為展現這項效能提升, 裝置現在配備原生高速 USB 連接介面, 傳輸速度最高可達 480 Mbit/s, 並採用 USB-C 接頭, 使用更加便利且可靠。

此外, 裝置的使用便利性也進一步提升。所有匯流排訊號皆採用公頭 SUB-D9 接頭, 使用者可將接頭固定於裝置上, 同時也讓日後從一款裝置升級至其他型號時更加靈活。為維持與前代產品的相容性, 所有裝置仍保留既有的 3-pin LIN Bus 接頭。

Baby-LIN-3-Dual 可由 USB 或 LIN Bus 供電。如果由 LIN Bus 供電, 即可在不連接 PC 的情況下獨立運作。所有通訊介面 (LIN Bus、CAN Bus 與 USB) 均採用電氣隔離設計, 可避免 PC 與板端電子電路之間的干擾。

Baby-LIN-3-Dual 可透過標準 PC 控制具備 LIN Bus 與 CAN Bus 的裝置。安裝隨附的 LINWorks 軟體後, 將 Baby-LIN-3-Dual 連接至可用的 USB Port, 即可透過 LINWorks 或使用 Baby-LIN-DLL 的客製化程式存取 LIN Bus 與 CAN Bus 裝置。

裝置側面的 2 顆紅/綠雙色 LED 可顯示裝置資訊, 也可由使用者依需求配置其他用途。

除了 1 組 LIN 介面之外, Baby-LIN-3-Dual 還內建 1 組已啟用的 CAN-HS Bus, 並配備可切換的終端電阻。SUB-D9 接頭上的訊號配置符合 CiA DS102。CAN 介面亦支援 CAN FD, 傳輸速度最高可達 8 Mbit/s (1)。

裝置韌體支援現場更新, 因此可輕鬆因應匯流排規格變更或未來新增的系統功能。

Baby-LIN-3-Dual 支援 SDF-V3, 並已為 SDF-V4 做好準備。

(1) 此功能需要額外的軟體授權。詳細資訊請參閱訂購資訊。



操作模式

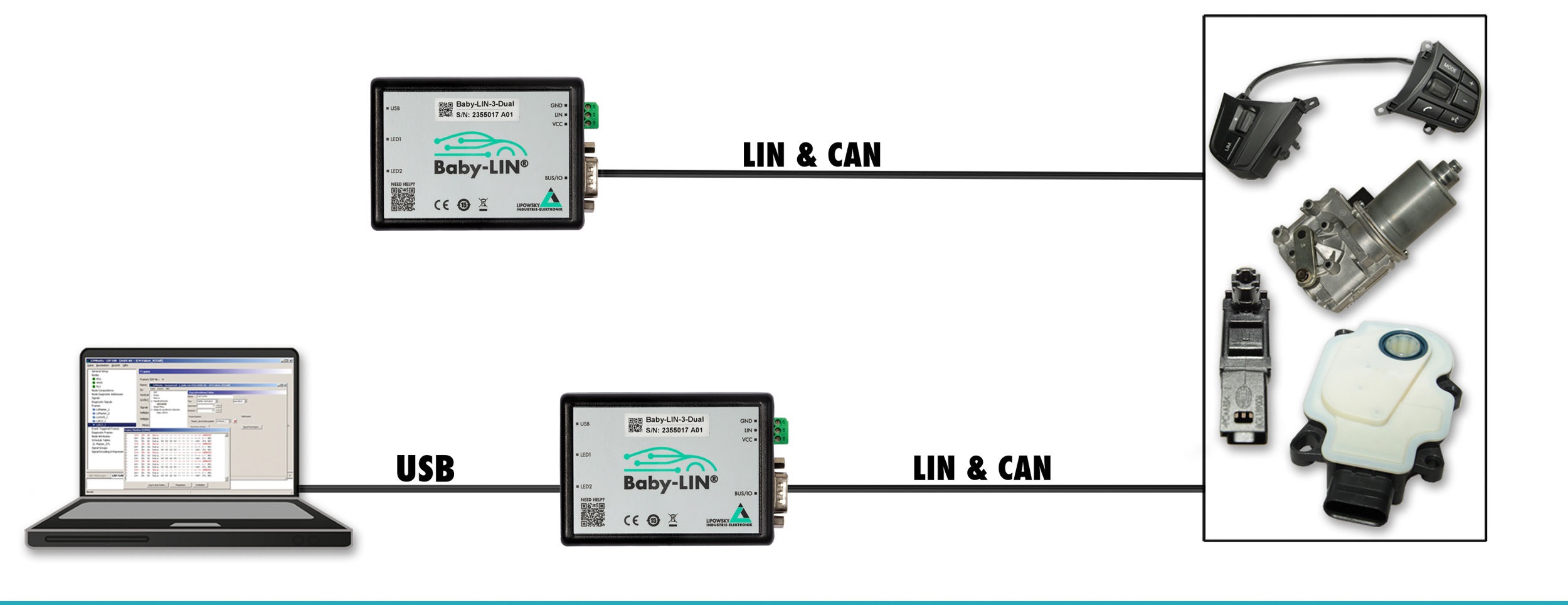

任何需要與 LIN Bus 或 CAN Bus 裝置進行通訊的應用情境, 都可能是 Baby-LIN-3-Dual 的適用領域。這是一款用途廣泛的工具, 可應用於研究實驗室、測試部門及生產環境 (EOL 應用)。

  • 無需 SDF 即可監控並記錄匯流排上的所有訊框。若有 SDF, 亦可監控各項 Signal 值。
  • 可透過 LINWorks 軟體控制匯流排, 或使用 Baby-LIN-DLL 搭配客製化應用程式進行控制。
  • 可將自由編程的命令序列儲存至 Baby-LIN-3-Dual 中, 使其可作為獨立裝置運作, 無需連接 PC。因此, 即使沒有 PC 連接, 也能在耐久性測試或 EOL 應用中執行由匯流排控制的 ECU。

模擬模式

Baby-LIN-3-Dual 可模擬不同配置的 LIN Bus 與 CAN Bus 節點。可依需求模擬任意數量的節點, 從不模擬任何節點到模擬所有節點皆可。以下為幾種典型配置:

  • LIN Bus: 模擬 LIN Bus Master, 以操作 Slave 節點。
  • LIN Bus: 模擬任意數量的 LIN Bus Slave 節點。
  • LIN Bus: 模擬所有節點, 進而實現匯流排上的完整通訊。
  • CAN Bus: 模擬任意數量的 CAN Bus 節點。
  • LIN Bus 與 CAN Bus: 除一個節點外, 模擬所有其他節點, 以實現 Residual Bus Simulation。
  • LIN Bus 與 CAN Bus: 不模擬任何節點, 僅監控匯流排通訊。

LIN Bus 與 CAN Bus 可同時進行模擬。



LIN Bus 與 CAN Bus 特性

所使用的 LIN Driver 支援 8-26 VDC 的匯流排電壓, 並可支援最高 115200 Baud。因此, 即使是運作在超出 LIN 規格標準範圍的節點, 也能透過 Baby-LIN-3-Dual 進行控制。

支援的 LIN 版本為 V1.2 至 V2.2。當模擬 Master 節點時, LIN Bus Driver 的 Pull-up 電阻會在內部切換為 1 kOhm。

Baby-LIN-3-Dual 的 CAN Bus 介面採用符合 ISO 11898-1:2015 的 CAN FD 介面設計, 支援最高 8 Mbit/s 的資料 Baud rate。內建 120 Ohm 終端電阻可透過軟體啟用或停用。



LINWorks 軟體套件

購買 Baby-LIN-3-Dual 即包含 LINWorks 軟體套件的下載授權。此套件由一系列 PC 軟體組成, 可支援完整的開發與應用流程。

LDFEdit 可用於檢視、建立及編輯 LDFile (LIN Description File)。

SessionConf 可用於檢視、建立及編輯 SDFile (Session Description File), 並支援匯入 LDF 檔案, 用於 LIN Bus 模擬, 以及匯入 DBC 檔案, 用於 CAN Bus 模擬。它可定義完整模擬每個可用匯流排所需的所有設定, 例如每個匯流排上的可用節點, 以及哪些節點應由 Baby-LIN-3-Dual 進行模擬。此外, 也可定義應用程式邏輯。此程式設計功能為每台裝置的標準功能, 無需另外選購。

SimpleMenu 用於建立與 Baby-LIN-3-Dual 的連線, 上傳 SDF 檔案, 變更裝置目標設定, 控制匯流排, 以及監控匯流排上的訊框與 Signal。

即使沒有 LDFile、DBC 檔案或 SDFile, 仍可監控匯流排並記錄訊框。

Baby-LIN-DLL 可讓使用者自行建立應用程式, 並使用 Baby-LIN-3-Dual 的完整功能, 例如控制及監控 LIN Bus 與 CAN Bus 介面。Baby-LIN-DLL 為原生 C/C++ DLL, 支援 Windows、Linux 與 Raspberry Pi。另提供 .NET、Python、VB6 與 LabVIEW 的 Wrapper。當然, 也提供所有支援程式語言的範例。

LogViewer 可顯示及轉換 Baby-LIN-3-Dual 與 SimpleMenu 所產生的記錄檔。

LINWorks 軟體支援 32 位元與 64 位元的 Windows 10 或更新版本。




Specifications

裝置

  • 電源供應: 8-26 VDC
  • 可透過 3-pin 接頭 (MC 1,5/ 3-ST-3,81) 或公頭 SUB-D9 接頭供電
  • 通訊介面與 USB 接頭側採電氣隔離
  • CPU: ARM Cortex-M7, 480 MHz
  • 記憶體: 32 MB RAM

介面: USB Device

  • USB 2.0 High-Speed (480 Mbit/s) 介面
  • 透過 USB-C 接頭連接

介面: LIN

  • 1 組 LIN Bus 介面
  • 1 顆紅/綠雙色 LED (LED1), 用於顯示 LIN Bus 狀態與電源電壓
  • LIN Bus 可透過 3-pin 接頭 (MCVR 1,5/ 3-ST-3,81) 或 SUB-D9 接頭連接
  • LIN Bus 電源電壓: 8-26 VDC
  • LIN Bus Baud rate: 最高 115200 Baud (支援超出 LIN 規格的通訊協定)
  • 支援 LIN 版本: V1.2, V1.3,...V2.2
  • 支援 LIN 相關協定: Cooling 與 SAE J2602
  • LIN Bus 最大訊號線長度: 30 m

介面: CAN

  • 1 組符合 ISO 11898 的 CAN-HS Bus 介面, 最高 1 Mbit/s
  • 可升級為符合 ISO 11898-1:2015 的 CAN FD Bus, 資料 Baud rate 最高 8 Mbit/s, 需要 Voucher Code
  • CAN Bus 透過 SUB-D9 接頭連接, Pin 腳位配置符合 CiA DS102
  • 1 顆紅/綠雙色 LED (LED2), 用於顯示 CAN Bus 狀態
  • 內建可切換的 120R 終端電阻
  • 與 LIN Bus 及 USB 採電氣隔離
  • CAN Bus 最大訊號線長度: 30 m

外殼:

  • 防護等級: IP20
  • 工作溫度: -20° 至 +80°C
  • 重量: 95 g
  • 外殼尺寸 [mm]: 92 x 66 x 28 (L x W x H), 不包含外部接頭

Pin 腳位說明

Pin Signal Description
1 n.c. 無連接, 請保持未連接
2 CAN-L CAN 介面的 Low 線
3 CAN-GND CAN 介面的接地
4 1.LIN 第一組 LIN Bus
5 n.c. 無連接，請保持未連接
6 GND 共用接地
7 CAN-H CAN介面的High線
8 1.LIN 第一組LIN Bus
9 VCC 裝置電源輸入

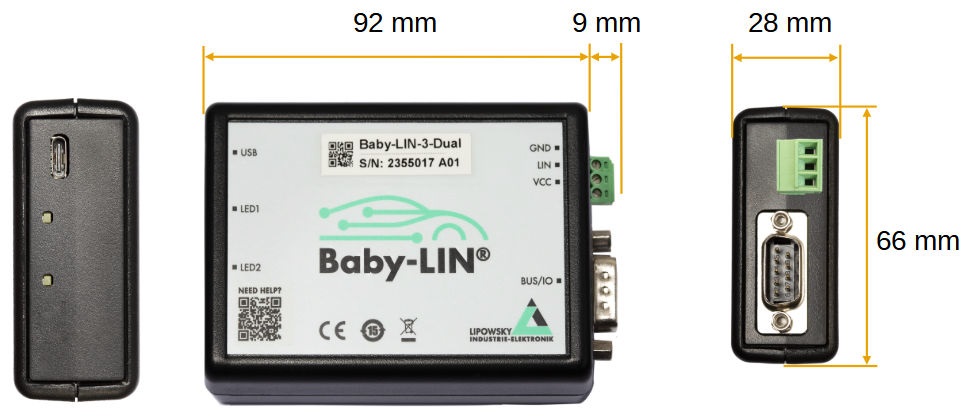

尺寸圖



硬體需求

操作 Baby-LIN-3-Dual 需要以下硬體:

  • 具備約 200 MB 可用硬碟空間的 PC
    • 用於安裝 LINWorks 軟體。請確認軟體需求與適用情境。
  • 可用的 USB Port
    • 用於將 SDFile 傳輸至 Baby-LIN-3-Dual, 以及進行韌體更新。

軟體需求

LINWorks 軟體需要以下其中一種作業系統:

  • Windows 10 (32 位元與 64 位元)
  • Windows 11 (x86 與 64 位元)

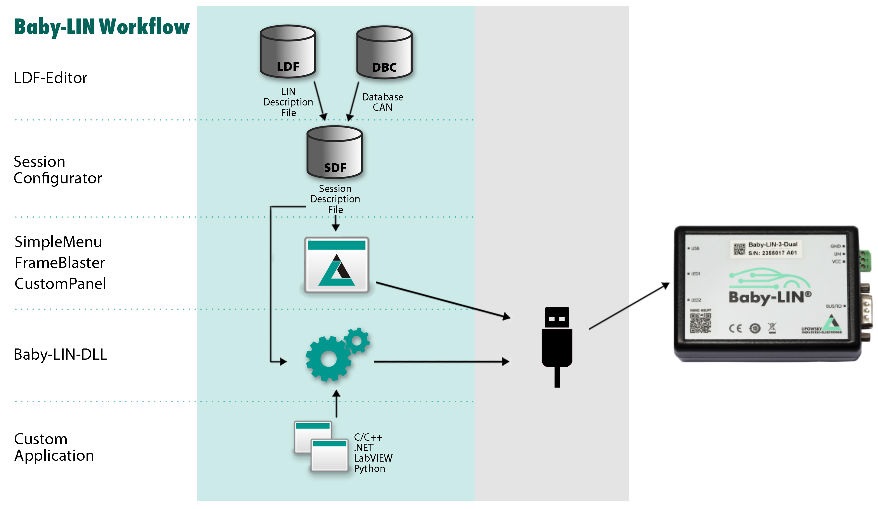

LINWorks 工作流程


產品內容

Baby-LIN-3-Dual 系統包含以下元件:

  • Baby-LIN-3-Dual 裝置
  • USB-C 2.0 傳輸線, 1 m, Type A to Type C
  • 1 個 3-pin 螺絲固定式插頭 (MC 1,5/3-ST-3,81)
  • 1 個 SUB-D9 母頭插頭, 配備焊杯
  • LINWorks 軟體套件下載授權 (包含 LINWorks PC 軟體、USB Driver、範例檔案及技術文件)

Ordering Information

Item Number Item Description
8001023 Baby-LIN-3-Dual 具 USB 介面的 LIN 與 CAN Bus 模擬裝置
3500720 USB 2.0 cable, 1m Type A to type C 用於將 Baby-LIN-3 連接至 PC 的 USB 2.0 傳輸線
3021303 MC1,5/3-ST-3,81 3-pin 插頭元件, 採螺絲固定並配備張力套管。線材出口與插接方向平行, 螺絲方向與插接方向垂直
3040330 Female SUB-D9 plug SUB-D9 母頭插頭, 配備焊杯, 用於連接 Baby-LIN-3 的公頭 SUB-D9 接頭


選購

Voucher codes

Item number Item Description
8002150 Option BL-Security-Access-Gateway Security Access Gateway Application 的授權碼, 用於將 Security DLL 連接至 Baby-LIN-3-Dual 上執行的 SDF。
8000891 Option BL-Webasto KLine 軟體啟用 Webasto K-Line Protocol 特殊功能的授權碼, 需要取得 Webasto 的書面核准。
8000991 Option BL-CAN-1-FD Baby-LIN-3 的授權碼, 用於啟用 CAN Bus 介面的 CAN FD (Flexible Data Rate) 支援功能。

Software components

Item number Item Description
9004210 客戶專用安裝 安裝客戶指定版本的 SDFile, 及/或安裝授權啟用金鑰。
9103010 LINWorks CD 包含所有 Baby-LIN 產品 PC 軟體的 LINWorks 軟體套件實體媒體 (CD)。
