Kvaser Mini PCIe 1xCAN
Part No.: MPKV-01368-1
單通道 Mini PCI Express CAN 介面, 透過 USB 系統匯流排與 PC 進行通訊, 支援 CAN FD。
產品介紹
Description

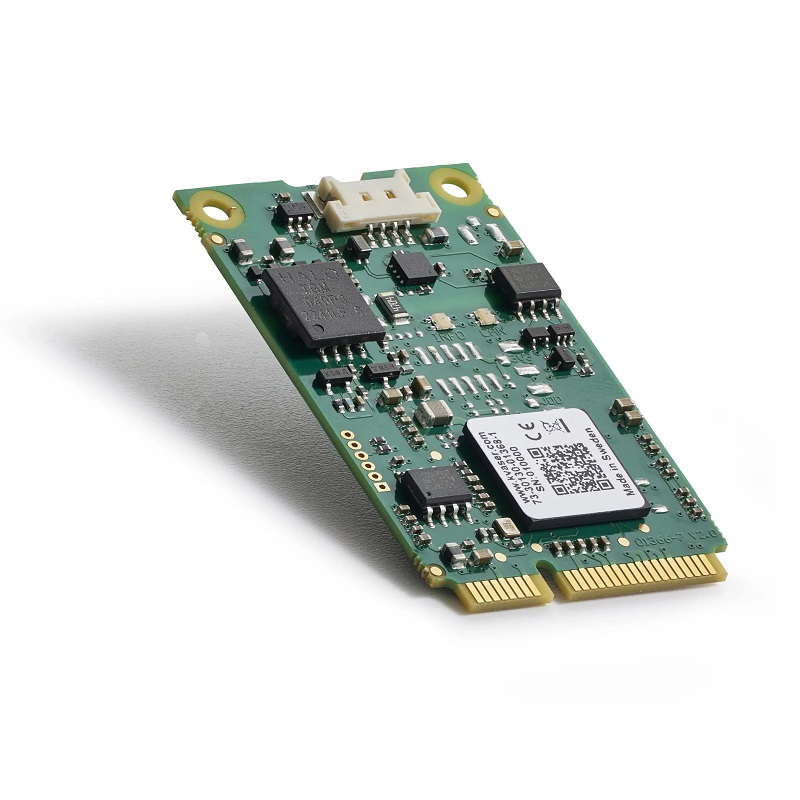

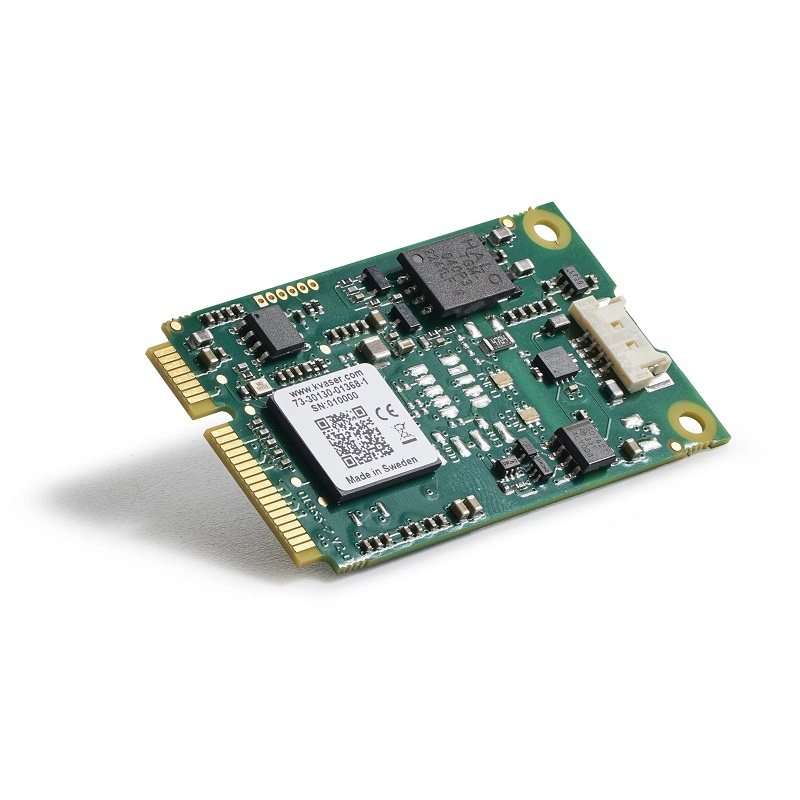

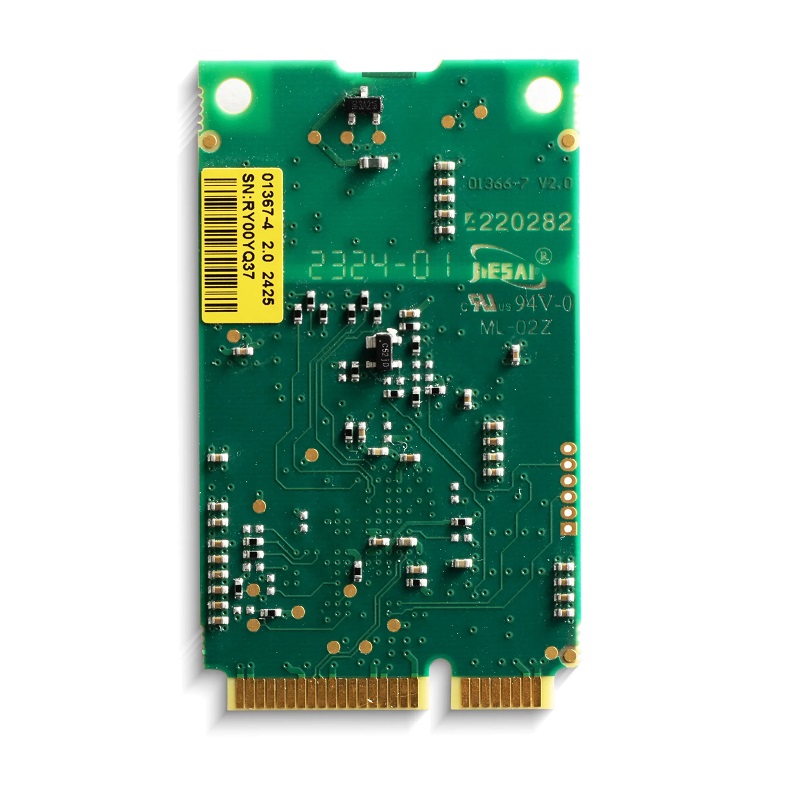

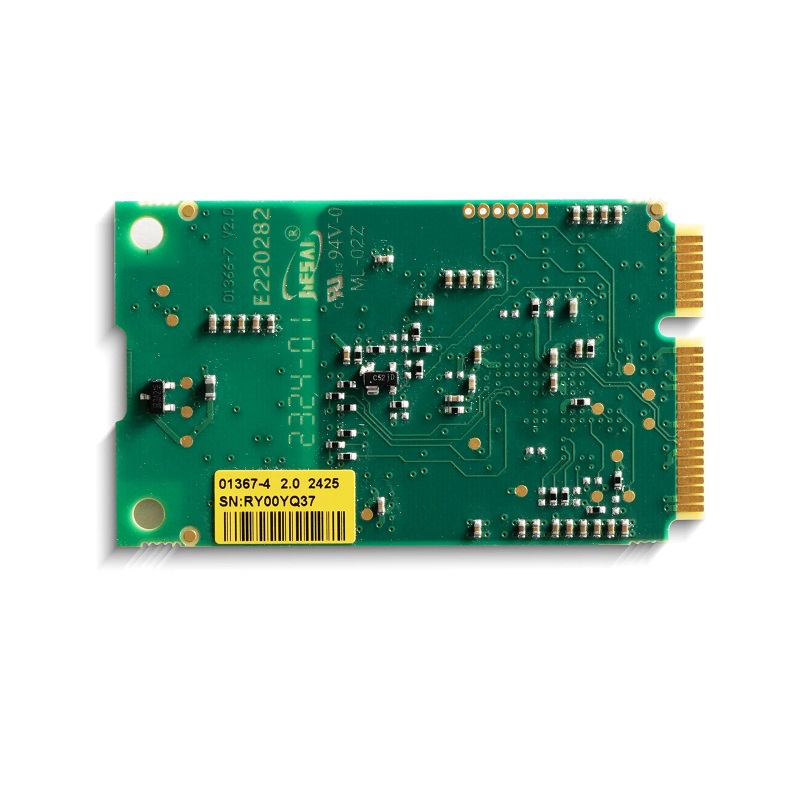

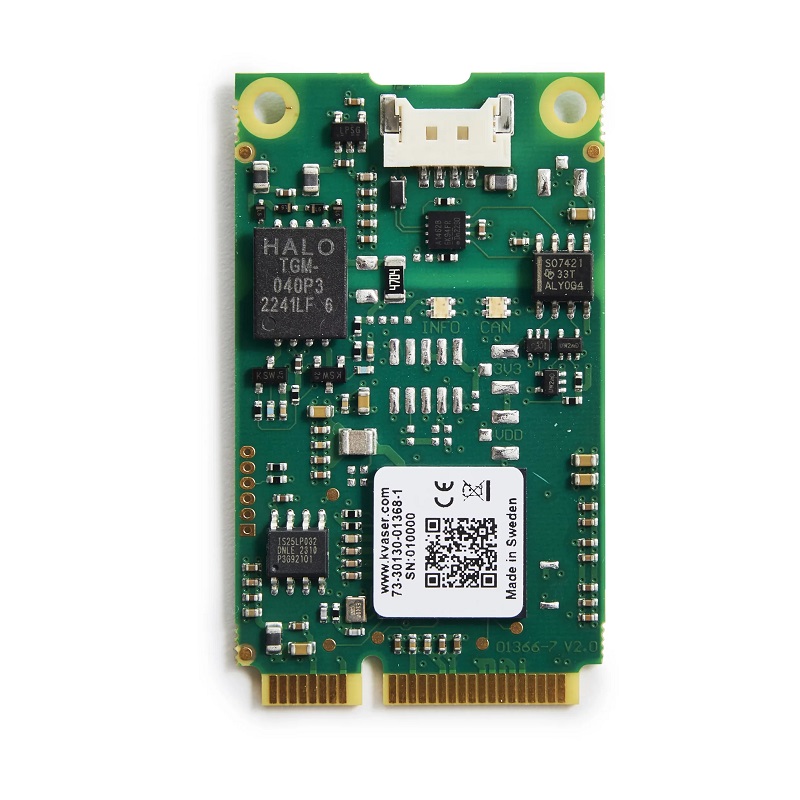

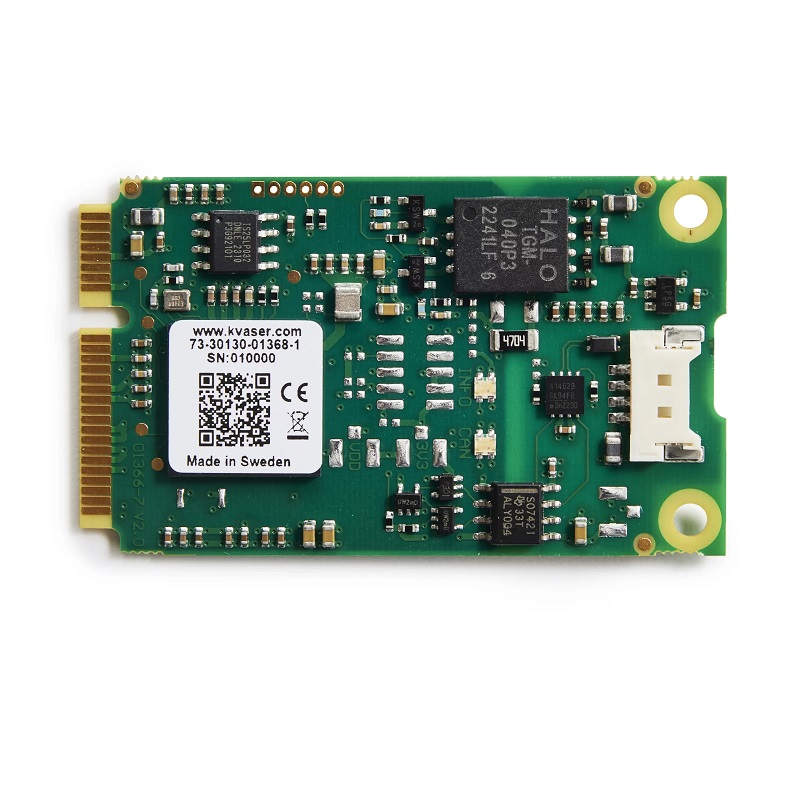

Kvaser Mini PCIe 1xCAN 是一款高度整合的 CAN 電路板, 可為任何標準電腦新增 CAN/CAN FD 功能。此產品為 Kvaser Mini PCI Express HS (00688-1) 的後繼版本, 支援 CAN FD 最高 8 Mbit/s, 並具備 1 µs 高精度時間戳記、20 kbit/s 至 1 Mbit/s 的廣泛 CAN 位元率範圍, 以及每秒 20,000 個訊息的高訊息處理速率。
Kvaser Mini PCIe 1xCAN 的主要特色之一, 是可透過 Mini PCI Express 插槽中的 USB 2.0 與電腦進行通訊。當 PCI Express Lane 有其他周邊設備競爭使用時, 此功能特別實用。當需要使用 Mini PCI Express 插槽內的 USB Lane 進行通訊時, 應選擇 Mini PCI Express 1xCAN (01420-6)。
此電路板整合新一代 SIC 收發器, 可改善較高速位元率下的訊號品質, 並降低訊號振鈴現象。訊號振鈴是高速網路中的常見問題, 尤其是在 CAN FD 等高速網路以及具有較長 Stub 線段的網路環境中更為明顯。此外, 此電路板亦支援錯誤訊框產生功能。

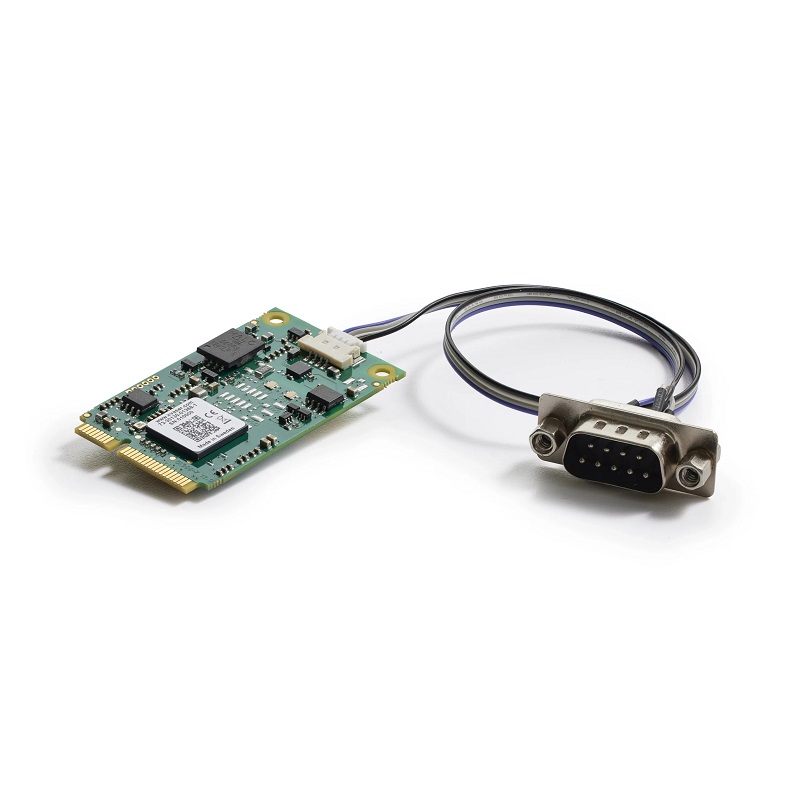

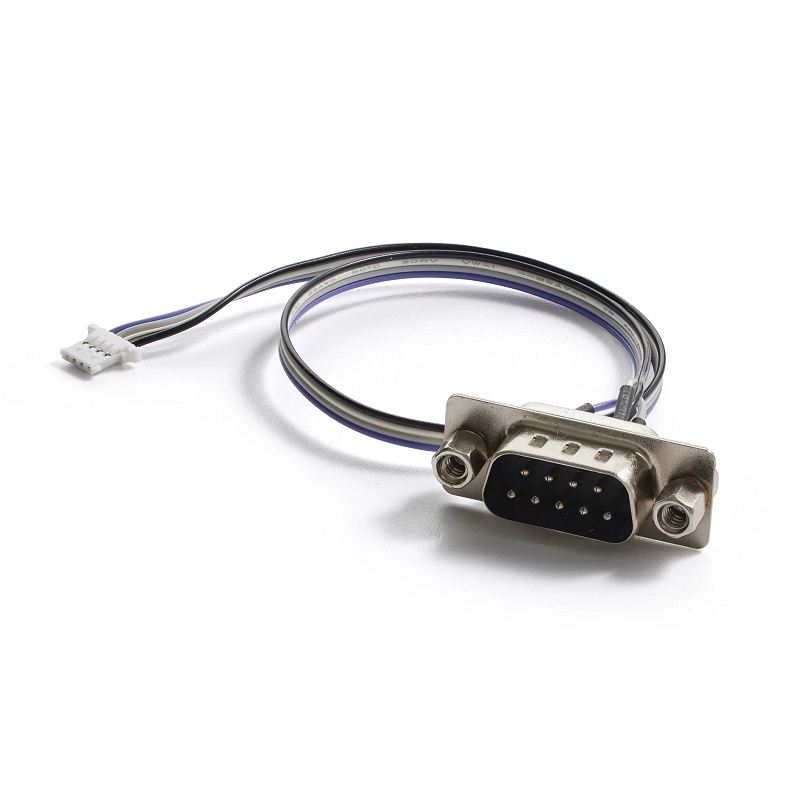

產品隨附 1xDS9 轉接線。
Major Features
- 支援 CAN FD, 最高 8 Mbit/s (需搭配正確的實體層實作)。
- 快速且簡易的 Plug-and-Play 安裝。
- 配備 SIC 收發器。
- 支援 11-bit (CAN 2.0A) 與 29-bit (CAN 2.0B Active) Identifier。
- 相容於使用 Kvaser CANlib 開發的其他 Kvaser CAN 硬體應用程式。
- 高速 CAN 連接介面 (符合 ISO 11898-2), 最高 1 Mbit/s。
- 支援多個 Kvaser 介面同時使用。
- 支援分析工具的 Silent Mode, 可在不干擾匯流排的情況下監聽 CAN Bus。
- 隨附 1 通道轉接線。
- 相容於 J1939、CANopen、NMEA 2000® 及 DeviceNet。
Specifications
| Bit Rate (kbps) | 20 - 1000 kbps |
|---|---|
| 高度 | 5 mm |
| 長度 | 51 mm |
| 寬度 | 30 mm |
| 重量 | 5 g |
| 每秒接收訊息數 | 20000 mps |
| 每秒傳送訊息數 | 20000 mps |
| 連接器 | Molex 53780 PanelMate TM |
| PC 介面 | Mini PCI Express |
| CAN FD Bitrate | 最高 8 Mbit/s |
| 時間戳記解析度 (µs) | 1 µs |
| Error Counters Reading | No |
| 錯誤訊框產生 | Yes |
| 錯誤訊框偵測 | Yes |
| 電器隔離 | Yes |
| IP 防護等級 | IP00 |
| Silent Mode | Yes |
| 法規符合性 | CE, FCC |
| 作業系統 |
Windows 7 (IA-32 and x86-64) Windows 8 (IA-32 and x86-64) Windows 10 (IA-32 and x86-64) Windows 11 (x86-64) Linux |
| 工作溫度範圍 | -40 °C to 85 °C |
| T script | No |
| 分類 | Hardware, Interfaces |
| 通道數 | 1 |
