Kvaser M.2 PCIe xCAN
Part No.: MPKV-01818-1
Kvaser M.2 PCIe xCAN 提供超小型、高速的 CAN/CAN FD 連接能力, 具備卓越的彈性, 適用於進階嵌入式系統。
產品介紹
Description
Kvaser M.2 PCIe xCAN 是一款高度整合的嵌入式控制器卡, 可透過 PCI Express 連接, 為具備可用 B Key 或 M Key M.2 插槽的 Host 電腦增加最多 4 個高速 CAN/CAN FD 通道。

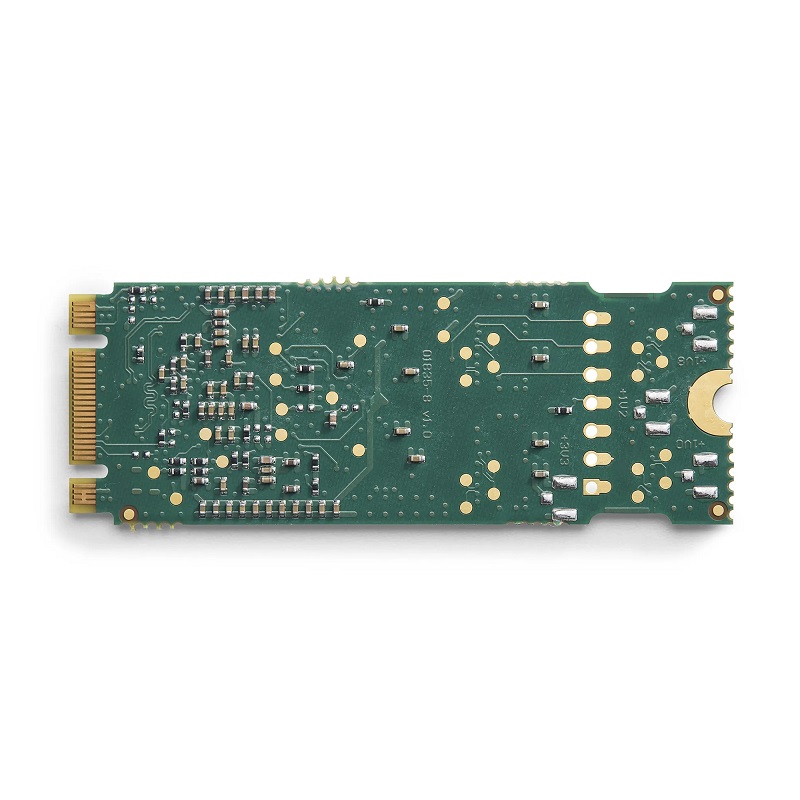

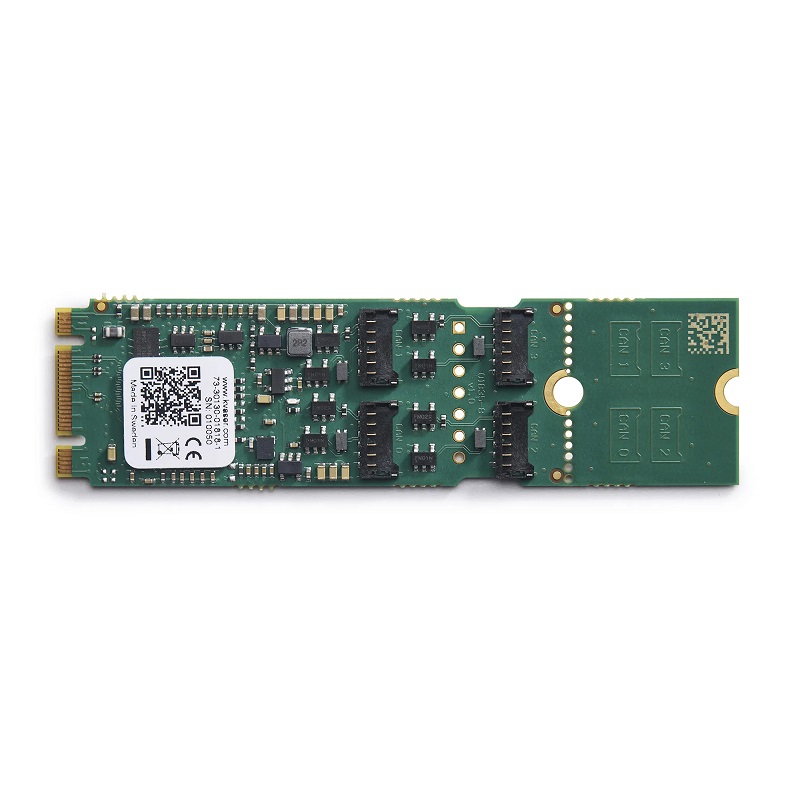

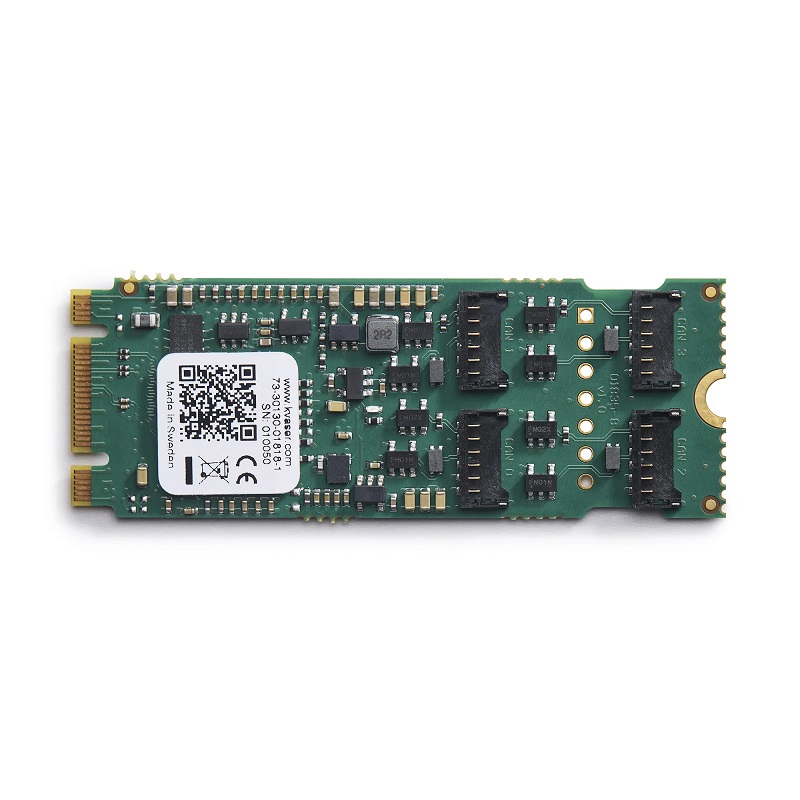

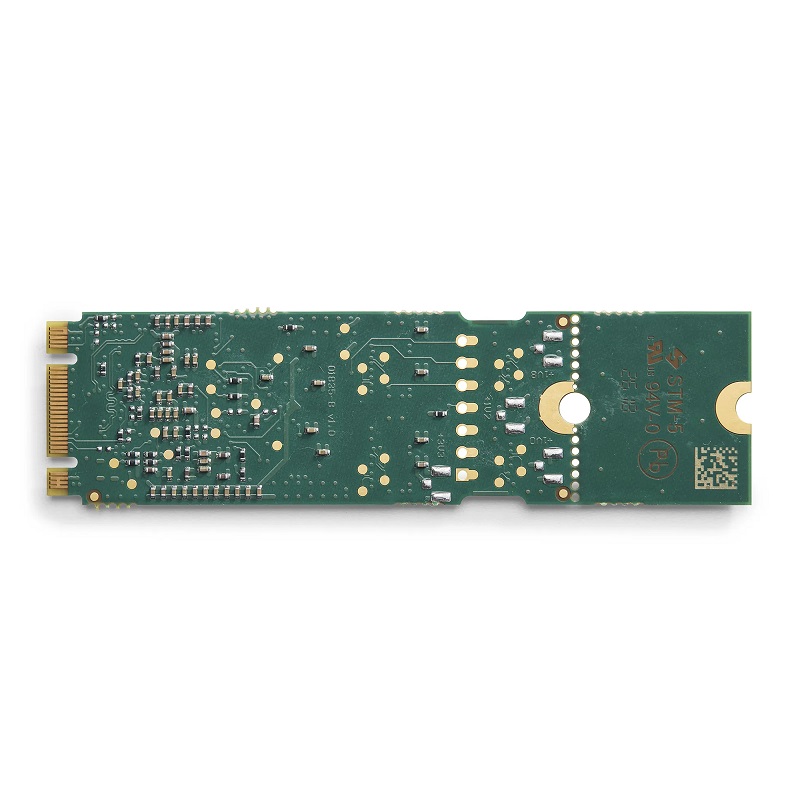

此 CAN Controller Card 採用極為小巧的尺寸設計, 並支援可調整的 M.2 長度。標準尺寸為 22 × 80 mm, 亦可設定為 22 × 60 mm, 適合空間更受限的整合應用。其業界領先的高度僅 2 mm。

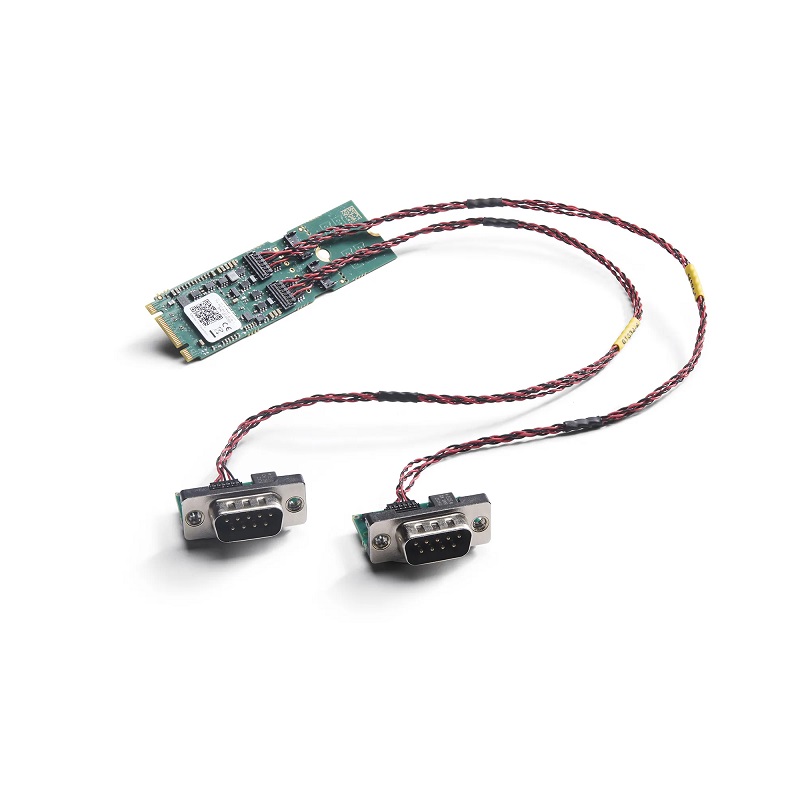

CAN Transceiver 採用獨立的外接模組 Kvaser Flex DB9 01821-1, 可彈性配置於靠近 CAN 網路的位置, 有助於提升訊號完整性, 同時更容易進行 EMC 區域邊界管理。
具備 1 μs 時間戳記解析度, 每通道最高可處理 20,000 messages/s, 並支援 Silent Mode、Error Frame Detection 及 Error Frame Generation 等功能, 專為進階嵌入式系統應用而設計。
Major Features

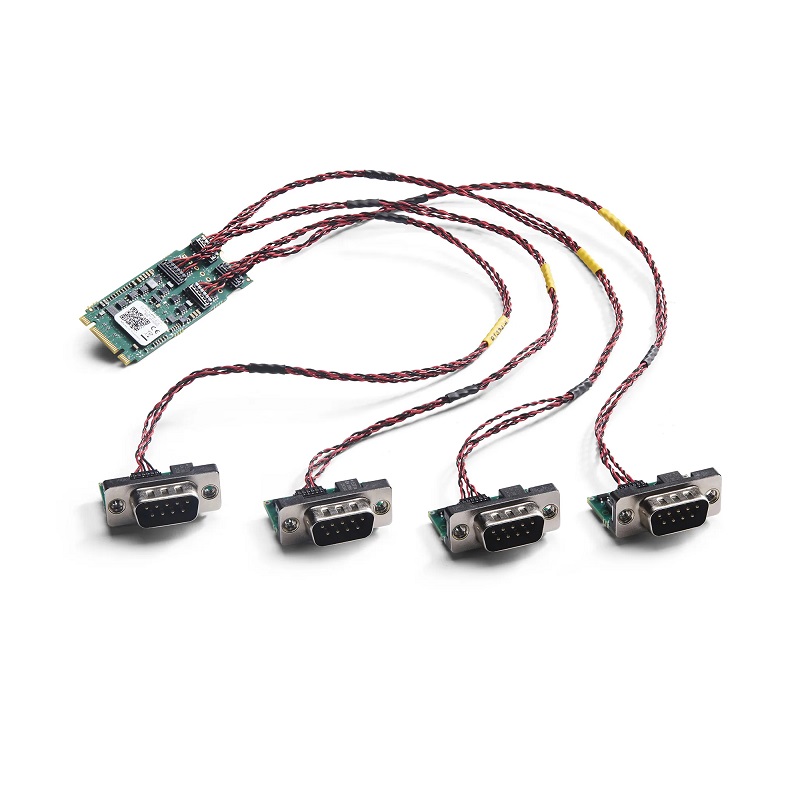

- B+M Keyed M.2 PCI Express CAN 介面, 最多支援 4 個通道
- 可裁切以適用 60 mm 及 80 mm M.2 插槽

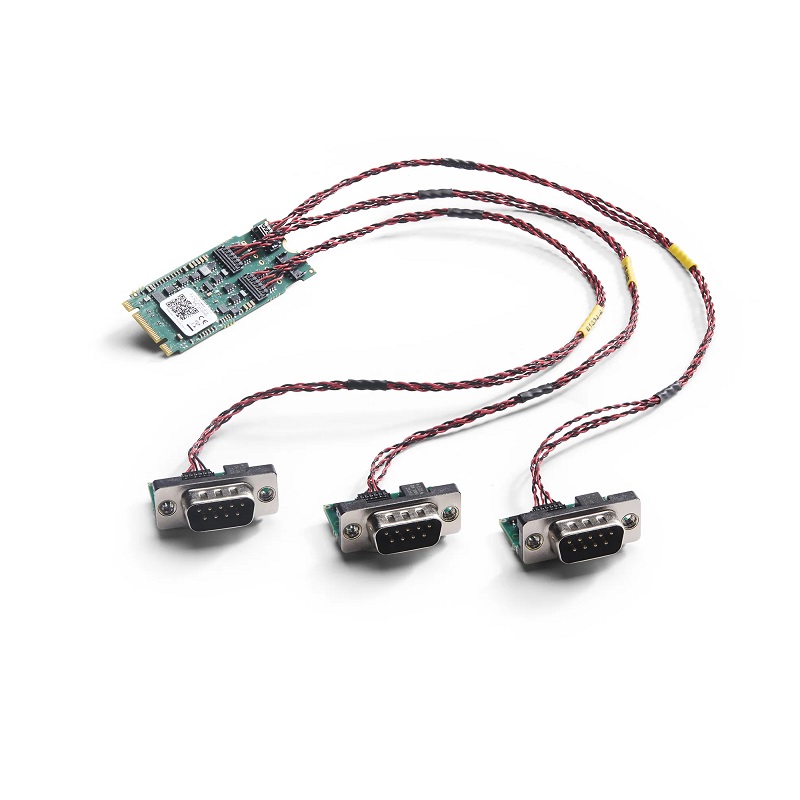

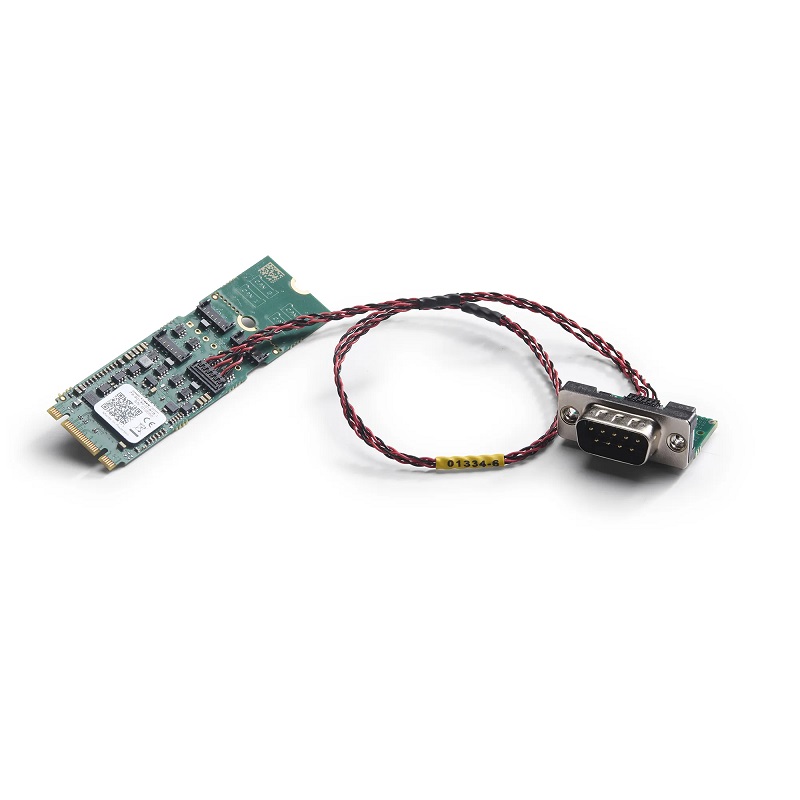

- 可依現有安裝環境與需求, 彈性選擇 1 至 4 個通道
- CAN Module 需另外購買, EAN: 73-30130-01821-1
- 分離式 CAN Module 可降低連接至 CAN Bus 系統時對訊號完整性的影響
- 有助於更容易進行 EMC 區域邊界管理
- 支援 CAN FD, 最高 8 Mbit/s
- 支援 11-bit (CAN 2.0A) 與 29-bit (CAN 2.0B Active) Identifier
- 支援分析工具使用 Silent Mode, 可監聽 Bus 通訊而不干擾網路
- 支援同時使用多個 Kvaser 介面及 SocketCAN
- 快速且簡易的 Plug-and-Play 安裝
- 可使用 Kvaser 免費提供的 CANLIB SDK 開發此系列電路板的軟體
- 高速 CAN 連接介面 (符合 ISO 11898-2), 最高 1 Mbit/s
Specifications
| Bit Rate (kbps) | 20 - 1000 kbps |
|---|---|
| 長度 | 80 mm |
| 寬度 | 22 mm |
| 重量 | 4.8 g |
| 每秒接收訊息數 | 20000 mps |
| 每秒傳送訊息數 | 20000 mps |
| 連接器 | DSUB 9 |
| PC 介面 | No |
| 電器隔離 | M.2 |
| CAN FD Bitrate | 最高 8 Mbit/s |
| 時間戳記解析度 (µs) | 1 µs |
| 錯誤訊框產生 | Yes |
| 錯誤訊框偵測 | Yes |
| IP 防護等級 | Yes |
| 法規符合性 | CE, FCC |
| 作業系統 | Windows 10 (IA-32 and x86-64), Windows 11 (x86-64), Linux |
| 工作溫度範圍 | -40 °C to 85 °C |
| T script | No |
| 通道數 | 4 |
