產品介紹
Description

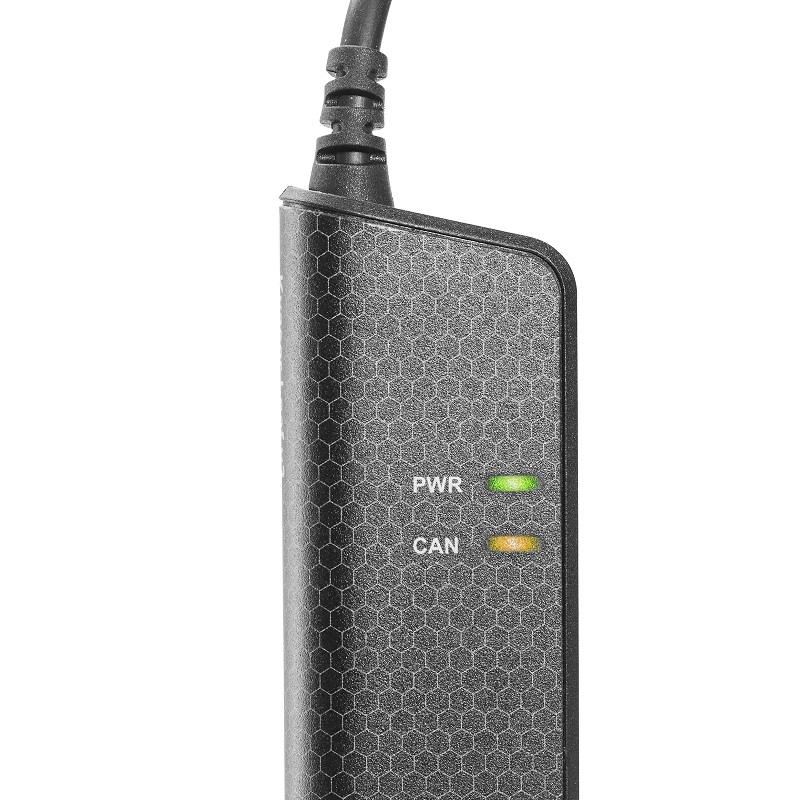

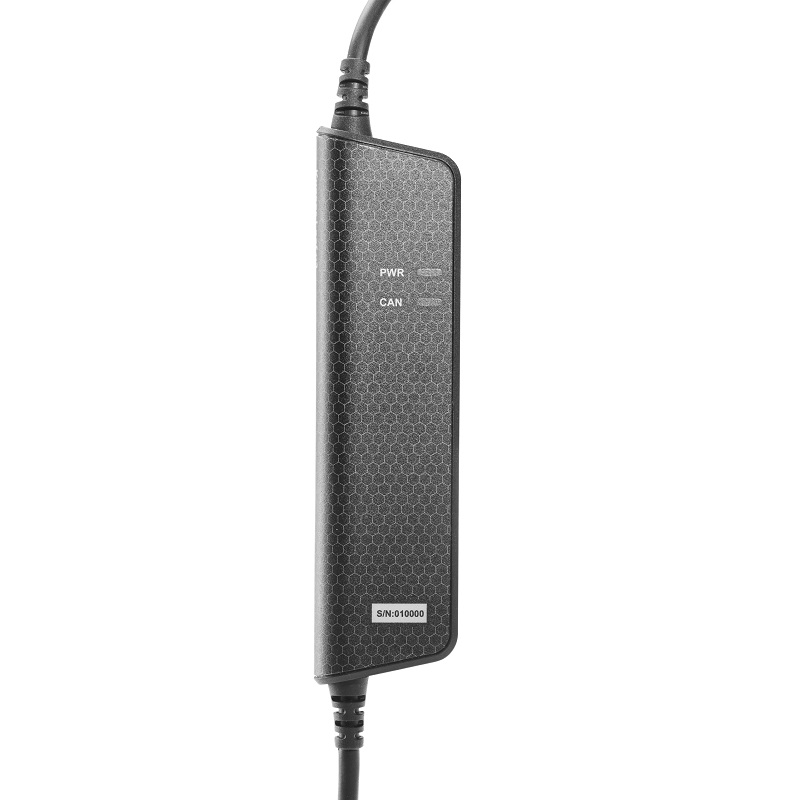

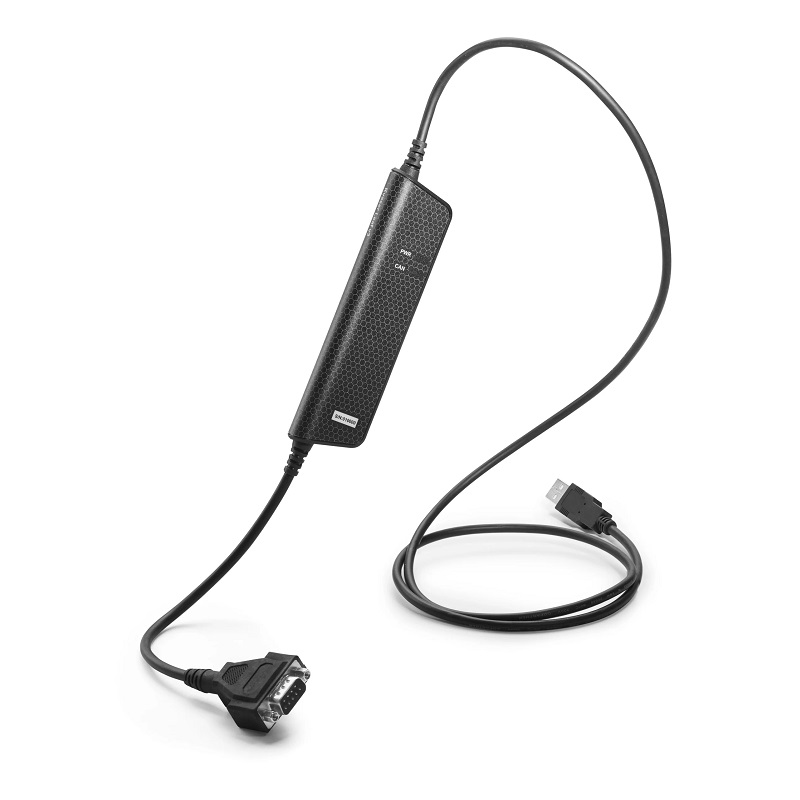

Kvaser Leaf v3 可將電腦連接至 CAN Bus 網路, 用於監控及傳送 CAN 與 CAN FD 資料。產品採用標準 USB 2.0 接頭與 9-pin D-SUB 接頭, 並採用小巧外殼設計, 適合空間受限的應用環境。
內建 CAN SIC 收發器, 即使在嚴苛的網路拓撲環境下, 仍可維持 CAN FD 8 Mbit/s 的穩定通訊。Leaf v3 每秒可處理最多 20,000 個訊息, 每筆訊息皆具備 50 µs 的時間戳記解析度。產品透過 USB 供電, 無需外接電源, 並標準配備電氣隔離功能。
每台 Leaf v3 皆可搭配 Kvaser CanKing 7 使用。CanKing 7 是 Kvaser 免費提供的 CAN 與 LIN Bus 分析軟體, 無需購買授權, 亦無單一使用者授權費用。搭配 Signal Plot 擴充功能, 可將原始 Bus 資料流轉換為即時圖表, 並以工程單位顯示速度、電壓或溫度等數據。
Kvaser 在瑞典進行產品設計與製造, Leaf v3 的設計符合歐盟 Cyber Resilience Act (CRA) 的相關要求。
Major Features
- 免費 Kvaser CanKing 7 分析軟體 - 支援即時訊號繪圖, 無需支付授權費用
- CAN SIC 收發器 - 支援穩定的 CAN FD 8 Mbit/s 通訊, 高速 CAN 最高 1 Mbit/s
- Kvaser 於瑞典進行產品設計與製造
- 符合歐盟 Cyber Resilience Act (CRA) 要求 - 採用 Security by Design 設計理念
- 具備電氣隔離並透過 USB 供電 - 無需外接電源
- 每秒可處理 20,000 個訊息, 每筆訊息具備 50 µs 時間戳記解析度
- 完全相容於 J1939、CANopen、NMEA 2000® 及 DeviceNet
- Silent Mode - 可在不干擾匯流排的情況下監聽 CAN Bus
- 相容於所有 Kvaser CANlib 應用程式, 並支援 SocketCAN
- 可透過單一 PC 同時使用多個 Kvaser 介面
Specifications
| Bit Rate (kbps) | 20 - 1000 kbps |
|---|---|
| 高度 | 17 mm |
| 長度 | 165 mm |
| 寬度 | 35 mm |
| 重量 | 110 g |
| 每秒接收訊息數 | 20000 mps |
| 每秒傳送訊息數 | 20000 mps |
| 連接器 | DSUB 9 |
| PC 介面 | USB |
| CAN FD Bitrate | 最高 8 Mbit/s |
| 時間戳記解析度 (µs) | 50 µs |
| Error Counters Reading | No |
| 錯誤訊框產生 | No |
| 錯誤訊框偵測 | Yes |
| 電器隔離 | Yes |
| IP 防護隔離 | IP40 |
| Silent Mode | Yes |
| 法規符合性 | CE, FCC |
| 作業系統 |
Windows 10 (IA-32 and x86-64) Windows 11 (x86-64) Linux |
| 工作溫度範圍 | -20 °C 至 70 °C |
| T script | No |
| 分類 | Interfaces, Hardware, CAN |
| 通道數 | 1 |
