產品介紹
Description

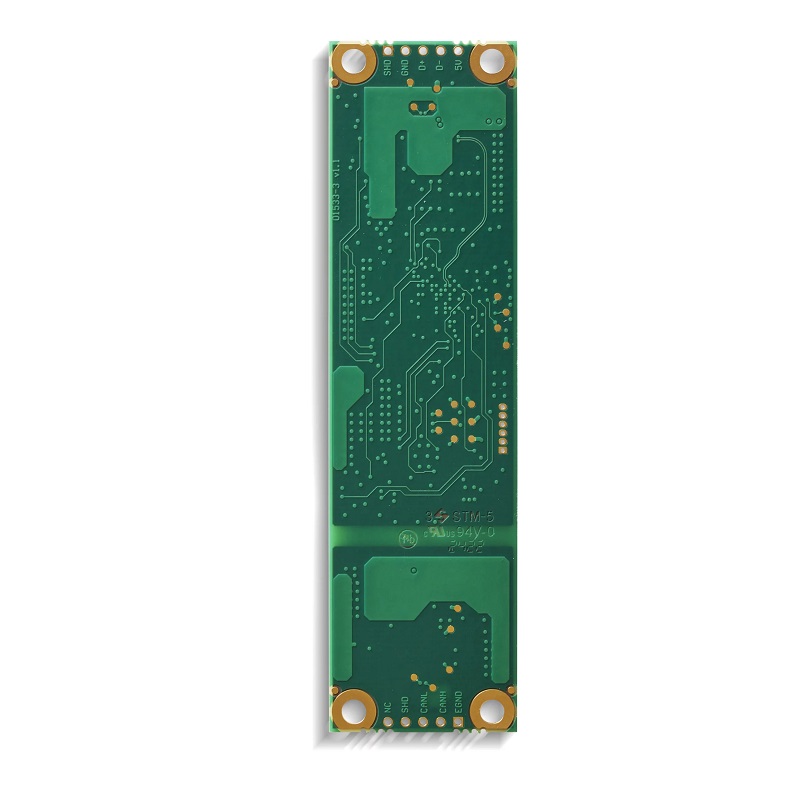

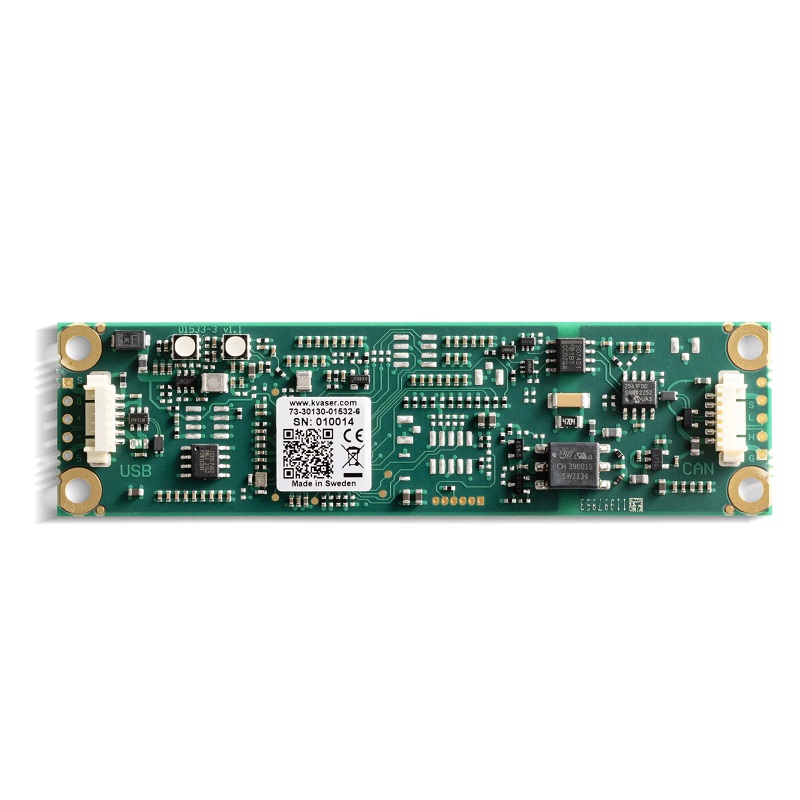

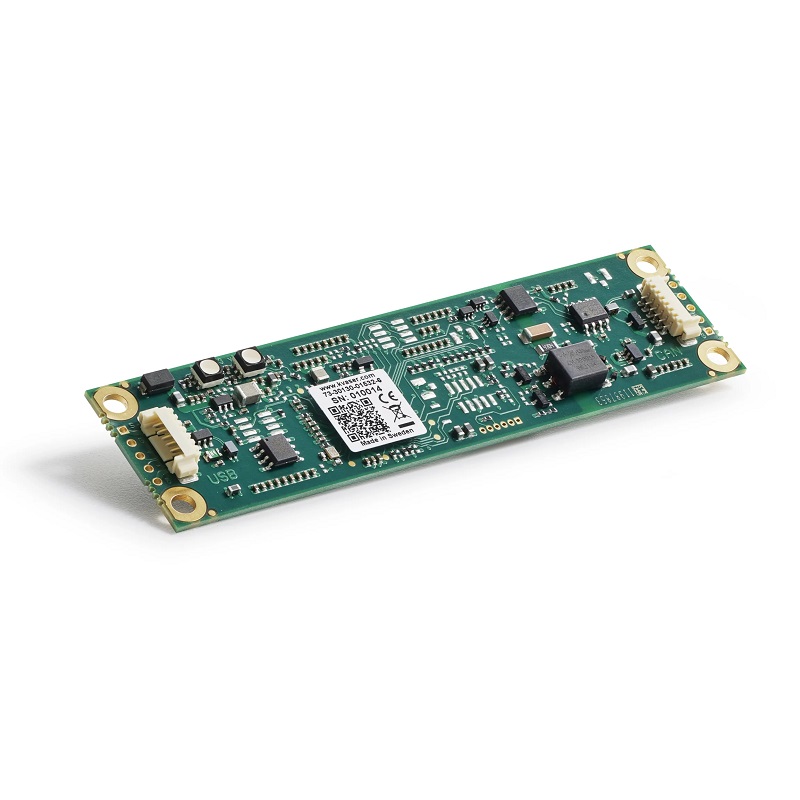

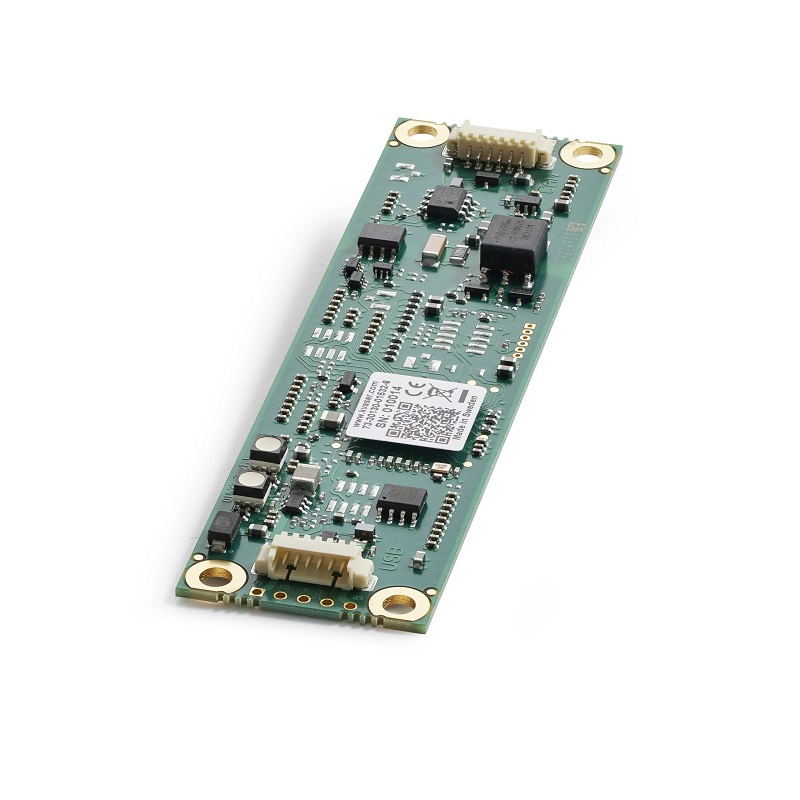

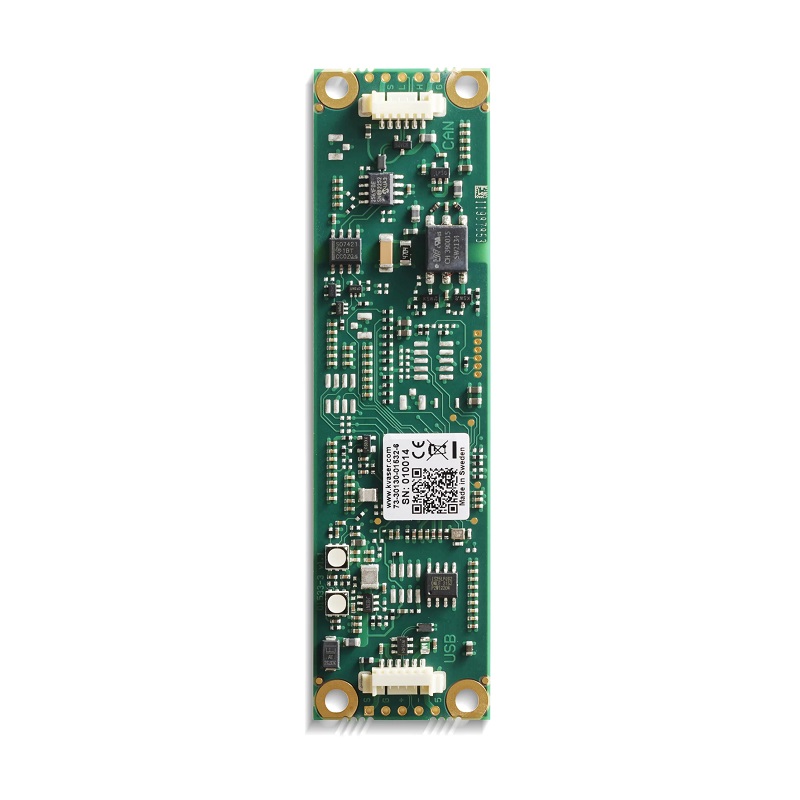

Kvaser Leaf v3 CB 是 Kvaser 熱門單通道高速 USB 2.0-to-CAN Bus 介面 Kvaser Leaf v3 的電路板版本。此電路板具備 50 µs 的時間戳記精度, 並支援 20 kbit/s 至 1 Mbit/s 的廣泛 CAN 位元率範圍。訊息傳輸速率大幅提升至每秒 20,000 個訊息。
Kvaser Leaf v3 CB 在延續業界可靠且高性價比 CAN 介面的同時, 除了支援 CAN FD 外, 更加入重要的 Silent Mode 功能, 可在不傳送訊息的情況下監聽 CAN Bus。
對於希望將 Kvaser Leaf v3 CB 直接替換為 Kvaser Leaf Light HS v2 CB (00733-8) 的客戶, Leaf v3 CB 保留相同的尺寸、安裝孔位置及 LED 位置。此外, 新增的焊接選項可滿足替代接頭或自行組裝 PC 應用的需求。
Major Features
- 透過 USB 接頭供電。
- 支援 CAN FD, 最高 8 Mbit/s。
- 快速且簡易的 Plug-and-Play 安裝。
- 支援 11-bit (CAN 2.0A) 與 29-bit (CAN 2.0B Active) Identifier。
- 支援分析工具的 Silent Mode, 可在不干擾匯流排的情況下監聽 CAN Bus。
- 每秒可處理 20,000 個訊息, 每筆訊息具備 50 µs 的時間戳記解析度。
- 100% 相容於使用 Kvaser CANlib 開發的其他 Kvaser CAN 硬體應用程式。
- 支援 SocketCAN。
- 支援多個 Kvaser 介面同時使用。
- 相容於 J1939、CANopen、NMEA 2000® 及 DeviceNet。高層協定的轉譯由使用者應用程式處理。
Specifications
| Bit Rate (kbps) | 20 - 1000 kbps |
|---|---|
| 高度 | 5 mm |
| 長度 | 100 mm |
| 寬度 | 27 mm |
| 重量 | 10 g |
| 每秒接收訊息數 | 20000 mps |
| 每秒傳送訊息數 | 20000 mps |
| 連接器 | MOLEX 6-PIN |
| PC 介面 | USB |
| CAN FD Bitrate | 最高 8 Mbit/s |
| 時間戳記解析度 (µs) | 50 µs |
| 錯誤訊框產生 | No |
| 錯誤訊框偵測 | Yes |
| 電器隔離 | Yes |
| IP 防護等級 | IP00 |
| Silent Mode | Yes |
| 法規符合性 | CE, FCC |
| 作業系統 |
Windows 10 (IA-32 and x86-64) Windows 11 (x86-64) Linux |
| 工作溫度範圍 | -20 °C 至 70 °C |
| T script | No |
| 分類 | Hardware, Interfaces |
| 通道數 | 1 |
