Kvaser Flex DB9
Part No.: MPKV-01821-1
Kvaser Flex DB9 可搭配 M.2 PCIe xCAN, 提供精巧且具電氣隔離功能的外接式 CAN/CAN FD 收發器, 兼顧訊號完整性與安裝位置的彈性。
產品介紹
Description

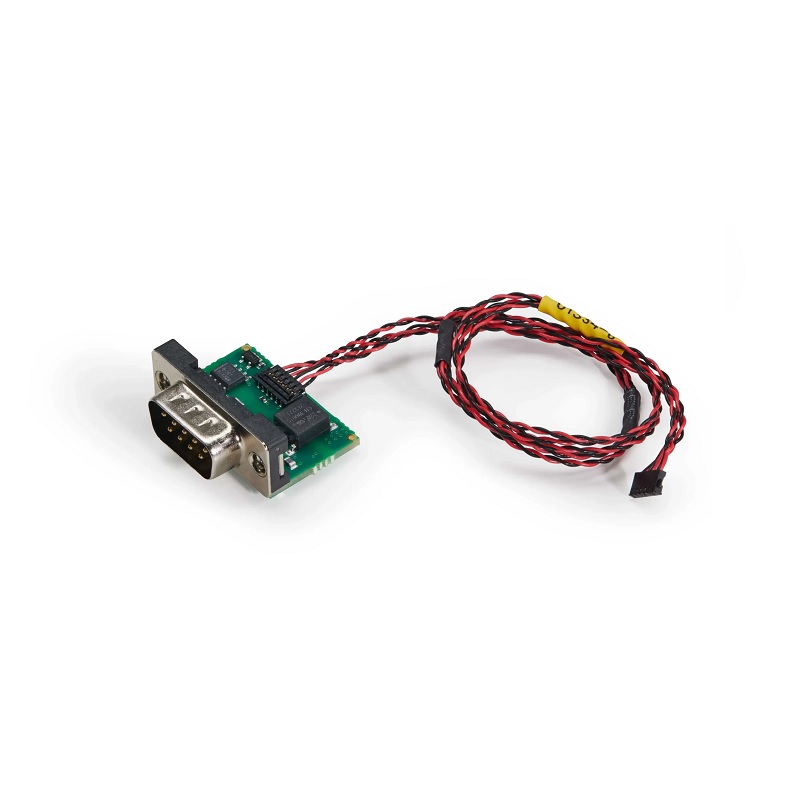

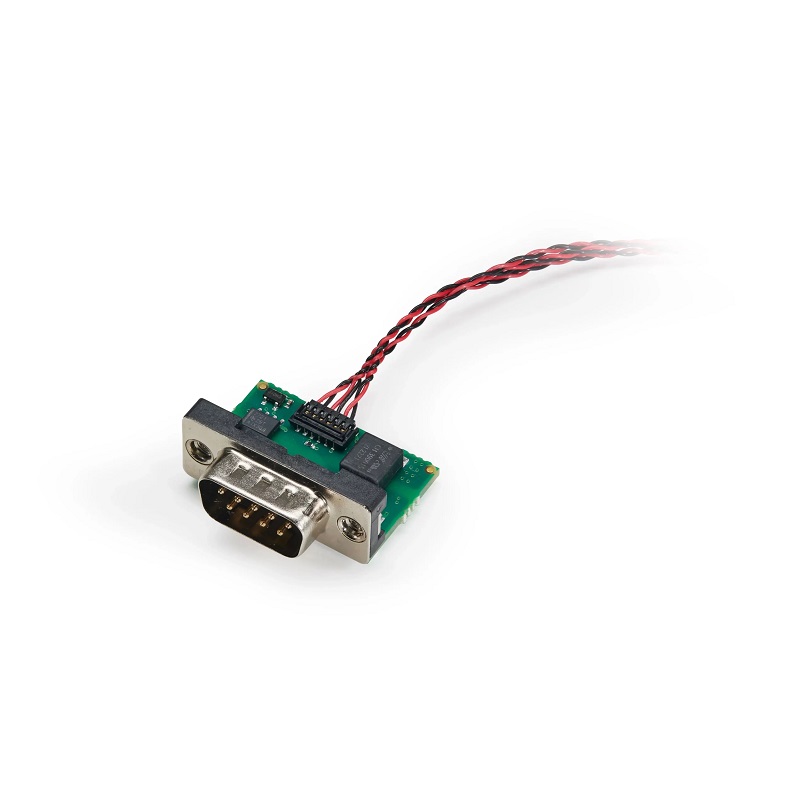

Kvaser Flex DB9 是一款精巧的 CAN/CAN FD 收發器模組, 具備電氣隔離功能, 並整合主動式 D-SUB 9 連接器, 提供穩固且符合標準的 CAN 介面。
本產品專為搭配 Kvaser M.2 PCIe xCAN 控制卡 (01818-1) 使用而設計, 每個模組提供 1 個獨立的 CAN/CAN FD 通道, 可安裝於靠近車輛或工業 CAN 配線的位置, 以維持最佳訊號完整性。
透過將收發器與連接器移至主板外部, Kvaser Flex DB9 可縮短支線長度, 改善電磁相容性 (EMC) 表現, 並簡化不同 EMC 區域邊界的管理, 讓系統整合商能更靈活地配置各通道於目標系統內的位置。

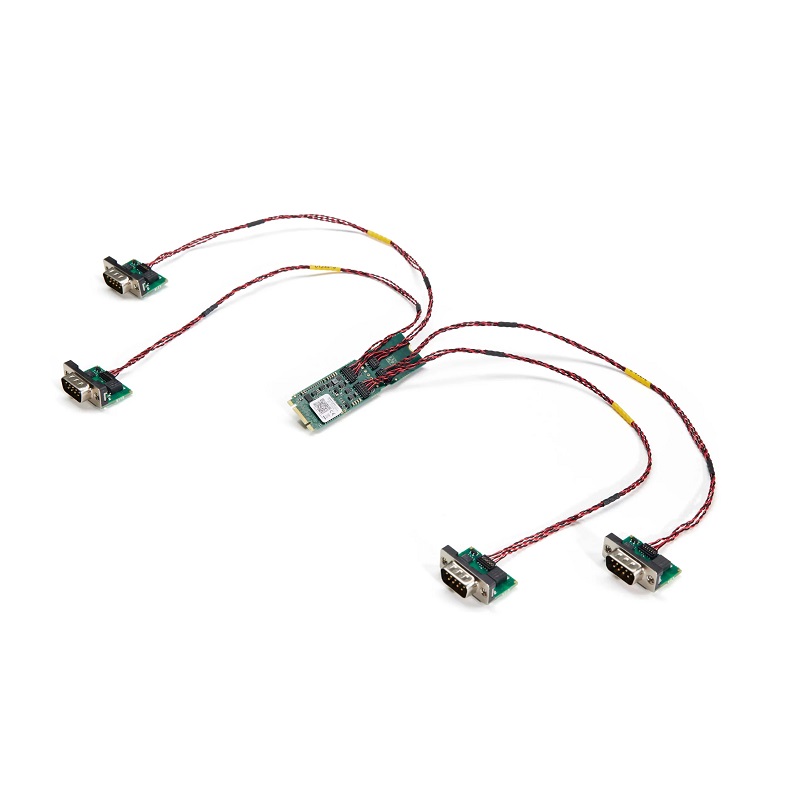

本產品採單個模組販售, 使用者可依應用需求, 彈性擴充至 1 至 4 個 CAN 通道。
Major Features
- 主動式 CAN/CAN FD 收發器, 具備電氣隔離功能, 並整合 D-SUB 9 連接器。
- 專為 Kvaser M.2 PCIe xCAN 控制卡設計, 每個模組提供 1 個通道。
- 支援最高 8 Mbit/s 的 CAN FD 傳輸速率, 高速 CAN 符合 ISO 11898-2 標準。
- 配備堅固耐用的 D-SUB 9 介面, 採用符合業界標準的接腳配置 (CiA 建議)。
- 透過縮短與 CAN Bus 之間的實體距離, 提升訊號完整性。
- 有助於簡化 EMC 電磁相容性區域邊界管理。
- 體積精巧、重量輕, 適合整合至嵌入式系統。
Specifications
| 位元傳輸速率 (kbps) | 20 - 1000 kbps |
|---|---|
| 長度 | 30 mm |
| 寬度 | 26 mm |
| 重量 | 9.4 g |
| 連接器 | DSUB 9 |
| CAN FD 位元傳輸速率 | 最高 8 Mbit/s |
| 電器隔離 | Yes |
| 法規符合性 | CE, FCC |
| 工作溫度範圍 | -40 °C 至 85 °C |
| 通道數 | 1 |
