產品介紹
Description
Kvaser DIN Rail SE410S-X10 是一款功能強大的 Ethernet-to-CAN/CAN FD 介面, 支援 Kvaser t-script。產品具備 4 個 CAN/CAN FD 通道, 支援透過擴充模組提供 I/O 功能, 並內建 16 GB Flash 儲存空間。

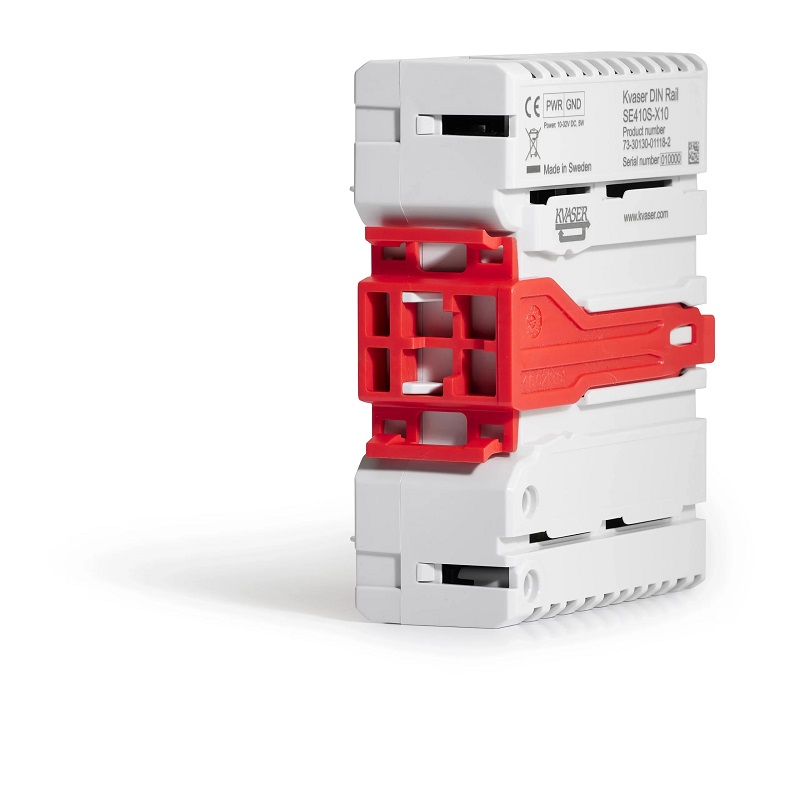

Kvaser DIN Rail SE410S-X10 可作為 I/O 擴充模組的 Master。產品外殼配備智慧型安裝卡扣, 可直接安裝於 DIN 導軌, 方便進行設備安裝。I/O 模組與 Kvaser DIN Rail SE410S-X10 之間採用光學匯流排進行通訊, 因此模組之間無需額外連接線材。
I/O 模組可透過 Kvaser CANlib SDK (經由 Ethernet) 進行控制, 也可直接透過 Kvaser t-script 在裝置上進行控制。Kvaser DIN Rail SE410S-X10 相容於使用 Kvaser CANlib SDK 的應用程式。
備註: Kvaser DIN Rail SE410S-X10 最多支援 4 個 I/O 擴充模組, 可選擇類比、數位及 Relay 模組。
Major Features
- 安裝快速且簡單。
- 多通道 CAN-to-Ethernet 介面。

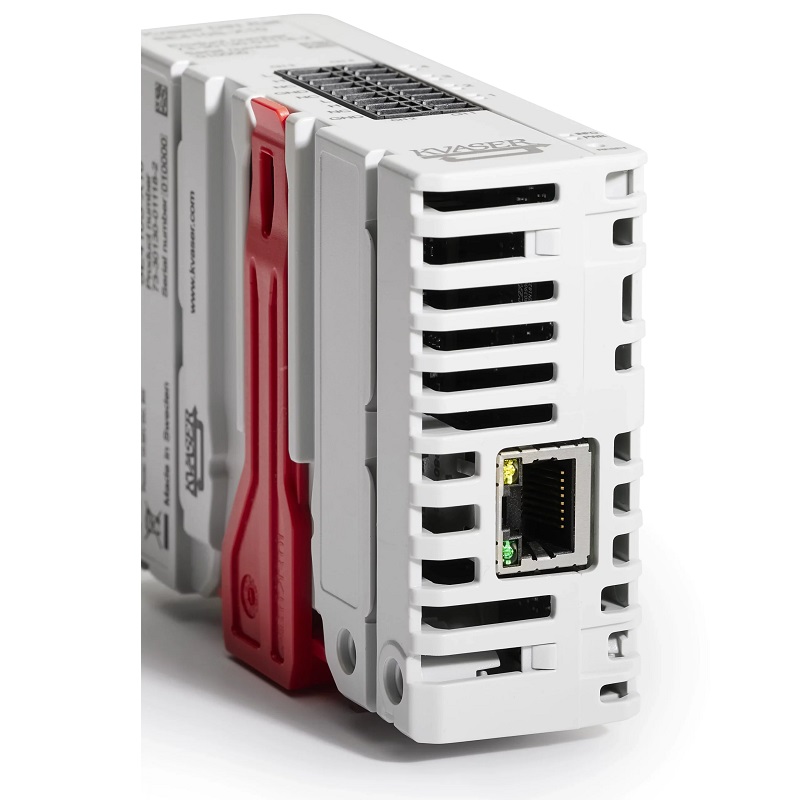

- Ethernet 連接採用標準屏蔽 RJ45 接頭, 並支援 Auto-MDIX 功能。
- CAN 通道具備電氣隔離。
- 完全相容於 J1939、CANopen、NMEA 2000 及 DeviceNet。
- 輕量化塑膠外殼, 可直接安裝於 DIN 導軌, 無需任何工具。
- 最多可搭配 4 個擴充模組, 提供數位及/或類比輸入輸出功能, 並可透過 Kvaser CANlib 進行控制。
- 支援 Kvaser t-script 程式, 可實現 Gateway 等進階功能。
- 相容於所有使用 Kvaser CANlib 的 Kvaser 應用程式, 包括 PCIcan、USBcan 等裝置。
- 可將 Kvaser t-script 程式儲存至內建 Flash 儲存空間。
- 支援開機自動執行 t-script。
Specifications
| Bit Rate (kbps) | 50 - 1000 kbps |
|---|---|
| 高度 | 101 mm |
| 長度 | 75 mm |
| 寬度 | 36 mm |
| 重量 | 127 g |
| 每秒接收訊息數 | 20000 mps |
| 每秒傳送訊息數 | 20000 mps |
| 連接器 | RJ45 |
| PC 介面 | Ethernet RJ45 |
| CAN FD Bitrate | 最高 8 Mbit/s |
| 時間戳記解析度 (µs) | 100 µs |
| 錯誤訊框產生 | Yes |
| 錯誤訊框偵測 | Yes |
| 電氣隔離 | Yes |
| Silent Mode | Yes |
| 法規符合性 | CE, FCC |
| 作業系統 |
Windows 7 (IA-32 and x86-64) Windows 8 (IA-32 and x86-64) Windows 10 (IA-32 and x86-64) Windows 11 (x86-64) |
| 工作溫度範圍 | 5 °C 至 65 °C |
| t script | Yes |
| 分類 | DIN Rail, Interfaces, Hardware, CAN |
| 通道數 | 4 |
