Description

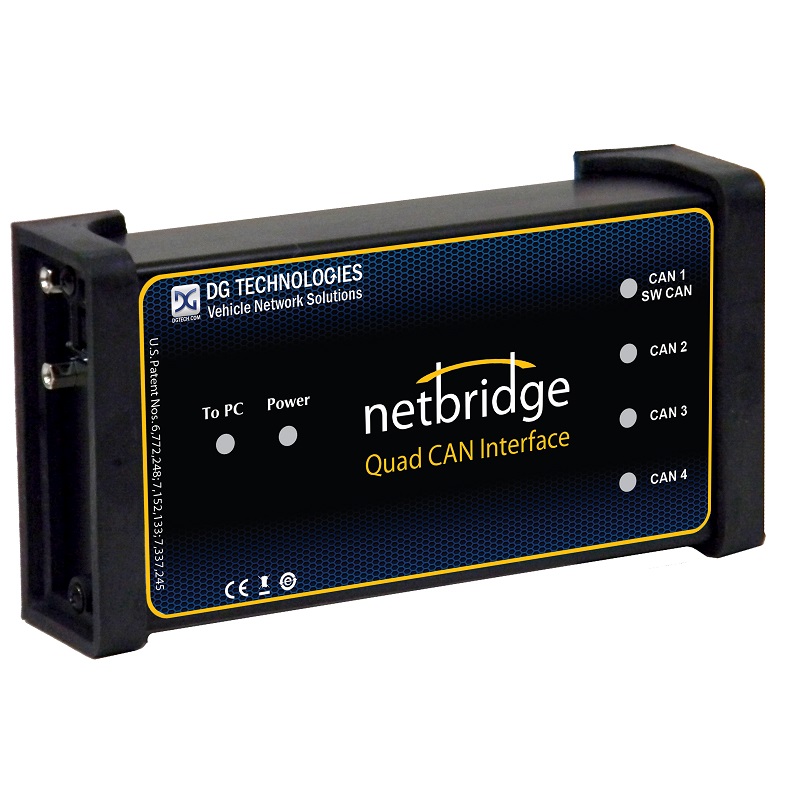

一款適用於車輛網路開發的多功能低成本車輛網路介面。

如果您的開發工作需要使用多個 CAN 通道, NetbriDGe 可提供目前市場上極具成本效益的單通道方案。

高性價比的 CAN Pass-Thru 介面硬體。 可用於驗證、網路開發, 以及測試治具與模組之間的網路通訊。同時也非常適合 EOL 測試, 並可搭配您自行開發的軟體, 用於 ECU 與車輛網路原型開發。NetbriDGe 相容於目前業界的各項標準。

NetbriDGe 提供符合業界標準的工程與開發用車輛網路應用, 可透過資料匯流排傳送/接收訊息, 與待測裝置、車輛網路或測試治具進行通訊。搭配開放式 25-pin DB 連接線, 對於偏好自行撰寫軟體的工程師而言, 是理想的 CAN 與 LIN 開發工具。

• 4 個高速 CAN 通道
• 1 個 Single Wire CAN 通道
• 可模擬 LIN Master 和/或 Slave 節點
• 支援 LIN Bus Version 1.2、1.3、2.x
• 可即時存取訊號與訊框資料 (讀取/寫入)
• 多協定支援 - CAN 診斷與 J1939
• CAN 通道速度可選擇, 最高 1 Mbps
• 支援 J2534 診斷與重新燒錄應用
• 支援 Rest Bus Simulation、ECU 測試、自動化測試系統與軟體開發
• 每個 CAN 通道皆配備 LED 指示燈
• 提供 Pin 腳位配置標示, 方便設定
• 高速 USB 與 PC 通訊
• 堅固的鋁製外殼, 搭配防護橡膠護角

支援協定

• J2534
• SW-CAN/ J2411
• J1939
• LIN/ J2602
• ISO 15765

套件內容

• DG-NBRIDGE
• DG-DPA-15U-CABLE
• DG-SAINT2-CABLE
• 軟體與驅動程式 CD
• QuickStart Guide
• 攜帶盒

Specifications

• CAN 相容性: CAN 2.0A (11-bit ID)、CAN 2.0B (29-bit ID)、ISO 11898
• 協定支援:
  • SW CAN (SAE J2411)、SAE J1939、LIN、J2602
  • CAN 診斷 (ISO 15765)
• 裝置驅動程式: SAE J2534-1
• HS-CAN 位元率: 5-1000 Kbps, 支援自動鮑率偵測
• LED 指示燈: Power、PC、CAN1、CAN2、CAN3、CAN4 Traffic
• 作業系統相容性: Vista、Win7 (32/64-bit)、Win8 (32/64-bit)、Win10
• USB-PC 介面: USB 2.0
• 處理器: 90 MIPS RISC 架構設計
• 韌體: 支援現場升級
• 尺寸: 6.1" x 2.5" x 1.2"
• 工作溫度範圍: -40°C 至 +85°C
• 工作電壓: 9-32 VDC, 相容工業系統 24 VDC
• 工作電流: 最大 250 mA
• 電氣隔離: 具備瞬態電壓與反向電壓保護
• 產業認證: CE、RoHS
