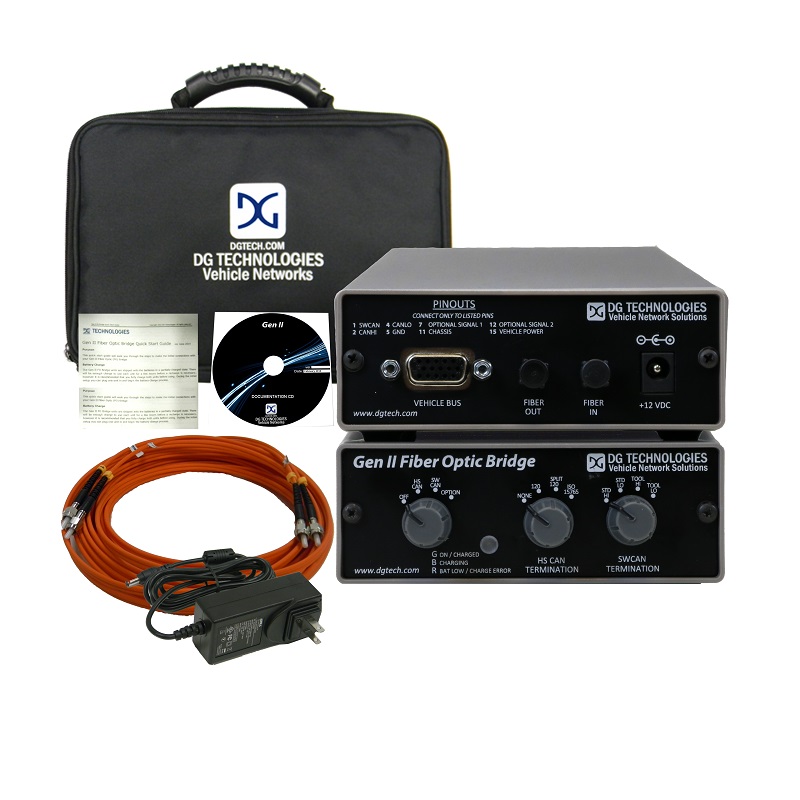

GEN II FOB
Part No.: MPDG-GENII-FOB
用於電磁測試室測試的可互換式 CAN/LIN 光纖橋接器與衛星模組
※ 標高電子為美國 DG Technologies 於台灣之唯一授權代理商。
產品介紹
Description
光纖轉換器透過共用的 Bridge 與 Satellite 模組, 並以光纖線纜互相連接, 將車輛 CAN/LIN 匯流排訊號進行電氣隔離, 適用於 EMI 與 EMC 測試。
優點
- 在待測裝置 (DUT) 與監控設備之間傳輸訊號
- 在 EMI/EMC 測試期間, 提供車輛網路的光學隔離
- 相容於所有 CAN 協定 (HS、LS、SW、CAN FD)
- Bridge 與 Satellite 模組可互換
- 操作介面簡單易用, 可快速完成設定
- Bridge 與 Satellite 模組之間僅需使用 2 條光纖
-
符合或超越汽車 EMC 測試規範
- 輻射放射 (Radiated Emissions)
- 大電流注入 (Bulk Current Injection, BCI)
- 輻射抗擾度 (Radiated Susceptibility)
- 可充電電池單次充電可提供約 12 小時的操作時間
-
可透過旋轉開關選擇終端電阻
- 無
- 120 Ohm
- Split 120 Ohm
- ISO 15765 AC 終端
- 可在正常 CAN 匯流排速度下, 準確傳遞 Pass-Thru 高電壓喚醒訊號
支援協定
LIN
- 支援 LIN Version 2.X
- 支援 20K bps 資料傳輸速率
- 可使用外部電池作為匯流排電壓參考
CAN FD
- 支援 Bosch 推出的新一代高速 CAN 標準
- 高速 CAN Arbitration Phase 支援最高 1 Mbps
- Data Phase 支援最高 5 Mbps+
High Speed CAN
- 高速 CAN 支援最高 1 Mbps
- 符合 ISO 11898 實體層規範
-
可透過旋轉開關選擇終端電阻
- 無
- 120 Ohm
- Split 120 Ohm
- ISO 15765 AC 終端
Single Wire CAN
- 支援 Normal 與 High Speed 模式
- 可選擇是否使用工具端終端電阻
- 完全符合 GMW3089 V2.4 與 J2411 Single Wire CAN 規範, 適用於 Class B 車內通訊
- 可在正常匯流排速度下, 準確傳遞 Pass-Thru 高電壓喚醒訊號
