Description

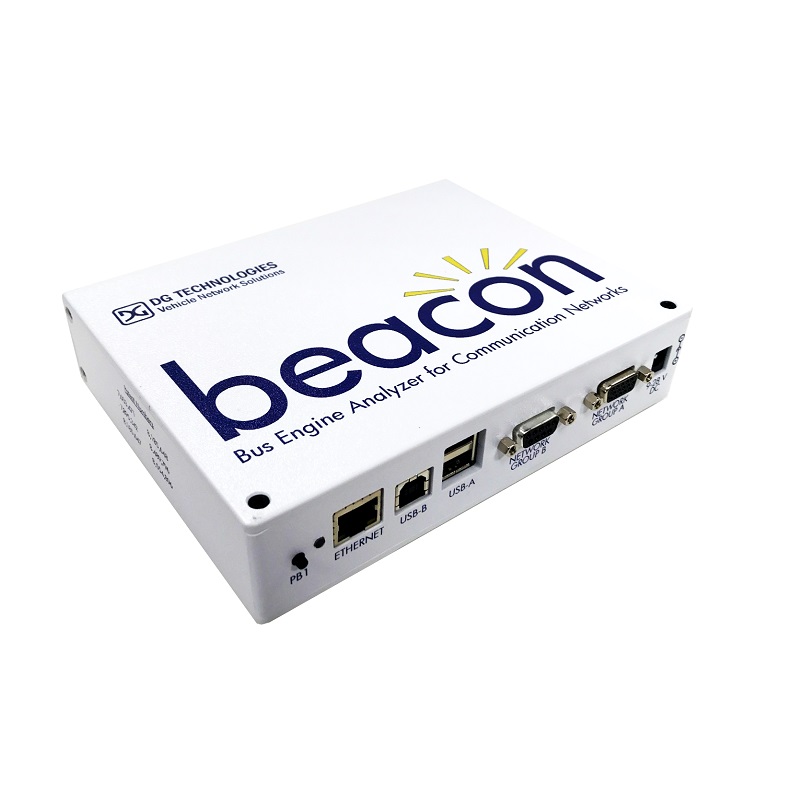

新一代車輛網路測試工具, 提供硬體與軟體支援, 適用於車輛網路測試、ECU 原型開發、資料記錄、匯流排分析、模擬、驗證、診斷、重新編程等多種應用。購買 Beacon 即包含 Hercules 分析軟體, 且硬體相容於多種開源軟體及其他業界標準軟體工具。

產品特色

• 採用經過驗證的平台, 提供高階資料記錄與分析功能
• 支援硬體模擬與軟體驗證
• 6 個 HS CAN/CAN FD 通道
  • 選配 8 個可設定 HS CAN 通道
• 支援 microSD 卡資料記錄, 儲存容量最高 64 GB
• 隨附 Gryphon Data Logger 與資料記錄器設定軟體, 可建立設定檔
• 支援診斷與重新編程
• 隨附 Hercules 軟體, 適用於 ECU 開發、資料收集/分析、硬體模擬與測試
• 支援 ECU 開發
• 支援嵌入式應用
• 可同時讓多個 PC 應用程式與 Beacon 連線
• 支援 Wireshark, 可自動識別並解析 Gryphon 通訊協定
• 支援搭配車輛專用 LDF 檔案 (LIN Definition Files) 進行工作台測試, 節省大量車內測試所需的時間與成本
• 可讀取 LIN LDF 檔案, 並依據 LDF 檔案模擬 LIN Master 與 Slave 節點

優點

• 6 個高速 CAN/CAN FD 通道
• 1 個 Single Wire CAN 通道
• 1 個 Fault Tolerant CAN 通道
• 2 個 Local Interconnect Network (LIN) 通道
• 100 Mbps Ethernet 連線
• 支援 Wi-Fi
• 支援 USB 連線
• 內建儲存媒體
• 可透過 USB、車輛或隨附的 12 V 電源轉接器供電

Specifications

Beacon

• 處理器: ARM Cortex-A8, 1 GHz 核心速度
• RAM: 512 Mbytes SDRAM
• NAND Flash 記憶體: 512 Mbytes

作業系統

• Linux OS
• 內建 Web Server
• 支援 BEACON® 上的標準 TCP/IP 服務 (FTP、SSH 等)
• 模組驅動程式與應用程式

資料儲存

• microSD 卡最高支援64GB

電器規格

• 典型電流: 12.0 VDC 輸入時為 1600mA

輸入電壓:

• 最低輸入電壓: 6 VDC
• 最高輸入電壓: 32 VDC

工作溫度範圍

• -40 ºC 至 +85 ºC (-40 ºF 至 +185 ºF)

儲存溫度範圍

• -40 ºC 至 +85 ºC (-40 ºF 至 +185 ºF)

相對濕度

• 5 ... 95%

IP 防護等級

• IP54

尺寸 (W x H x D)

• 171.45 mm x 38.1 mm x 133.35 mm (6.75 in x 1.5 in x 5.25 in)

重量

• 約 362 g (0.8 lb)

介面

• (1) USB-B
• (2) USB-A
• (1) Ethernet (100 Mbps Ethernet)
• (2) 9-pin 與 15-pin 接頭

LAN

• Ethernet 連接

CAN 測量輸入

• 高速 CAN, 符合ISO標準

標準硬體

• 6 個 HS CAN 通道
• 1 個 SW CAN
• 1 個 FT CAN
• 2 個 LIN 通道
• 6 個 CAN FD 通道
• 選配 8 個 CAN FD 通道

資料記錄與網路閘道

• 透過標準 USB 支援 Wi-Fi
• 100 Mbps Ethernet 連線
• USB 連線
• USB 2.0
• 支援現場升級韌體
• 內建儲存媒體
• 電源轉接器或車輛供電
• 12 VDC 通用 AC 電源轉接器

PC 軟體 - PC 版

隨附 Hercules 分析軟體:

• 易於使用的直覺式選單結構
• 支援 OBD-II 與 ISO 診斷服務
• 可與多種車輛通訊協定介接
• 快速檢視、儲存與建立訊息
• 支援資料記錄與回放, 並附帶時間戳記
• 可依據訊息或訊號進行篩選/觸發
• 即時訊號繪圖
• 可傳送單一訊息與廣播訊息, 支援快速鍵操作

資料監控

• 滾動式監控視窗顯示帶有時間戳記的訊息
• 訊號監控視窗顯示具工程單位數值的訊號
• In-Place 監控視窗以不同顏色顯示訊息活動狀態

Frame Responder

• 可設定觸發條件, 根據使用者指定的接收訊息傳送回應訊息
• 支援匯入 DBC 檔案
• 可儲存/載入 XML 設定

Gryphon Data Logger

隨附 Gryphon Data Logger 軟體:

• 可設定為 Responder 或 Simulator
• 可設定觸發條件, 根據使用者指定的接收訊息傳送回應訊息
• 圖形化使用者介面
• 支援多通道資料收集與篩選
• 可使用計時器、計數器與時鐘進行自訂設定
• 依據篩選條件設定觸發
• 傳送訊息
• 建立事件
• 設定 Master 與 Sub-Schedule
• 自動將資料記錄傳送至伺服器

後處理

• 分析
• 備份

軟體相容性

• 相容 J2534 與 RP1210 API
• 相容 Wireshark、MATLAB、LabVIEW 等軟體
• 提供 32-bit C、C++ 與 VB 函式庫及範例
• 設定軟體 (Windows, 外部): 可設定為 Responder 或 Simulator

無線選項

• 透過 Nano USB 轉接器提供 Wireless LAN

協定

• ISO 15765 診斷服務

標準線材

• HD15 公接頭開放式線材
• RJ45 Ethernet 線
