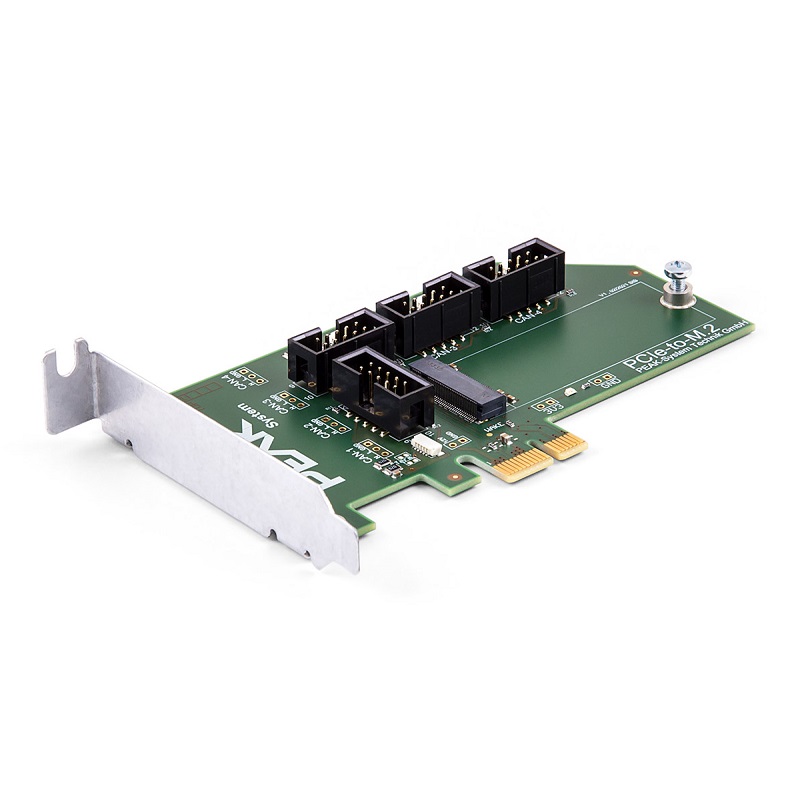

PCIe-M.2 Low-Profile Adapter
Part No.: MPPK-003023
適用於 M.2 卡的 PCI Express 低矮型轉接卡
※ 標高電子為德國 PEAK-System 於台灣之唯一授權代理商。
產品介紹
Description

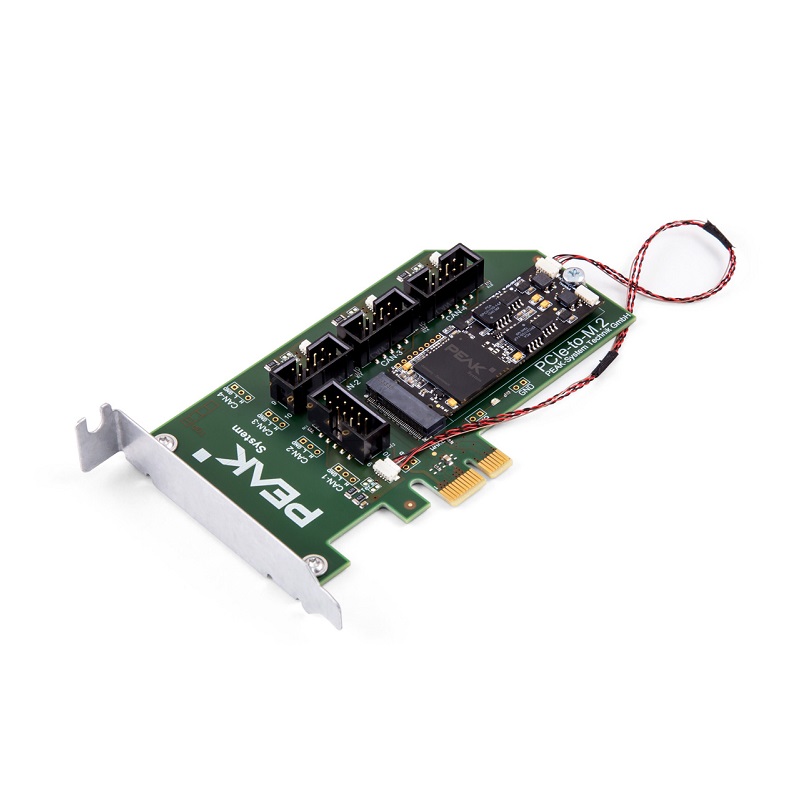

PCIe-M.2 Low-Profile Adapter 可讓 M.2 介面卡安裝於採用低矮型機殼的電腦中。此轉接卡主要設計用於搭配 PCAN-M.2 CAN 介面卡使用。
除了 PCAN-M.2 標準的 D-Sub 連接線外, 也可透過排針接頭或焊接方式連接最多 4 個 CAN 通道。此外, 每個 CAN 通道均配備可啟用或停用的分裂式終端電阻 (Split Termination)。
Specifications
- 低矮型設計 (Low-Profile), 適用於低矮型電腦機殼
- 配備 PCIe x1 電腦擴充卡, 可安裝於 PCI Express 插槽
- 配備 M.2 (2260 / M-Key) 介面卡螺絲固定座
-
CAN 通道可選擇以下連接方式:
- PCAN-M.2 的 D-Sub 連接線
- 10 Pin 排針接頭
- 焊接接點
- 每個 CAN 通道均可透過焊接跳線個別啟用終端電阻
- 配備電源狀態 LED 指示燈
- 轉接卡供電電壓為 3.3 V
- 加寬工作溫度範圍: -40 至 +85 °C (-40 至 +185 °F)
Scope of Supply
- IPEH-003023: PCIe-M.2 Low-Profile Adapter, 隨附已安裝的插槽擋板
- 產品手冊: PDF 格式
