Description

SAE J1939 通訊協定為重型車輛的各項元件建立標準化的 CAN 訊息, 用於元件間的通訊與診斷, 適用於工程機械、拖拉機及農業機械等車輛。此類應用通常使用堅固耐用的 DEUTSCH 接頭進行車載診斷連接。

PCAN-Cables J1939 系列轉接線可將 DEUTSCH 接頭的 CAN 訊號線引出至 D-Sub 母接頭, 方便透過 PEAK-System CAN 介面存取 CAN 訊號。

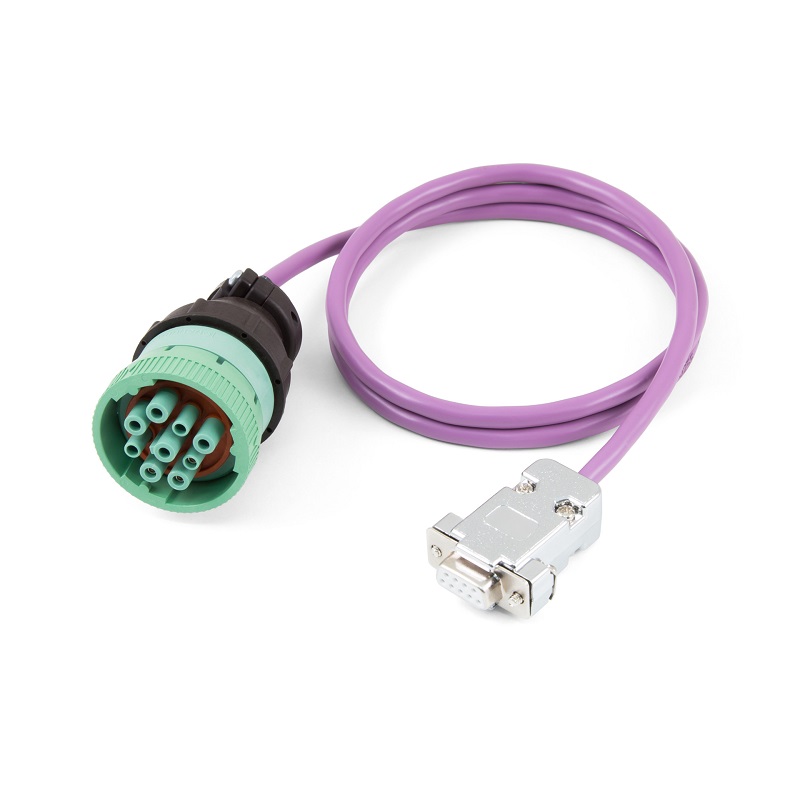

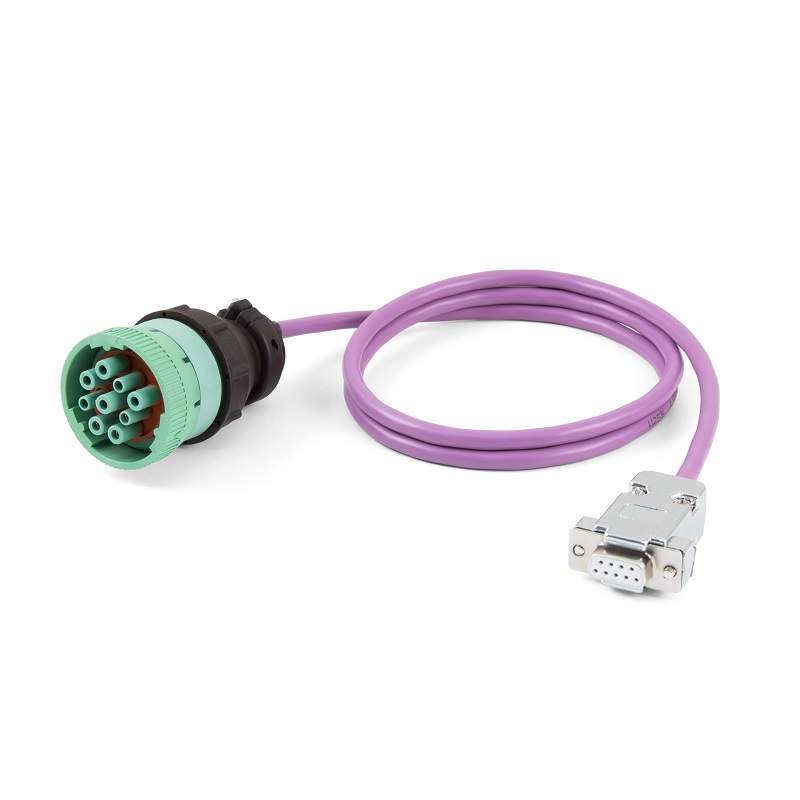

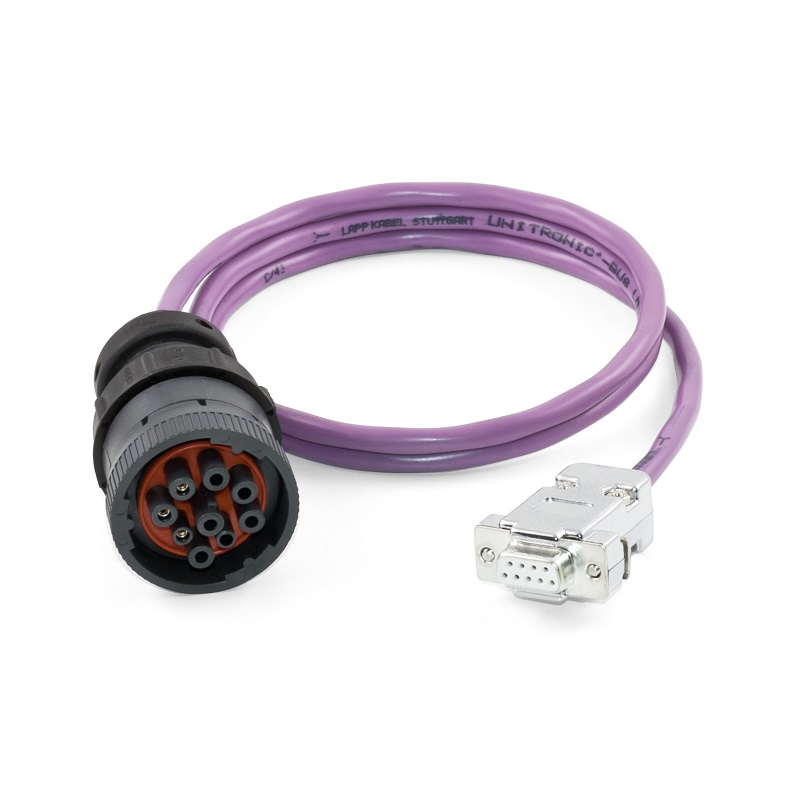

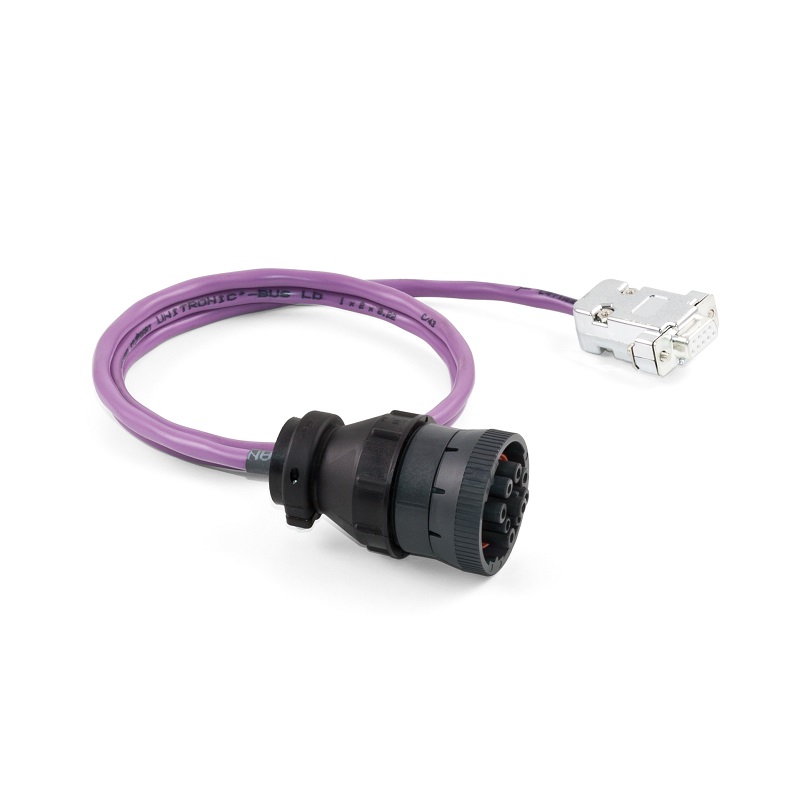

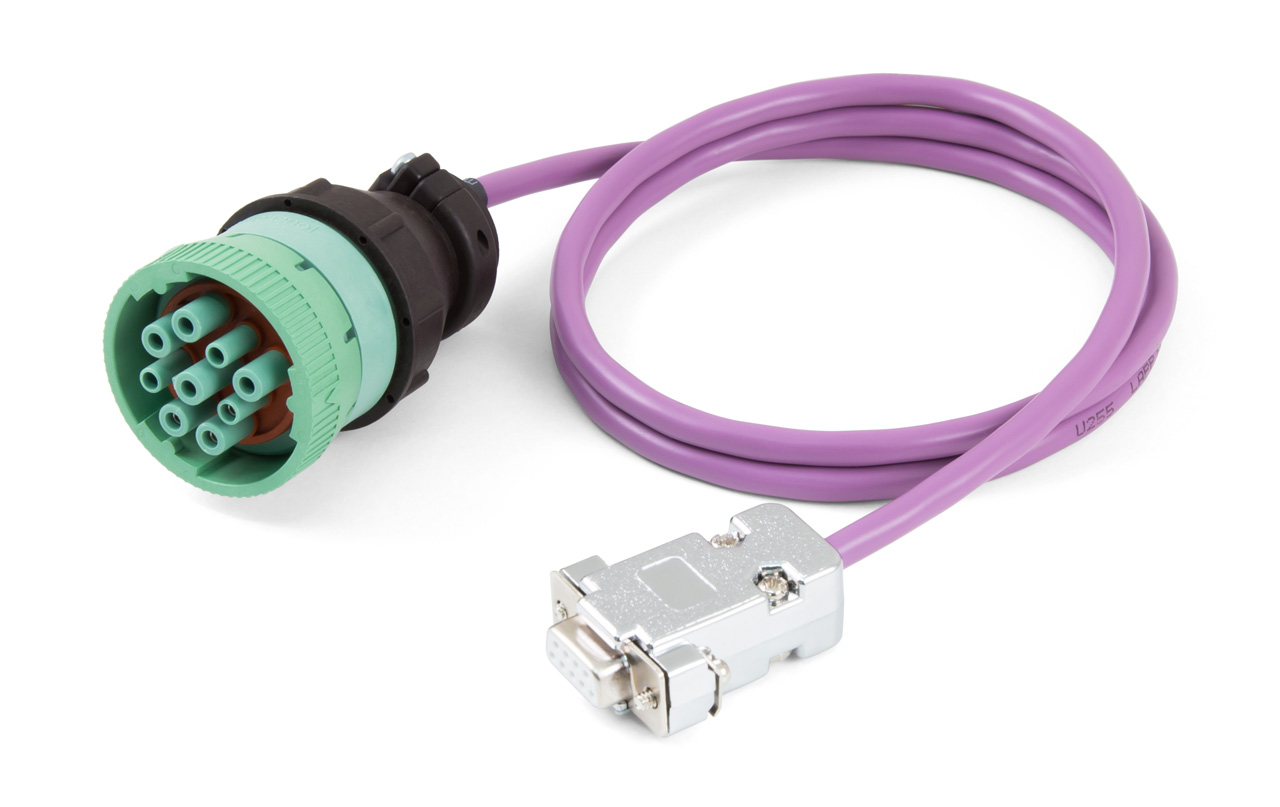

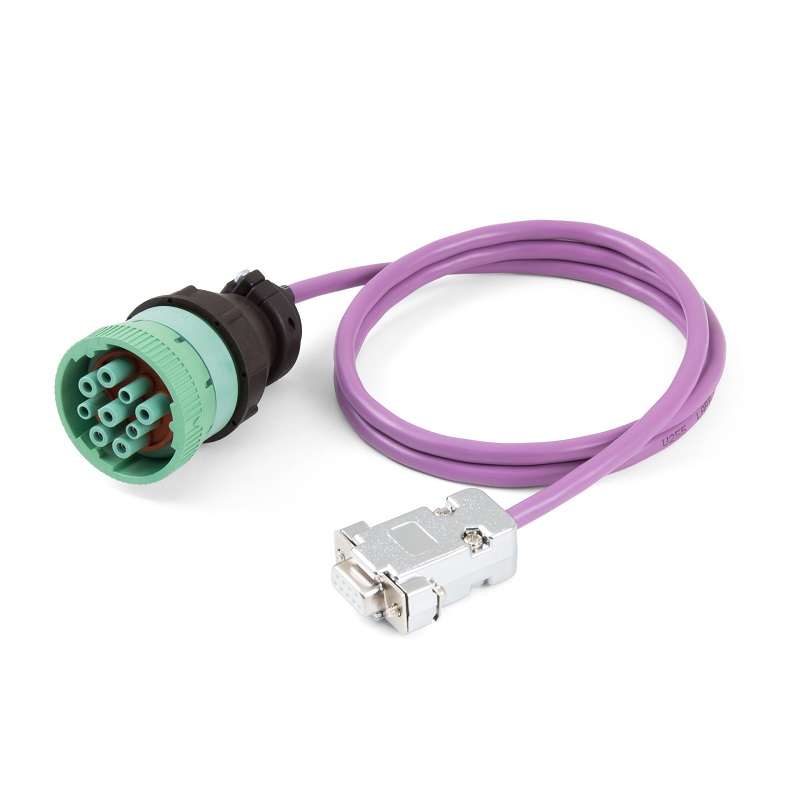

PCAN-Cable J1939 Type 2: DEUTSCH 接頭轉 D-Sub 母接頭

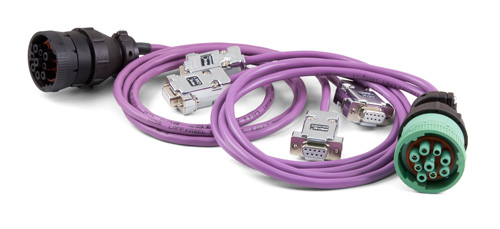

PCAN-Cable J1939 Type 1 & 2: DEUTSCH 接頭轉雙 D-Sub 母接頭

Specifications

• 9-pin D-Sub 母接頭 (符合 CiA® 106 標準), 另一端為 HD 系列 9-pin DEUTSCH 接頭 (適用於 J1939 Type 1 和 Type 2)
• 線長: 1.0 m
• 不含終端電阻

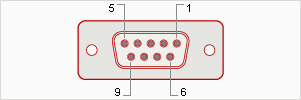

Pin assignment D-Sub

2: CAN-Low

3: CAN-Shield

7: CAN-High

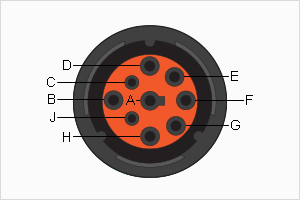

Pin assignment DEUTSCH Type 1

C: CAN 1-High

D: CAN 1-Low

E: CAN-Shield

H: CAN 2-High (only IPEK-003014)

J: CAN 2-Low (only IPEK-003014)

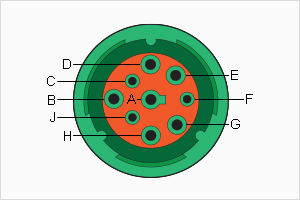

Pin assignment DEUTSCH Type 2

C: CAN 1-High

D: CAN 1-Low

E: CAN-Shield

H: CAN 2-High (only IPEK-003015)

J: CAN 2-Low (only IPEK-003015)


Scope of Supply

• PCAN-Cable J1939 依訂購型號提供以下版本:
  • IPEK-003009: Type 1 DEUTSCH 接頭轉 D-Sub
  • IPEK-003019: Type 2 DEUTSCH 接頭轉 D-Sub
  • IPEK-003014: Type 1 DEUTSCH 接頭轉雙 D-Sub
  • IPEK-003015: Type 2 DEUTSCH 接頭轉雙 D-Sub

可依需求提供其他線長及客製化線材規格, 請洽詢。
