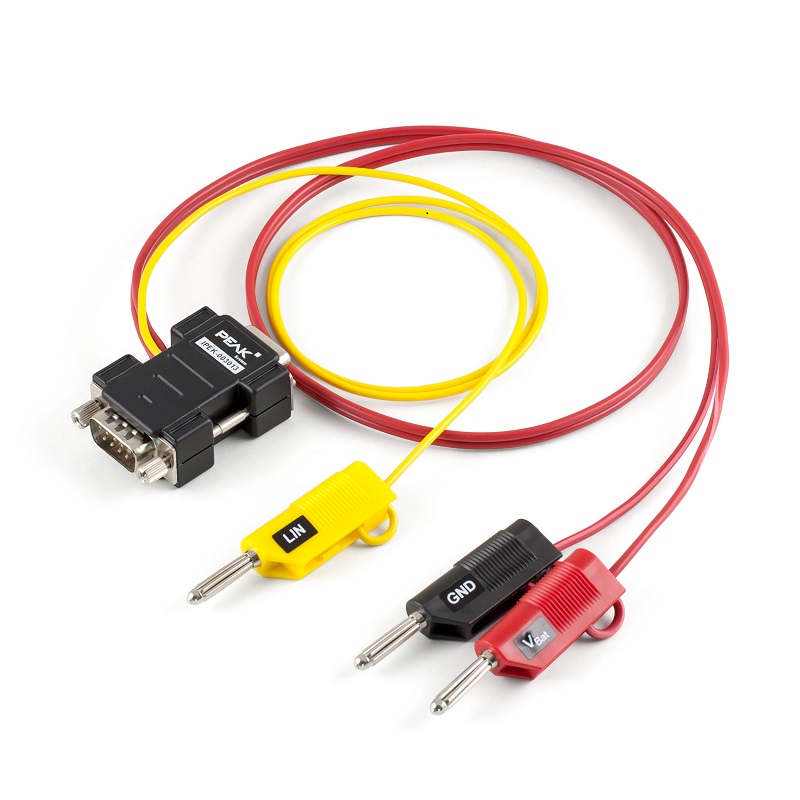

LIN Connection Cable for PC LIN Interfaces
Part No.: MPPK-IPEK-003013
PCAN-USB Pro FD 與 PLIN-USB 專用預先配置連接線組合
※ 標高電子為德國 PEAK-System 於台灣之唯一授權代理商。
產品介紹
Description
PLIN-USB 介面透過 D-Sub 接頭連接 LIN Bus。PCAN-USB Pro FD 與 PCAN-USB Pro 介面則透過 D-Sub 公接頭整合 CAN 與 LIN 兩種現場總線。然而, 部分應用需要單獨存取 LIN 訊號線。

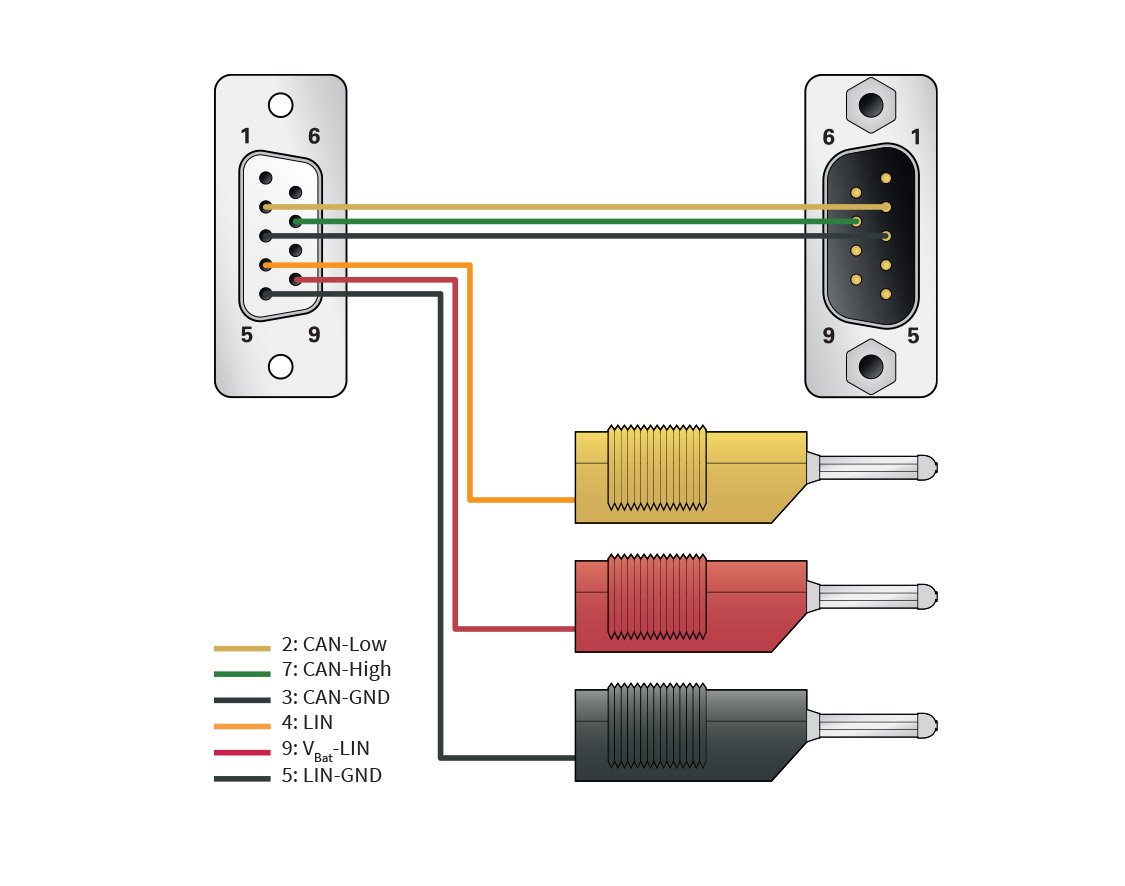

PC LIN 介面專用 LIN 連接線可將各條線路獨立引出。LIN 訊號線與電源線分別連接至獨立接頭, CAN 訊號線則轉接至 D-Sub 接頭。
此連接線亦可用於 CAN FD Bus。
注意: PC LIN 介面專用 LIN 連接線不適用於 PCAN-LIN 模組。
.jpg)
Specifications
- PCAN-USB Pro FD、PCAN-USB Pro 與 PLIN-USB 專用預先配置連接線組
-
將 CAN/LIN 接頭的線路分別引出至以下接頭:
- CAN: 9-pin D-Sub 公接頭
- LIN: 4 mm 香蕉插頭
- LIN 電源: 4 mm 香蕉插頭
- 線長約 0.75 m
- 不含終端電阻
- 適用於 CAN FD Bus
Scope of Supply
- IPEK-003013: PC LIN 介面專用 LIN 連接線
可依需求提供其他線長及客製化線材規格, 請洽詢。
