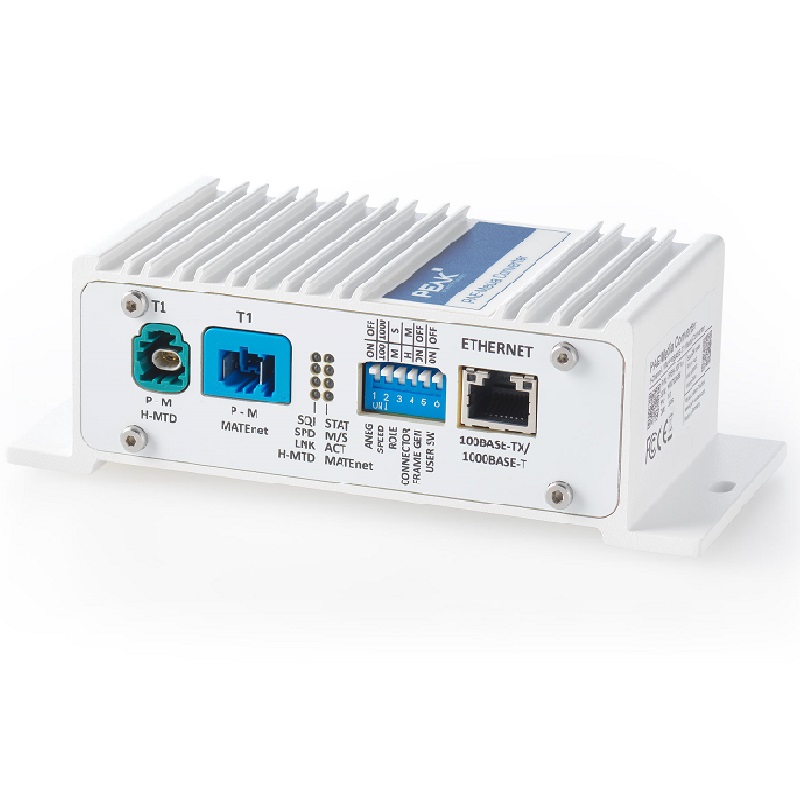

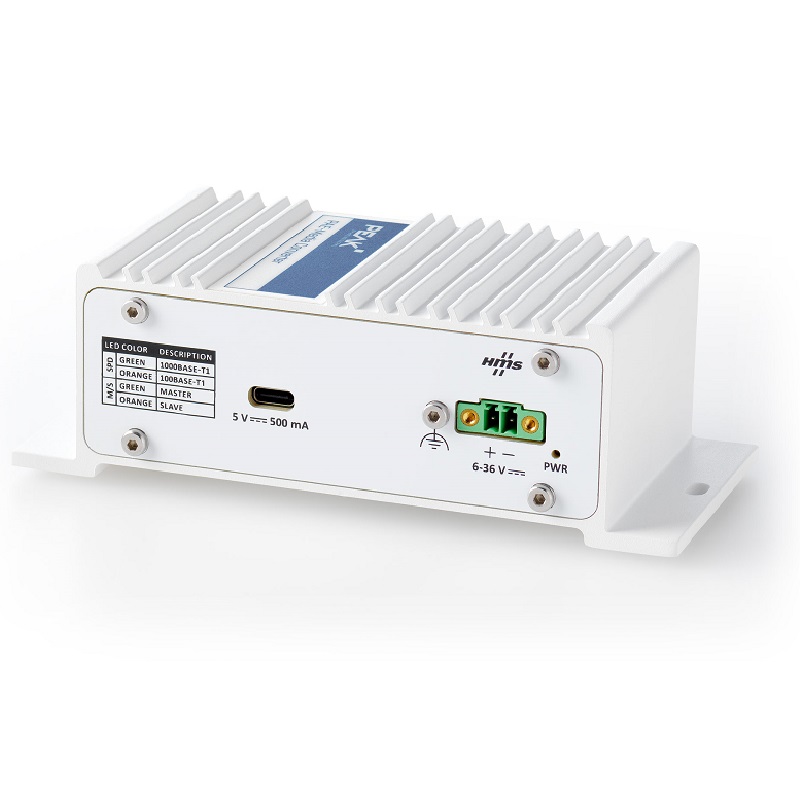

PAE-Media Converter

Part No.: MPPK-IPEH-101101
可實現車用乙太網路與標準乙太網路之間的訊號轉換，適用於 Automotive Ethernet 的開發、測試與分析應用。

產品介紹

Description

PAE-Media Converter 可在標準乙太網路（Standard Ethernet）與單對線乙太網路（Single-Pair Ethernet，SPE）之間進行轉換。單對線乙太網路通常應用於汽車及工業領域，例如可讓電腦輕鬆與車輛控制單元（ECU）進行通訊。

轉換器提供透明的位元級（bit-level）通訊，支援 Fast Ethernet 與 Gigabit Ethernet。100/1000 Mbit/s 的傳輸速率可透過手動設定或自動協商（Auto-Negotiation）方式決定。憑藉 H-MTD 與 MATEnet 兩種單對線乙太網路介面，以及 USB 或 Phoenix 接頭供電設計，裝置可靈活整合至各種應用環境中。

裝置可透過 DIP 開關進行設定，且可在運作期間調整設定。此外，PAE-Media Converter 亦支援透過 USB 連線及 USB API 進行軟體設定。例如，可自動產生 SPE 通訊故障，以驗證車輛在測試平台上的行為表現。

Technical Specifications

標準乙太網路介面

  • 依據 IEEE 802.3u / 802.3ab 規範，支援 100BASE-TX / 1000BASE-T
  • RJ45 連接器

單對線乙太網路（SPE）介面

  • 依據 IEEE 802.3bw / 802.3bp 規範，支援 100BASE-T1 / 1000BASE-T1
  • 可切換使用 H-MTD 或 MATEnet 連接器
  • 支援 100/1000 Mbit/s 傳輸速率，可透過手動設定或自動協商（Auto-Negotiation）方式配置
  • 支援使用 DIP 開關進行設定，且可於裝置運作期間調整設定
  • 可選擇透過 USB API 進行軟體設定與狀態查詢，設定於裝置重新啟動前持續有效
  • 支援 6 ~ 36 V 電源輸入（供電端子），或透過 USB-C 提供 5 V 電源
  • 內建溫度監控功能，發生過溫時自動關閉裝置
  • 鋁擠型外殼設計，搭配法蘭固定結構，前後面板採用複合材料製成
  • LED 指示燈顯示裝置狀態與電源供應狀態
項目 工作溫度範圍
產品版本 1.0 -40°C ～ +70°C
擴展版本 -40°C ～ +85°C

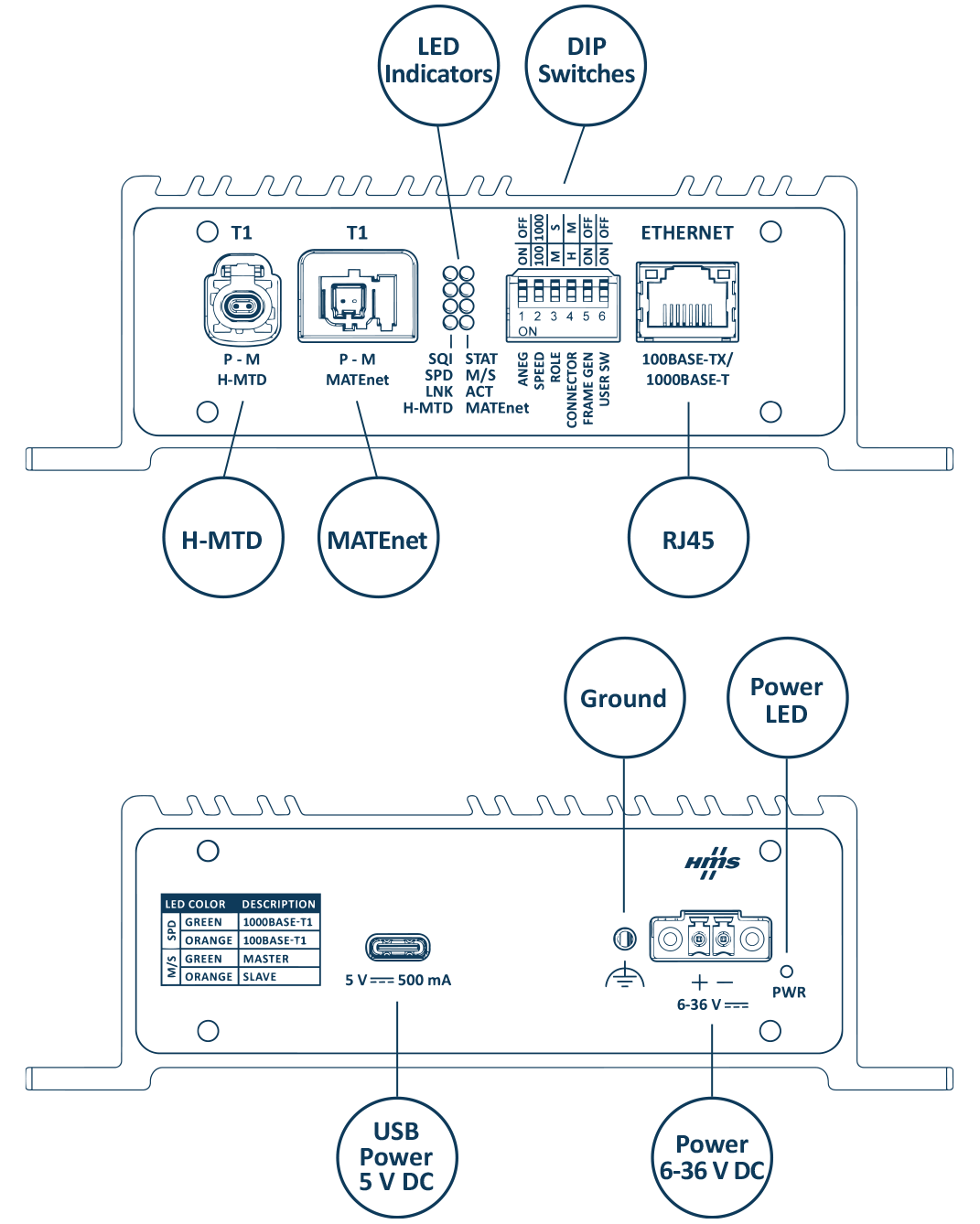

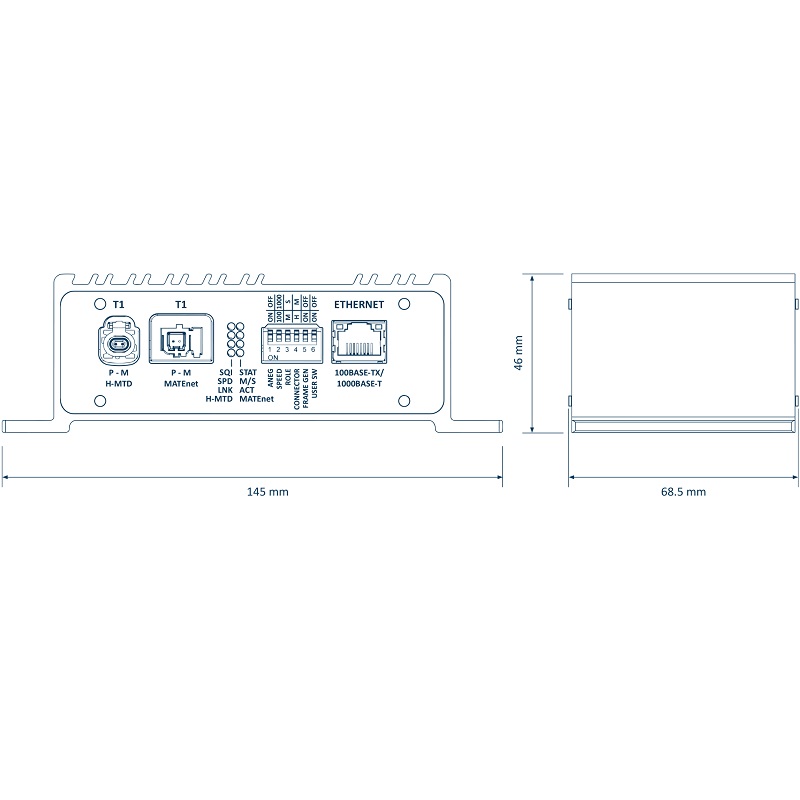

PAE-Media Converter Ports

▲ PAE-Media Converter 連接埠配置

Application

PAE Media Converter 非常適合應用於汽車電子的開發、測試及驗證環境。其可在 Automotive Ethernet 網路（100/1000BASE-T1）與標準乙太網路設備之間建立連接，讓工程師能直接使用既有的分析工具進行測試與診斷。

內建的受控連線中斷功能，可在無需實際拔除線材的情況下，模擬真實的通訊故障情境，並建立可重複執行的測試案例。此外，裝置支援即插即用（Plug-and-Play），可快速整合至現有測試平台；搭配選配的 USB API，更可整合至自動化測試環境中。

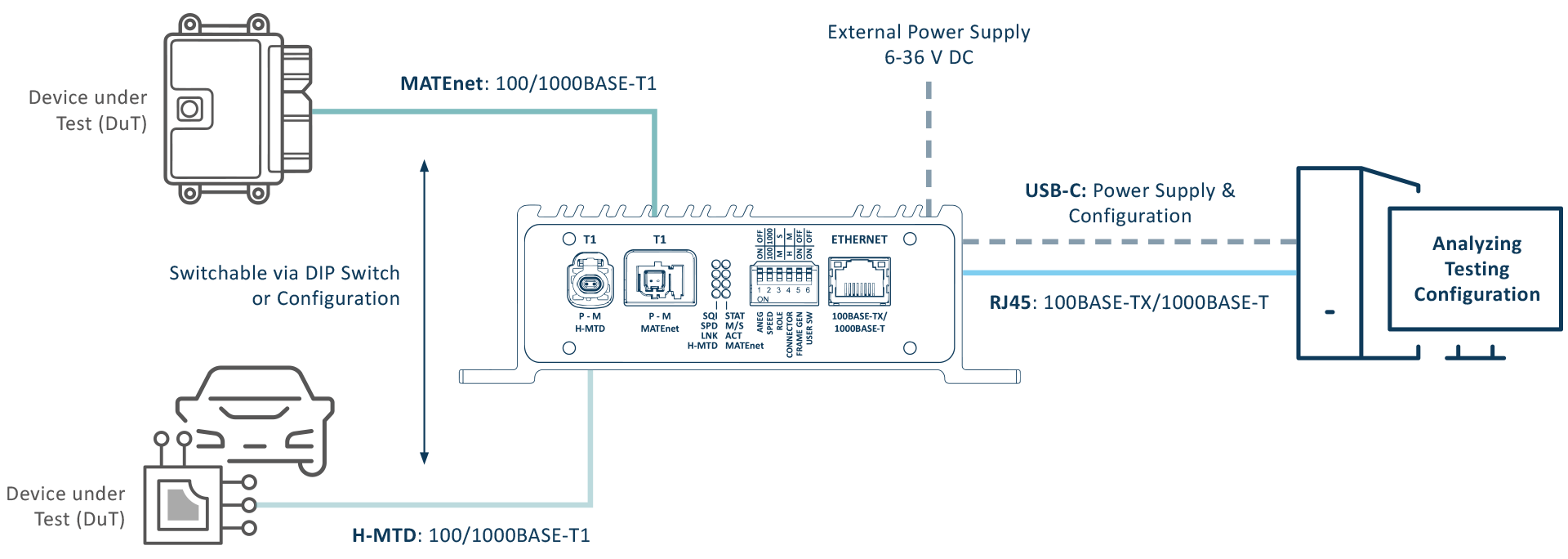

PAE-Media Converter Application

▲ PAE-Media Converter 應用情境

Scope of Supply

✓ PAE-Media Converter（鋁擠型外殼）
✓ 電源供應配對接頭（螺絲端子），型號：Phoenix Contact MC1,5/2-STF-3,81 1827703
✓ PDF 格式使用手冊
✓ 快速入門指南（紙本）

Cable（選購）

PAE-Cable H-MTD (MPK-IPEK-100001)

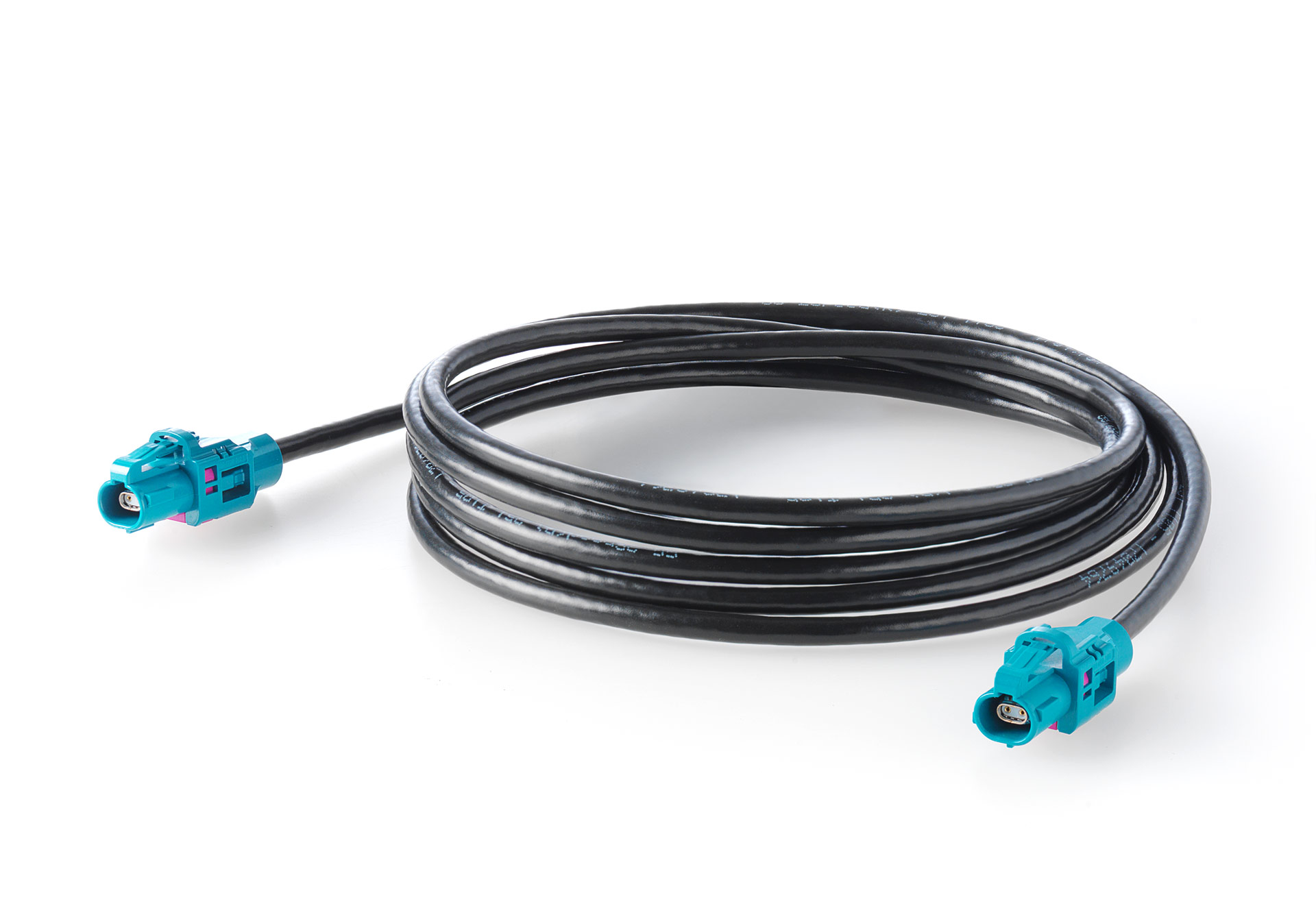

PAE-Cable H-MTD

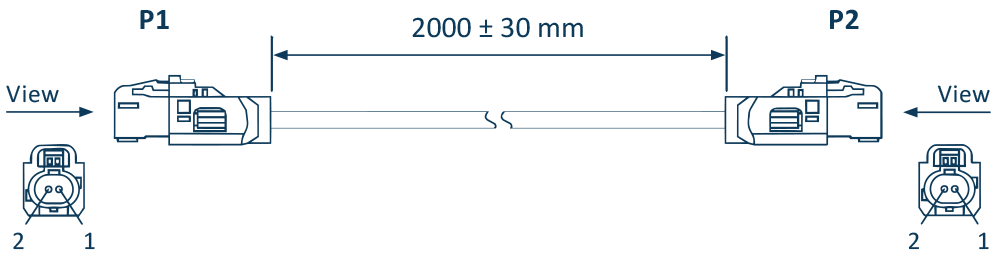

PAE-Cable H-MTD Drawing

▲ 接頭尺寸圖

PAE-Cable H-MTD 專為 PAE-Media Converter 及其他搭載 H-MTD® 連接埠的 Automotive Ethernet 裝置設計，於兩個 H-MTD® 介面之間提供可靠、具屏蔽保護的連接。

H-MTD®（High-speed Miniature Twisted-pair Data）是一種小型高頻連接器標準，適用於汽車應用中的單對線乙太網路（SPE），與 MATEnet 並列為現代車輛網路架構中兩大主流 SPE 連接器類型之一。

Technical Specifications

  • 2 × H-MTD® socket (Jack)
  • 屏蔽線材，型號 GG 2Speed® 251
  • 長度：2.0 m
  • 適用於 100BASE-T1 及 1000BASE-T1 單對線乙太網路連接
Pin Assignment

▲ Pin Assignment

PAE-Cable MATEnet (MPK-IPEK-100002)

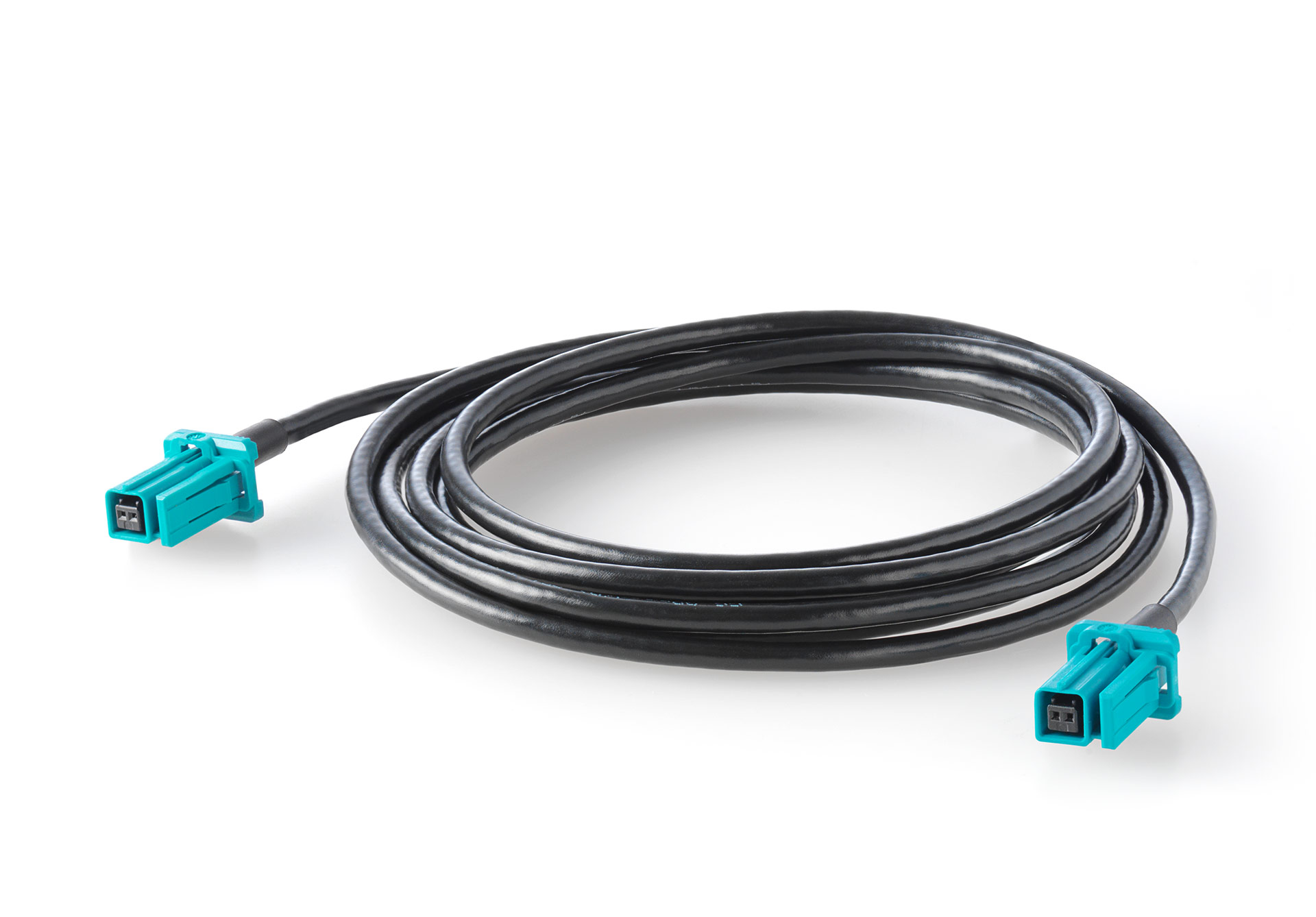

PAE-Cable MATEnet

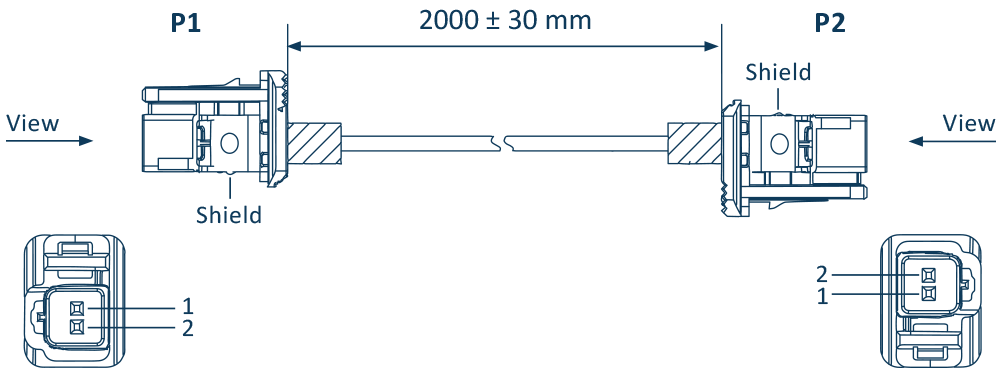

PAE-Cable MATEnet Drawing

▲ 接頭尺寸圖

PAE-Cable MATEnet 專為 PAE-Media Converter 及其他搭載 MATEnet 連接埠的 Automotive Ethernet 裝置設計，於兩個 MATEnet 介面之間提供可靠、具屏蔽保護的連接。

MATEnet 是一種用於汽車應用中單對線乙太網路（SPE）的標準化連接器系統，由 TE Connectivity 開發，廣泛應用於車輛網路與測試環境中的 100BASE-T1 及 1000BASE-T1 連接。

Technical Specifications

  • 2 × MATEnet socket (female)
  • 屏蔽線材，型號 GG 2Speed® 251
  • 長度：2.0 m
  • 適用於 100BASE-T1 及 1000BASE-T1 單對線乙太網路連接
Pin Assignment

▲ Pin Assignment
