Description

系統內量產燒錄工作站

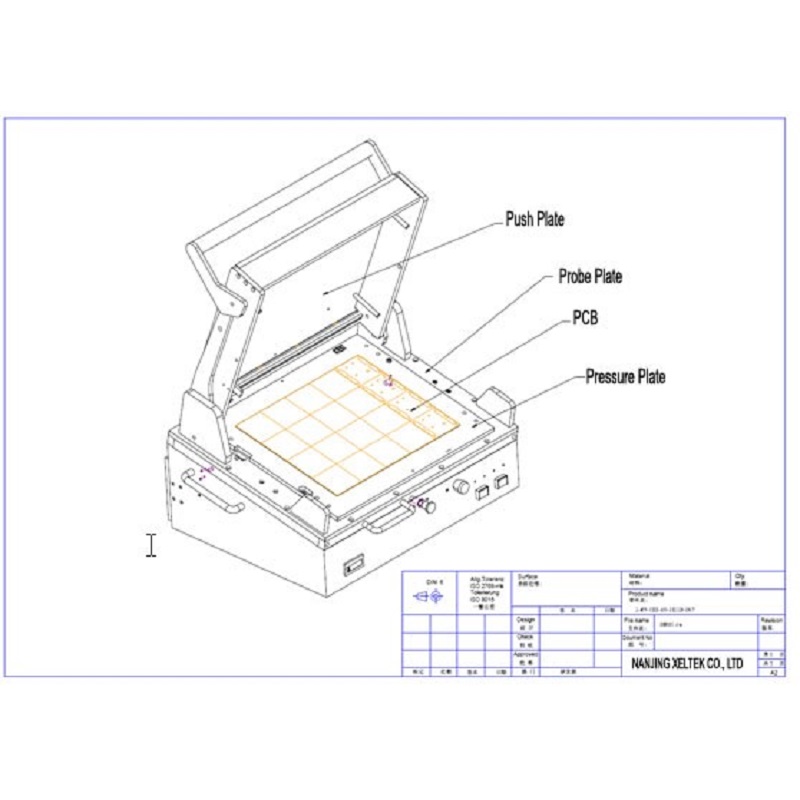

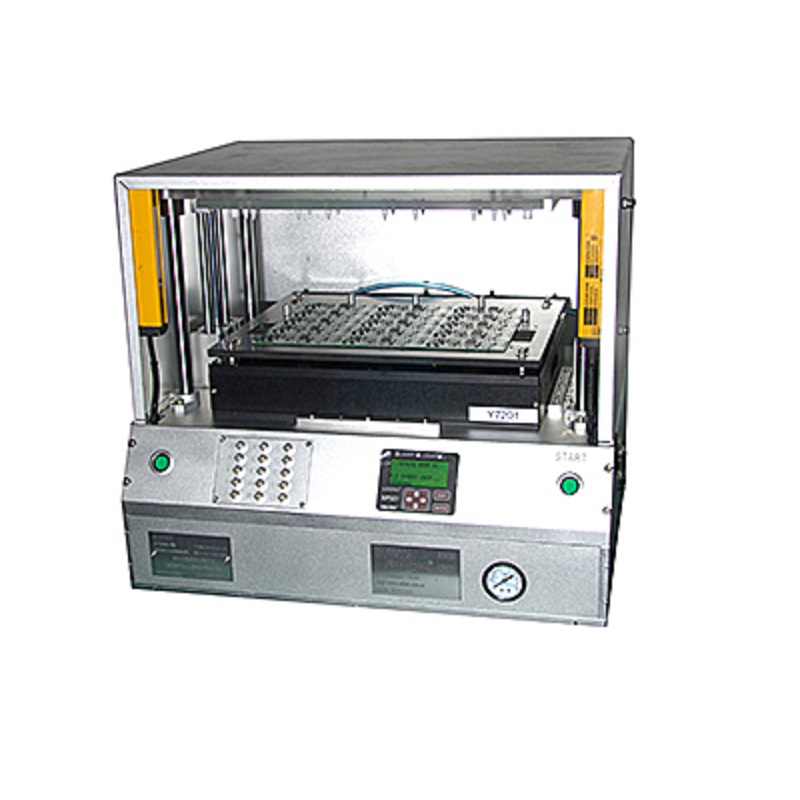

SuperPro XPS02 是一套完整的 PCB 電路板系統內燒錄解決方案, 專為 PCB Board 的 In-System Programming 所設計。

提供裝置燒錄演算法開發及客製化服務, 打造符合使用者需求的 Plug & Play 解決方案。

最多可同時燒錄 80 片 PCB, 每小時最高產能可達 10,000 片。

支援多數序列式裝置, 包含 MCU、Serial Flash、EEPROM, 以及 eMMC、NAND、NOR Flash 等並行式記憶體裝置。

相容於多種系統內燒錄通訊協定, 包含 I2C、SPI、JTAG、RS232 等。

SuperPro XPS02 採用 SuperPro IS416 作為核心燒錄平台。

立即使用 SuperPro XPS02, 提升您的生產效率。

Features

主要特色

• 工業級完整解決方案: 專為高產能系統內燒錄所設計, 提供穩定可靠的量產效能。
• 客製化功能測試: 可提供符合客戶需求的 FCT (Functional Circuit Test) 測試專案。
• 高產能多工燒錄: 可配置 1-5 台 SuperPro IS416, 每台具備 16 通道 ISP 多工燒錄能力, 最多可同時燒錄 80 片 PCB。
• 多裝置燒錄支援: 支援同一片 PCB 上不同類型晶片的 ISP 序列式燒錄。
• 廣泛的裝置與通訊協定支援: 支援幾乎所有常見的序列式裝置, 包含但不限於 SPI、I2C、JTAG、BDM、UART、MON、SCI、SWD、SBW、C2D、ICC、SWIM、SDQ、DBG、ICE、CSI、LIN, 並支援多數裝置製造商。
• 高速且可調整的燒錄速度: 可依不同目標電路板的需求調整燒錄速度, 滿足多種生產應用。
• 先進 Pin Driver 技術: 提供更乾淨的訊號、更寬廣的電壓範圍及更精準、更高的時脈頻率。精密的頻率合成器與電壓產生器可確保更高速的燒錄效能及更高的合格率。
• 晶片安全防護機制: 內建精密電壓自動校準電路, 確保電壓隨時維持在預設範圍內。自我診斷功能會持續偵測硬體故障, 確保設備正常運作。
• 多重保護機制: 提供過電流、過電壓及 ESD 防護, 避免燒錄器受到損壞。
• 強大的軟體系統: 採用操作直覺的使用者介面, 簡化操作流程、提升工作效率並降低人為操作錯誤。

軟體

• Project (專案): 將裝置選擇、檔案載入、裝置設定、燒錄選項及批次檔案設定等流程整合為單一步驟, 簡化操作流程。
• Project Group (專案群組): 可將多個專案整合並進行批次執行, 方便管理大量燒錄作業。
• Super Project Group (超級專案群組): 複雜的 PCBA 或多個組合式 PCBA 可能需要多台燒錄器協同運作。Super Project Group 可負責管理多台燒錄器之間的整體工作流程。
• 客製化操作介面: 可提供符合客戶需求的操作介面, 並可直接在 PCB Panel 圖片上顯示燒錄執行結果。
• Auto Commands (自動命令): 使用者可建立單一步驟命令, 自動執行常用操作, 包含 Erase、Blank Check、Program 及 Verify。
• Production Mode (量產模式): 可由外部 Start 訊號啟動, 通常可使用 Fixture Close 訊號作為觸發訊號。系統偵測到訊號後即可自動執行燒錄流程。
• Dynamic Buffer (動態 Buffer): 每顆晶片可能需要寫入不同的資料。軟體可依照使用者設定的規則, 自動管理不同晶片之間的資料變化。例如常見的 MCA Address。
• Log Files 與生產統計: 提供 Log 記錄及生產統計功能, 有助於品質追蹤與生產管理。
• 智慧財產保護: 提供 Project File 加密、存取控制、Volume Control 及 Remote Control 等功能, 提升燒錄資料與生產流程的安全性。
• 自動檔案格式辨識: 支援並可自動辨識幾乎所有常見的檔案格式。
• Barcode Management (條碼管理): 可透過掃描 Job Form 上的條碼完成各項設定作業, 簡化生產流程。
• 客製化功能: 可提供客製化特殊功能及燒錄演算法軟體, 以符合特定應用需求。

Specifications

電氣與機械規格

• 支援常見的 ISP 通訊協定, 包含 I2C、SPI、UART、BDM、MW、JTAG、CAN、RS232。
• 如需詳細資訊, 請洽 Xeltek。
• PC 介面: USB 2.0 (高速)、LAN (100M)
• 相容作業系統: Windows 7、Windows 10 64-bit
• 電源供應: AC 100-220V / 50-60Hz
• 主機尺寸: 510 x 380 x 200 (mm); 重量: 25 kg
• 操作溫度: 0-50°C; 濕度: 20%-80%
• 符合 CE 與 RoHS 規範

硬體與電氣規格

• 支援常見的 ISP 通訊協定, 包含 I2C、SPI、UART、BDM、MW、JTAG、CAN、RS232。
• 如需詳細資訊, 請洽 Xeltek。
• PC 介面: USB 2.0 (高速)、LAN (100M)
• 相容作業系統: Windows 7、Windows 10 64-bit
• 電源供應: AC 100-220V / 50-60Hz
• 主機: 尺寸 510 x 380 x 200 (mm); 重量 25 kg
• 操作溫度: 0-50°C; 濕度: 20%-80%
• 符合 CE 與 RoHS 規範
