Description

Xeltek 高效能 16 通道系統內多工燒錄器

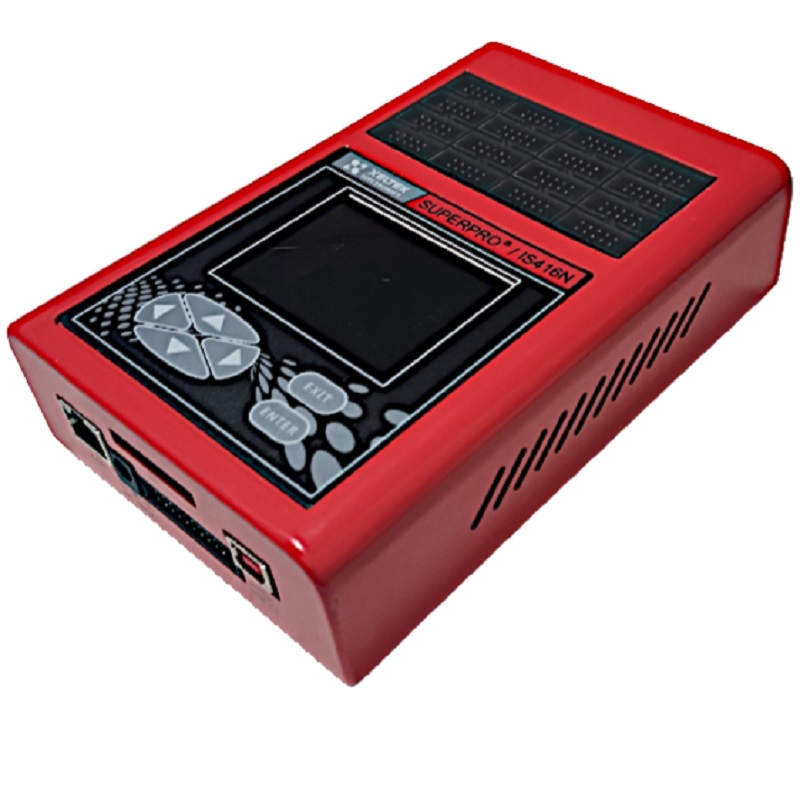

SuperPro IS416N 是一款專為大量生產、自動化測試整合及可靠 PCB Panel 燒錄所設計的通用系統內燒錄 (ISP) 多工燒錄器。支援多數常見的序列式通訊協定, 最多可同時燒錄 16 個序列式裝置。

SuperPro IS416N 同時支援最多 4 個並行裝置進行系統內燒錄, 包含 eMMC、NAND Flash 及 NOR Flash。搭配 USB 2.0、網路遠端控制及獨立操作功能, 適用於量產環境、工程實驗室、現場服務及第三方系統整合。

應用領域

PCB Panel 燒錄

專為直接在已完成組裝的 PCB Panel 上, 同時對多個裝置進行燒錄而設計。

ATE、FCT、ICT 整合

適用於自動化測試治具、功能測試系統及 In-Circuit Test 設備的整合應用。

大量生產

支援多工燒錄流程, 適合製造環境及量產燒錄工作站。

現場服務與維修

適用於汽車、HVAC、工業設備及嵌入式電子產品的韌體更新、維修及現場服務應用。

主要特色

超高速燒錄速度

採用經半導體製造商認可的燒錄演算法、高品質訊號完整性及 FPGA-based State Machine 架構, 提供高燒錄良率與快速 ISP 燒錄效能, 同時降低 Overshoot 與 Ground Bounce。

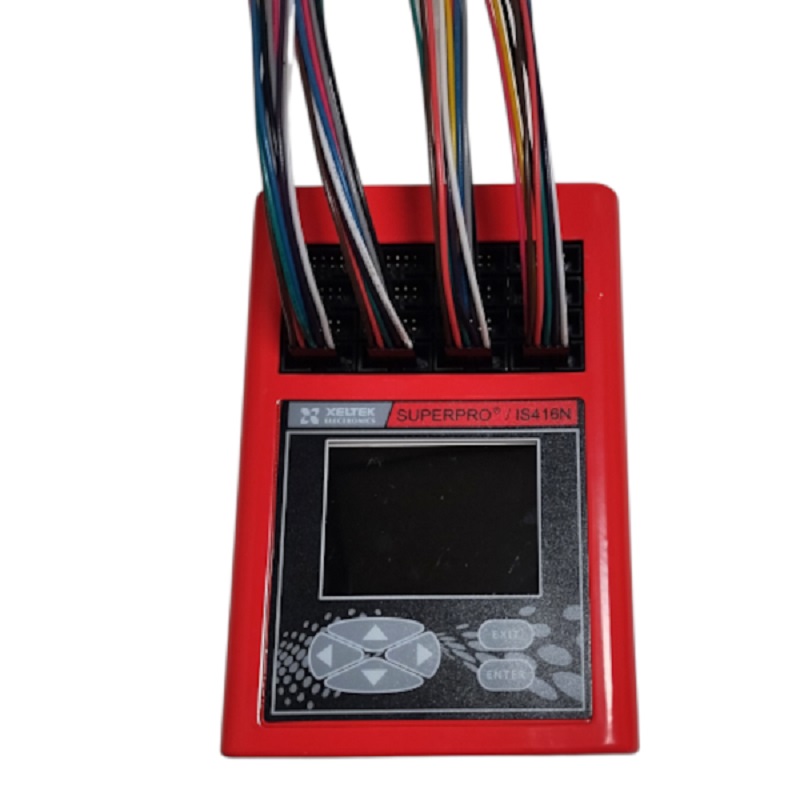

最多 16 通道 ISP 多工燒錄

支援 MCU、Serial Flash、EEPROM 及 eMMC、NAND Flash、NOR Flash 等高 Pin 數並行裝置。序列式裝置可透過全部 16 個通道同時進行燒錄。

可擴充的系統架構

最多可將 16 台燒錄器連接至單一 PC, 或各自獨立運作於獨立操作模式, 可依生產需求彈性擴充燒錄產能。

量產模式

偵測到目標電路板後即可自動啟動燒錄, 搭配 TPIN/TPOUT 觸發訊號, 實現免手動操作的高產能自動化量產流程。

控制與整合方式

SuperPro IS416N 支援 USB 2.0、網路遠端控制及獨立操作, 並提供多種軟體整合方式。

• USB 2.0
• 網路遠端控制
• 獨立操作
• DLL
• API
• Command Line

Specifications

硬體與電氣規格

• 支援常見的 ISP 通訊協定, 包含 I2C、SPI、UART、BDM、MW、JTAG、CAN、RS232。如需詳細資訊, 請洽 Xeltek。

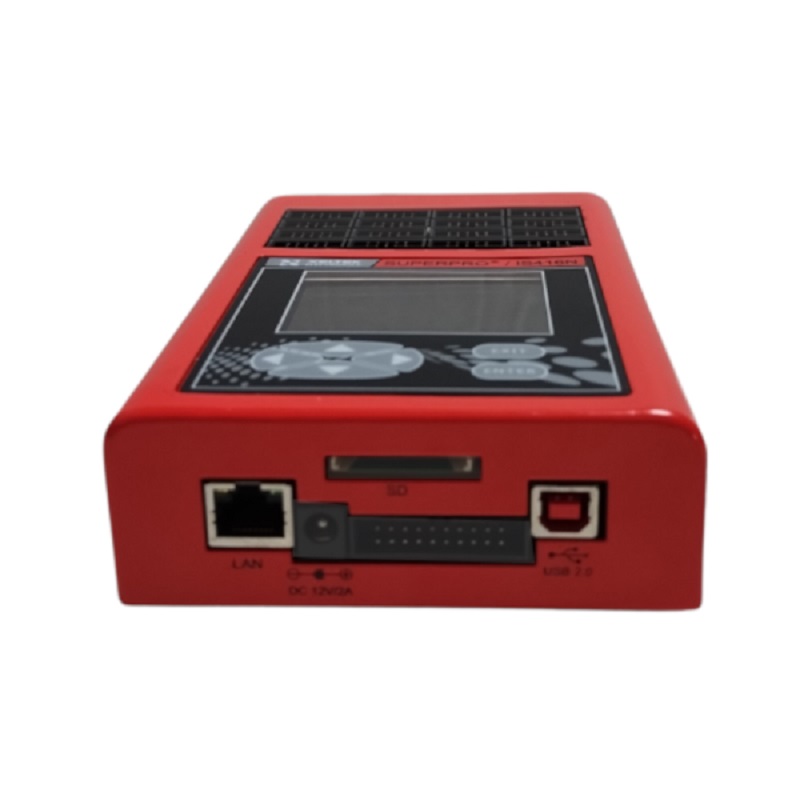

• PC 介面: USB 2.0 (高速)、LAN (100M)
• 離線儲存媒體: SD Card

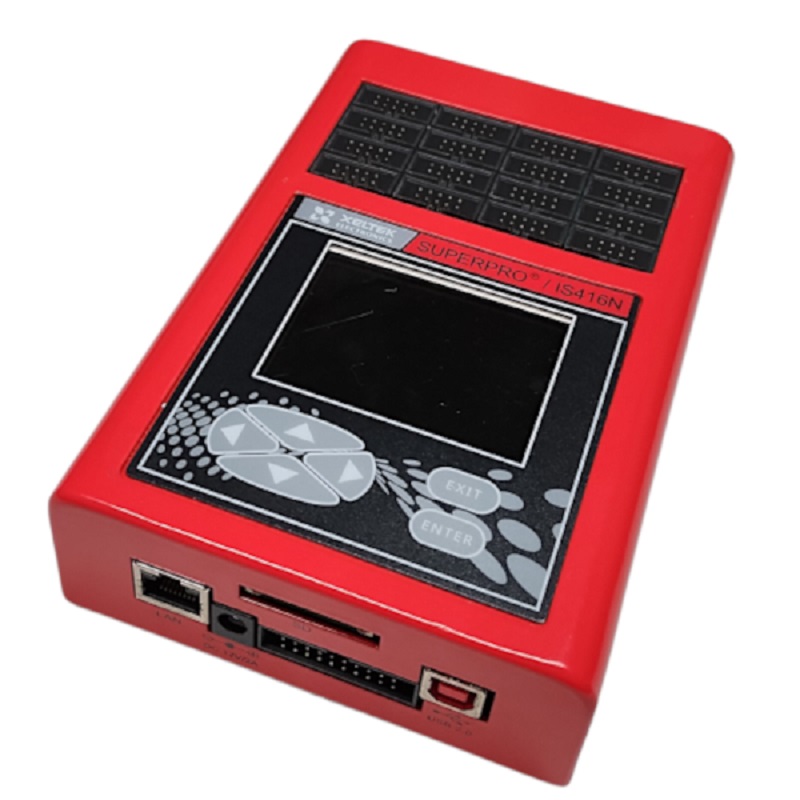

• Keypad 與顯示器: 6 鍵鍵盤、LCD 顯示器, 40 字元 x 4 行
• 電源供應: DC 12V / 1.5A, Power Adapter
• 主機: 尺寸 184 x 160 x 78 (mm); 重量 0.8 kg
• 包裝: 尺寸 310 x 250 x 145 (mm); 重量 1.65 kg
• 操作溫度: 0-50°C; 濕度: 20%-80%

擴充功能

• 高速 ISP 量產燒錄器: 具備工業級品質, 是整合 ISP 子系統的理想選擇。
• 廣泛的序列式裝置支援: 支援幾乎所有常見的序列式晶片, 包含但不限於 SPI、I2C、JTAG、BDM、UART、MON、SCI、SWD、SBW、C2D、ICC、SWIM、SDQ、DBG、ICE、CSI、LIN。
• 廣泛的製造商支援: 支援的製造商包含但不限於 ABOV、Ali、Altera、Atmel、Catalyst、Cypress、Freescale、Fujitsu、Haier、Hitachi、Hynix、Infineon、IR、ISSI、Lattice、Macronix、Maxim、Microchip、Micron、NEC、Numonyx、NXP、ON、Panasonic、Renesas、Rohm、Samsung、Sanyo、Silicon Labs、Spansion、SST、ST、Teridian、TI、Toshiba、Winbond、Xilinx、Zilog。
• 多工燒錄: 可同時燒錄最多 16 顆序列式晶片, 或 4 顆並行式 NAND、NOR、eMMC 晶片。
• 多裝置 ISP 燒錄: 單台裝置即可對多顆不同型號或不同類型的晶片進行 ISP 序列式燒錄。
• 通用控制介面: 提供訊號隔離、Relay 隔離、電源供應控制、Click Detection、LED 擴充顯示及其他控制訊號。
• 可調整的高速燒錄速度: 可依目標電路板負載或 ISP Cable 長度調整燒錄速度, 以符合不同應用需求。
• 三種操作模式:
  • Online 模式: 透過 USB 2.0 (高速) 連接本地 PC, 由 PC 控制燒錄器。
  • Off-line 模式: 使用獨立操作的 Keypad、LCD 顯示器及可攜式儲存媒體 (標準 SD Card), SuperPro IS416 可獨立進行離線燒錄, 適合彈性量產及現場設定。Project File 大小僅受 SD Card 儲存容量限制。
  • Network 模式: 連接至區域網路, 可進行本地或遠端控制。
• 先進的 Pin Driver 技術: 提供更乾淨的訊號、更寬廣的電壓範圍及更精準、更高的時脈頻率。精密的時間產生器可支援 Vcc 1.2V-5.0V 的裝置, 提供更高速的燒錄效能及穩定的產品良率。
•
• 晶片安全防護機制: 內建精密電壓自動校準電路, 確保電壓隨時維持在預設範圍內。自我診斷功能會持續偵測硬體故障, 確保設備正常運作。
• 多重保護機制: 提供過電流、過電壓及 ESD 防護, 避免燒錄器受到損壞。
• PCBA 操作介面: 使用者操作介面可透過 PCBA 顯示。
• 記錄與生產統計: 提供 Log 記錄及生產統計功能, 有助於品質追蹤與生產管理。
• 智慧財產保護: 提供 SD Card 加密、文件權限管理與加密、輸出限制及遠端控制功能。
• 客製化功能: 可提供客製化特殊功能及燒錄演算法軟體。
• Web Programmer + Network 管理軟體 (選配): 建立新一代網路化燒錄管理模式。可透過伺服器即時完成所有燒錄器的 Project 設定、任務切換及軟體更新, 同時可即時進行品質監控與 QC 統計。系統可追蹤空燒等操作錯誤, 並將燒錄資料僅儲存於本地端或遠端伺服器, 提升資料安全性。
• 離線量產燒錄: 搭配客製化 Socket Adapter, SuperPro IS416 可作為離線量產燒錄器使用, 並可同時燒錄最多 4 顆晶片。
