Description

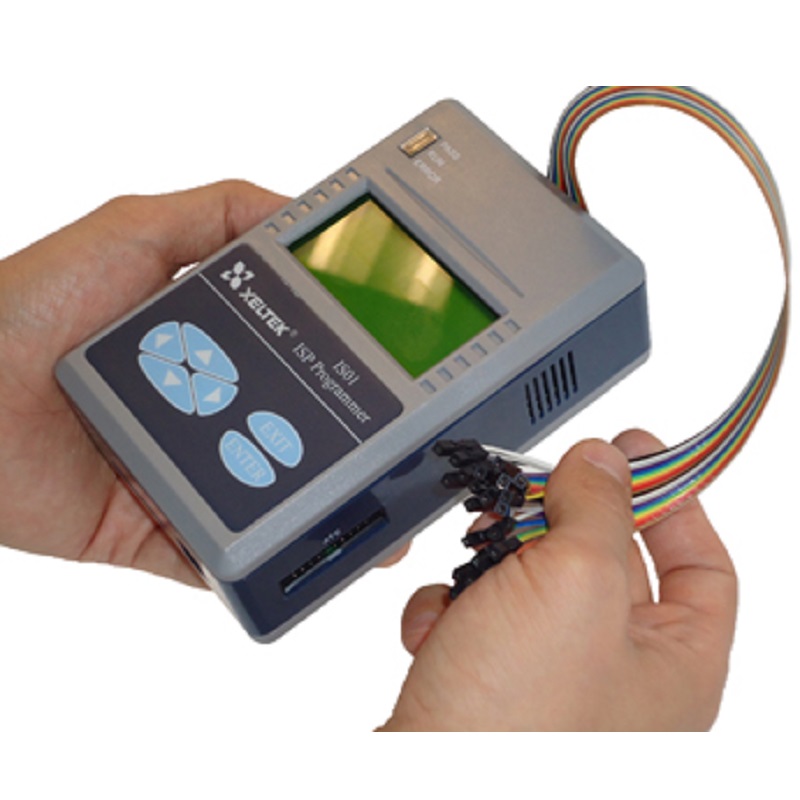

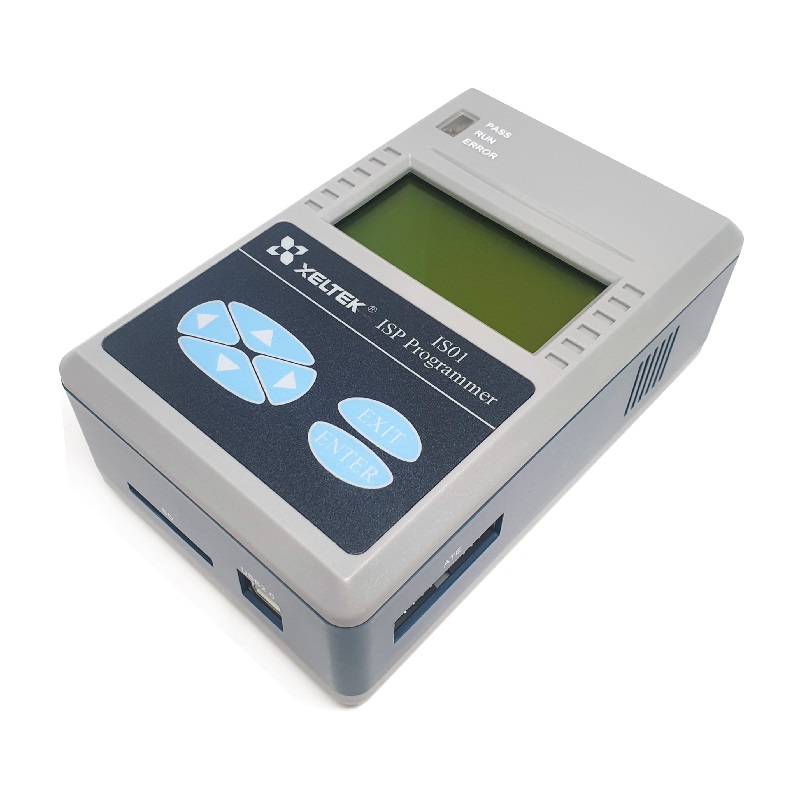

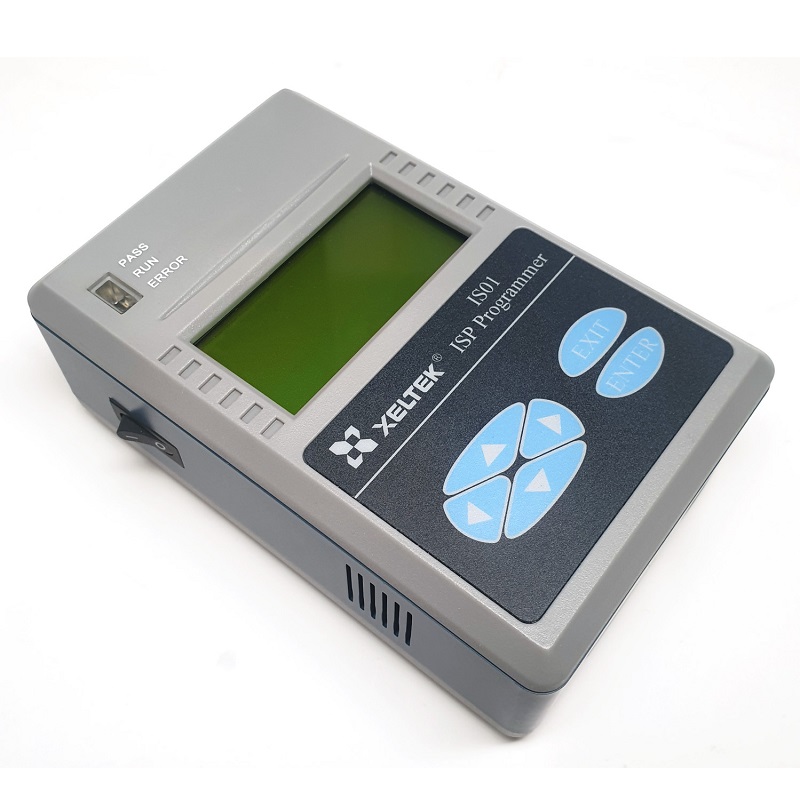

SuperPro IS01 是一款專業多功能序列式燒錄器, 具備高可靠性、高速燒錄、輕巧便攜及彈性 ISP (In-System Programming) 應用等特點。支援多種常見的序列式可程式化裝置, 適用於產品開發、量產、現場維修及第三方系統整合。

SuperPro IS01 提供彈性的 ISP 燒錄平台, 但系統內燒錄並非通用的隨插即用方案。由於每個客戶的 PCB 設計與應用環境皆不相同, Xeltek 工程團隊會針對客戶的特定應用開發並驗證相應的裝置燒錄演算法, 協助確保通訊穩定、燒錄可靠及驗證正確。

系統在開發階段可透過 USB 2.0 介面進行通訊, 亦可在量產環境中切換至無需 PC 的獨立操作模式。

應用領域

研發應用

適用於工程開發、除錯、驗證及原型產品燒錄等應用。

量產應用

可在 PCB 完成組裝後直接對裝置進行燒錄, 例如將序號、MAC Address、校正資料或韌體直接寫入板載裝置。

現場服務

具備便攜式獨立操作功能及 SD Card 支援, 非常適合現場更新、診斷、資料擷取及維修服務等應用。

第三方系統整合

提供 DLL 函式庫、Virtual COM 命令、ATE 介面及 USB 介面, 可簡單且有效率地整合至自動化系統。

支援的通訊協定

• I2C
• SPI
• UART
• BDM
• JTAG
• CAN
• RS232
• Microwire

進階軟體功能

SuperPro IS01 配備功能強大且易於操作的燒錄軟體, 專為工程師與生產作業人員設計。軟體介面直觀, 無需複雜的教育訓練即可上手, 同時提供進階控制與自動化功能。

• Windows 11
• Windows 10

Features

專案檔案 (Project Files)

專案檔案可儲存燒錄前的完整設定, 並可用於儲存及還原工作環境。內容包含裝置類型、Buffer 資料、操作選項設定、Configuration Bits 設定及批次命令。專案檔案支援密碼保護, 可提升由未受訓練的操作人員使用時的安全性與可靠性。

專案群組 (Project Group): 批次操作多個專案檔案

SuperPro IS01 軟體的 Project Group 功能可批次執行多個專案, 並支援同時燒錄多個晶片。Project Group 可將多個專案整合為批次執行流程, 且適用於所有 SuperPro ISP 系列產品。

自動功能 (Auto Function)

Auto Function 可將不同操作功能依序整合為單一流程, 包含 Erase、Blank Check、Program、Verify 及 Protect。各項功能會依序執行, 類似批次命令的操作方式。

生產統計 (Production Statistics)

可透過記錄檔儲存操作資訊, 並於程式結束前保存相關資料。記錄檔亦可用於品質追蹤與生產管理。

工廠模式 (Factory Mode)

此模式專為工廠大量生產環境設計。為避免操作錯誤造成晶片損壞或寫入錯誤資料, SuperPro 將以 Auto Function 模式執行。管理員可設定密碼, 防止未經授權的系統存取。

XPlayer

SuperPro IS01 支援來自 ACTEL、Xilinx 及 ALTERA 的 JAM、SVF 及 STP 檔案, 同時支援 ACTEL 的 Direct C 檔案。STP 或 JAM 檔案可透過 ISE、Quartus II 等設計工具產生。

LabVIEW 整合

將 SuperPro IS01 整合至現有 LabVIEW 環境相當簡單。過去使用者需要購買 DLL 函式並自行建立客製化 VI 進行整合, 通常需要數天時間並增加工程開發成本。現在可直接使用 LabVIEW Driver Package, 只需極少的程式編寫與客製化即可整合至測試程式。標準 LabVIEW Driver 可供下載使用。

自動檔案格式辨識 (Auto Recognition of File Types)

支援多種常見檔案格式, 並具備自動辨識功能, 包含 Binary、Intel HEX (Linear & Segmented)、Motorola S、Tektronix (Linear & Segmented)、JEDEC、POF 等。

自動序號遞增 (Auto Increment of Serial Numbers)

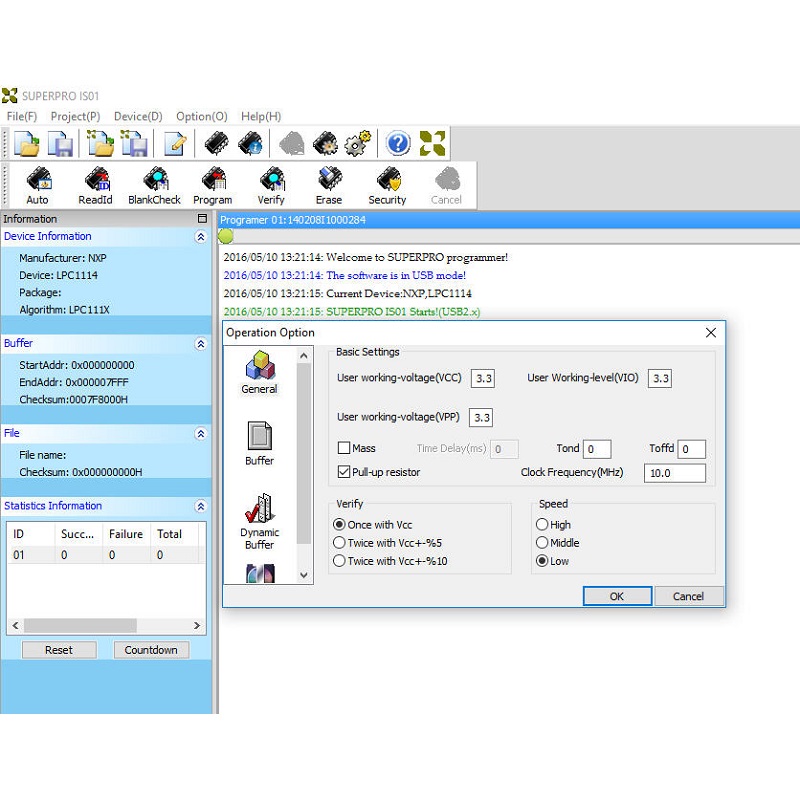

SuperPro IS01 支援自動產生電子序號。使用者可在 Operation Option 中設定 Auto Increment, 將唯一序號寫入裝置。每次成功完成燒錄後, 軟體會依照指定的遞增模式自動更新序號值。

智慧財產保護 (Intellectual Property Protection)

PC 控制模式與獨立操作模式皆支援密碼設定, 可有效保護燒錄資料與操作流程。

Specifications

硬體與電氣規格

• 支援常見的 ISP 通訊協定, 包含 I2C、SPI、UART、BDM、MW、JTAG、CAN、RS232 等。如需詳細資訊, 請洽 Xeltek。
• 提供 VDD (0.5A) 輸出及 VPP (0.2A) 輸出。
• 操作溫度: 10-50°C
• ESD 防護: I/O 電壓可透過 SuperPro IS01 軟體進行調整 (1.5V-4V)。

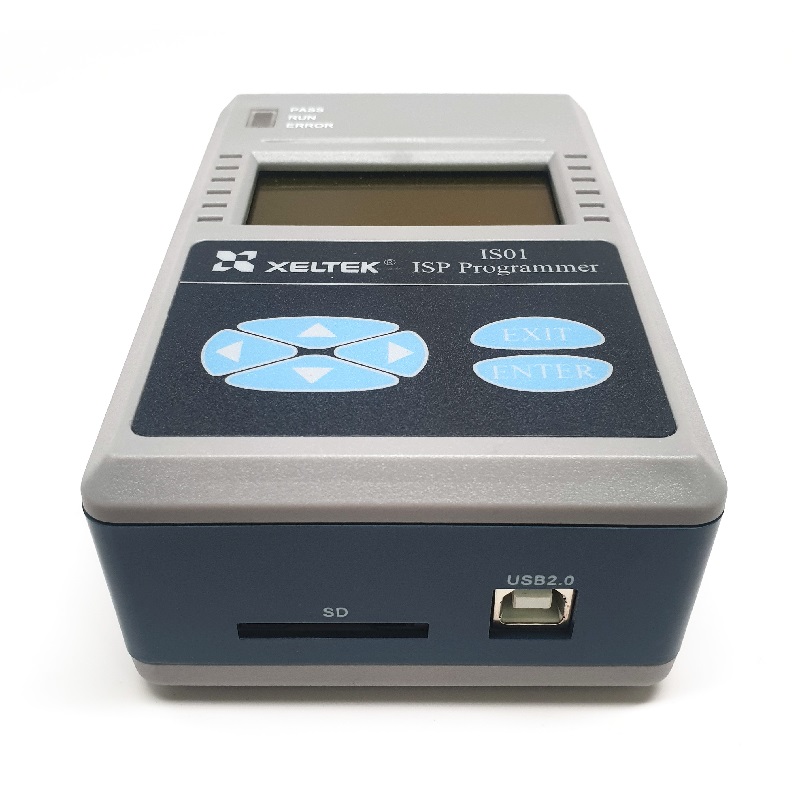

• USB 介面: 可透過 USB 2.0 使用線上軟體操作燒錄器, 並管理離線專案。

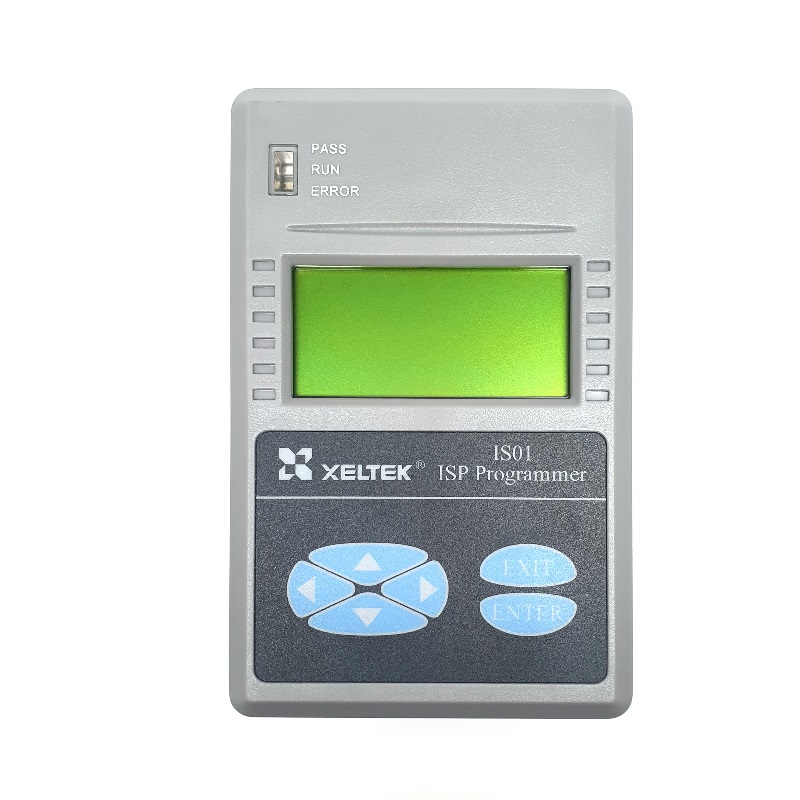

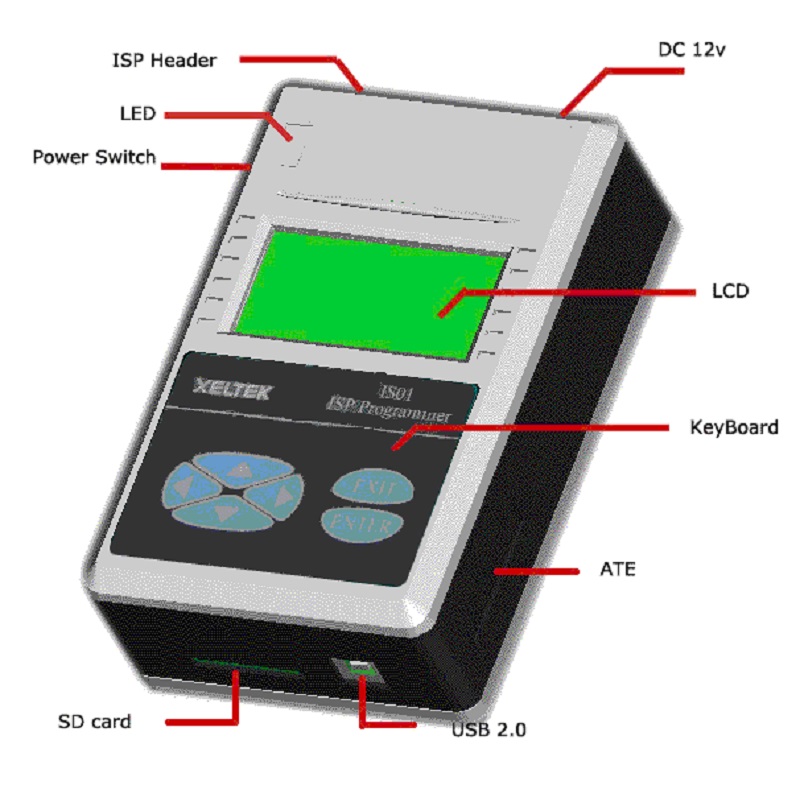

• 獨立操作模式: 離線操作時, 可透過內建 LCD 螢幕、Keypad 及 LED 狀態指示燈顯示操作狀態。
• 專案檔案儲存: 可使用可拆卸式 SD Card 儲存專案檔案, 最大支援 4GB。
• ATE 介面: 可透過外部訊號操作及控制燒錄器。提供 6 組專案選擇訊號 (SEL0-SEL5)、2 組命令輸入訊號 (START、STOP) 及 3 組狀態輸出訊號 (PASS、FAIL、BUSY)。外部訊號透過光耦合器與系統進行隔離。

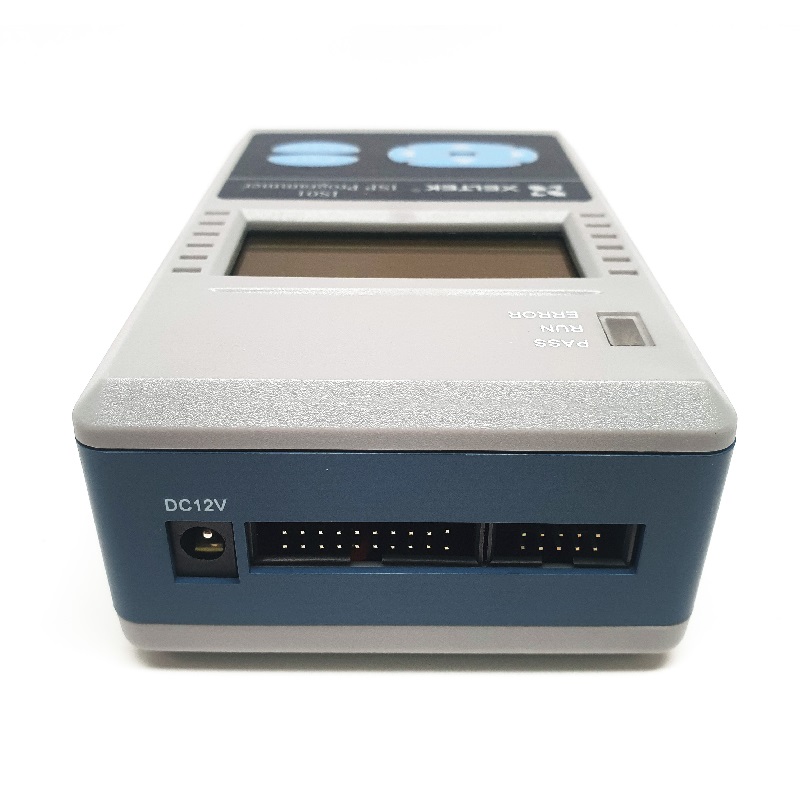

• 外部電源輸入: 12V DC / 2A

擴充功能

• 可選擇高速燒錄速度: 可依目標電路板的連接線長度與負載特性選擇適當的燒錄速度。
• 支援線上與離線模式: 同時支援線上模式 (USB 2.0 高速介面) 與離線模式。
• 支援常見 ISP 通訊協定: 包含 I2C、SPI、UART、BDM、MW、JTAG、CAN、RS232。
• 內建 ATE 介面: 提供 Automatic Test Equipment (ATE) 介面, 支援自動化操作。
• 內建過電流保護功能: 有效降低過電流造成裝置或系統損壞的風險。
• 經實際應用驗證: 適用於研發、量產及各類系統內燒錄專案。
• 支援 PC 控制及獨立操作模式: 燒錄器可在 PC 控制模式或獨立操作模式下運作。
• PC 控制模式: PC 可透過高速 USB 2.0 連接控制燒錄器, 執行裝置燒錄。
• 獨立操作模式: 使用者可透過內建 LCD 螢幕與 Keypad 控制燒錄器。
• SD Card 儲存: 可使用 SD Card 儲存專案檔案。
• Windows 相容性: 支援 Windows XP / Vista / 7 / 8 / 10 (32/64-bit)。
