Description

高產能 IC 燒錄, 無需複雜的自動化系統

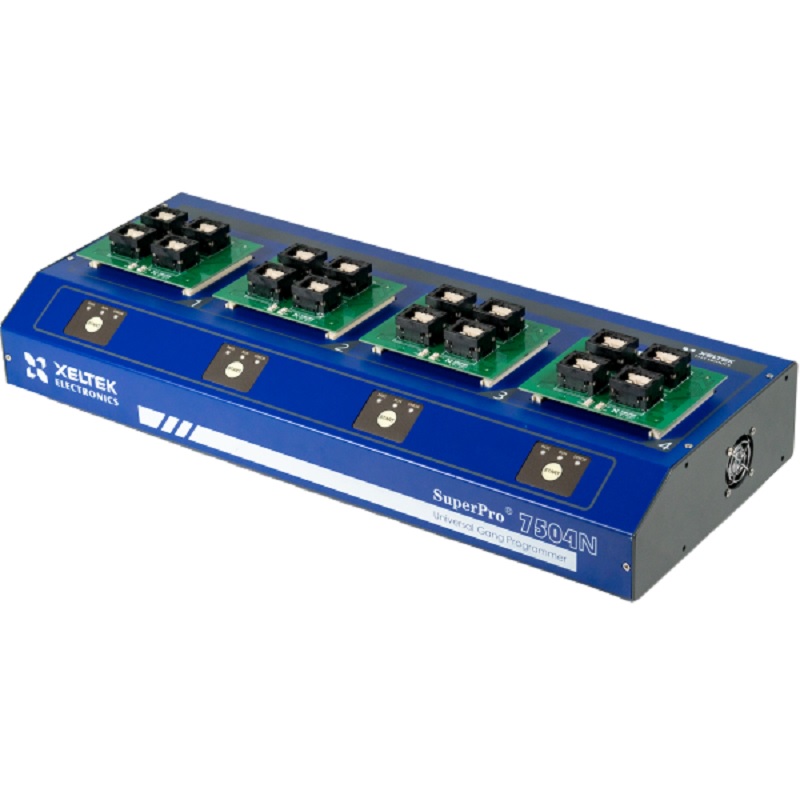

SuperPro 7504N 是一款專為量產環境打造的多工燒錄器, 適合需要高燒錄產能, 同時希望避免全自動化燒錄系統所帶來的高成本與複雜性的製造商。

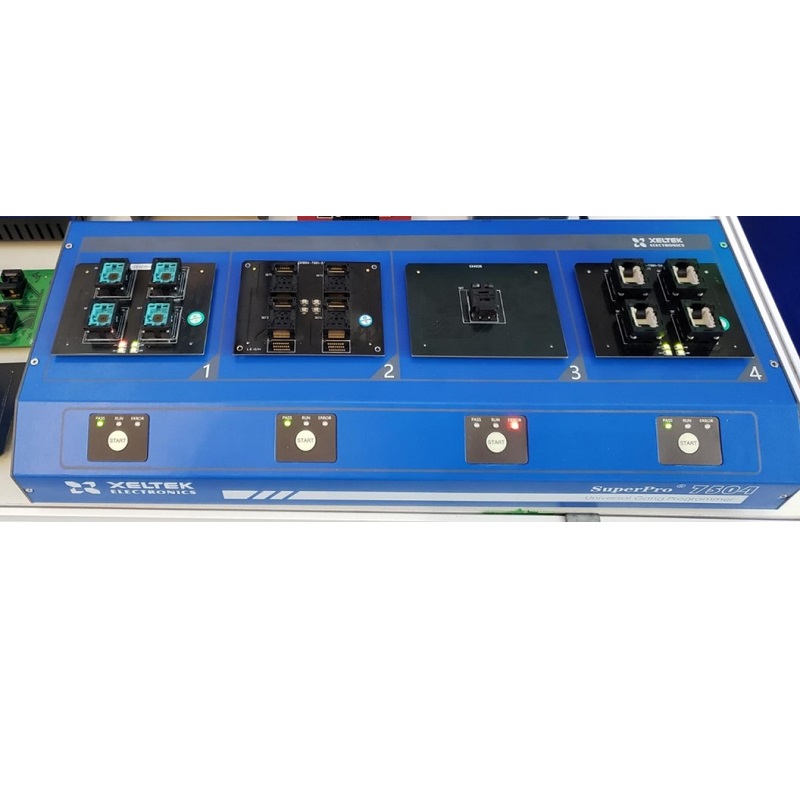

系統配備 4 個獨立高速燒錄模組, 最多可同時燒錄 16 個裝置, 提供快速的燒錄週期、可靠的燒錄良率及靈活的生產線換線能力。

主要優勢

並行多工燒錄 - 搭配 4-Gang Adapter, 可配置 4-16 個 Socket, 提供高產能量產燒錄能力。

廣泛的裝置相容性 - 支援微控制器、SPI Flash、NAND Flash、NOR Flash、eMMC、EEPROM 等多種裝置。

量產級可靠性 - 採用經製造商認可的燒錄演算法, 確保高燒錄良率與裝置資料完整性。

彈性的生產流程 - 可快速更換裝置與 Adapter, 輕鬆因應多種裝置混合生產環境。

銜接手動燒錄與自動化生產的橋樑

SuperPro 7504N 填補單 Socket 燒錄器與全自動化燒錄系統之間的需求。

在提供量產級燒錄產能的同時, 保有因應裝置類型快速變更所需的彈性。

此外, 此平台與 Xeltek SuperBOT 自動化燒錄系統共用相同的裝置支援、Adapter 及專案檔案, 讓客戶能夠逐步擴充生產規模, 無需改變既有的燒錄工作流程。

Features

超高速燒錄速度

採用經製造商認可的燒錄演算法、精確的訊號時序與高品質 Pin Driver, 提供高燒錄良率及穩定一致的量產結果。

專案檔案管理

可儲存及還原完整的燒錄設定, 包含裝置選擇、Buffer 資料、Configuration Bits、操作設定及批次命令。支援密碼保護, 確保操作安全與一致性。

自動化生產流程

可在單一工作流程中自動執行 Erase、Blank Check、Program、Verify 及 Protect, 減少操作步驟並提升生產一致性。

生產模式

裝置插入後可自動啟動, 執行晶片辨識與批次命令, 最大化生產效率並縮短人工操作時間。

工廠模式

專為大量製造環境設計, 透過管理員密碼控制限制操作權限, 防止操作錯誤及未授權變更。

追溯與生產記錄

提供完整的記錄檔, 支援生產環境中的品質控制、產品追溯及製程管理。

自動檔案格式辨識

支援並可自動辨識常見檔案格式, 包含 Binary、Intel HEX (Linear/Segmented)、Motorola S-Record、Tektronix、JEDEC、POF 等。

自動序號產生

內建自動遞增功能, 可在生產過程中自動產生序號等唯一識別資訊, 支援產品追溯與裝置識別。

智慧財產保護

PC 控制模式與獨立操作模式皆支援密碼安全機制, 有效保護資料與燒錄流程的完整性。

動態 Buffer 資料

可為每個裝置寫入不同的專屬資料, 例如序號、MAC Address 及 ID, 無需降低生產流程效率。

Specifications

產品特性

• 四個獨立高速燒錄模組可同時燒錄最多 16 個裝置, 非常適合高產能量產環境。
• 廣泛的裝置與封裝相容性支援 EPROM、EEPROM、FPGA Configuration PROM、FLASH (NOR & NAND)、BPROM、NVRAM、SPLD/CPLD/EPLD、微控制器/MCU 等多種裝置。支援最低 1.2V 的操作電壓, 並相容於多種封裝類型, 包含 DIP、PLCC、SOIC、QFP/TQFP、TSOP、BGA/µBGA、CSP、QFN/HVQFN 等。
• 針對高密度記憶體最佳化可提升 eMMC、NAND Flash 及 SPI Flash 等裝置的燒錄效能。
• 符合操作需求的 Socket 配件提供多種 Socket 配件選擇, 包含選配的 Adapter 加壓輔助器, 可降低裝置插入與取出的操作負擔。
• 進階 NAND 支援支援主流 NAND 平台, 並可依特殊需求提供客製化支援。
• 以高燒錄良率為設計核心: 採用第 10 代 Pin Driver 技術, 提供乾淨訊號、寬廣電壓範圍及高頻寬。依照製造商規格實現精確時序, 搭配經認可的燒錄演算法, 確保量產環境下的可靠燒錄結果。
• 內建安全與保護功能包含硬體自我測試、自動電壓校正、晶片插入錯誤偵測、過電流偵測及過電壓保護。
• PC 介面: USB 2.0

電氣與機械規格

• 通訊介面: USB 2.0
• 接地: 專用接地插座
• 電源供應: AC Adapter 輸入: AC 100-240V; 輸出: 12V / 7A
• 主機尺寸與重量: 540 × 216 × 75 mm; 6.8 kg (15.0 lbs)
• 包裝尺寸與重量: 600 × 250 × 105 mm; 9.2 kg (20.3 lbs)
• 操作環境: 0-40°C; 20-80% RH
