Description

• 通用 48 Pin Driver, 支援目前多數複雜型裝置
• 支援最高 64 GB 的 eMMC 裝置燒錄
• 採用經 IC 製造商認可的燒錄演算法
• 入門級燒錄器, 非常適合開發人員與電子愛好者
• 相容於 Windows™ 7/8/10, 支援 32-bit 與 64-bit

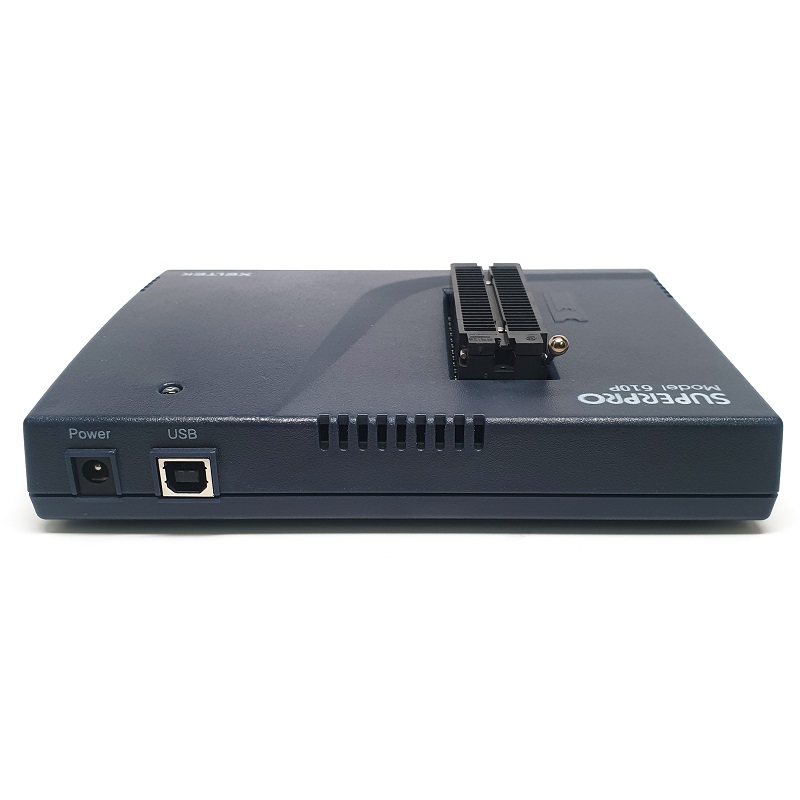

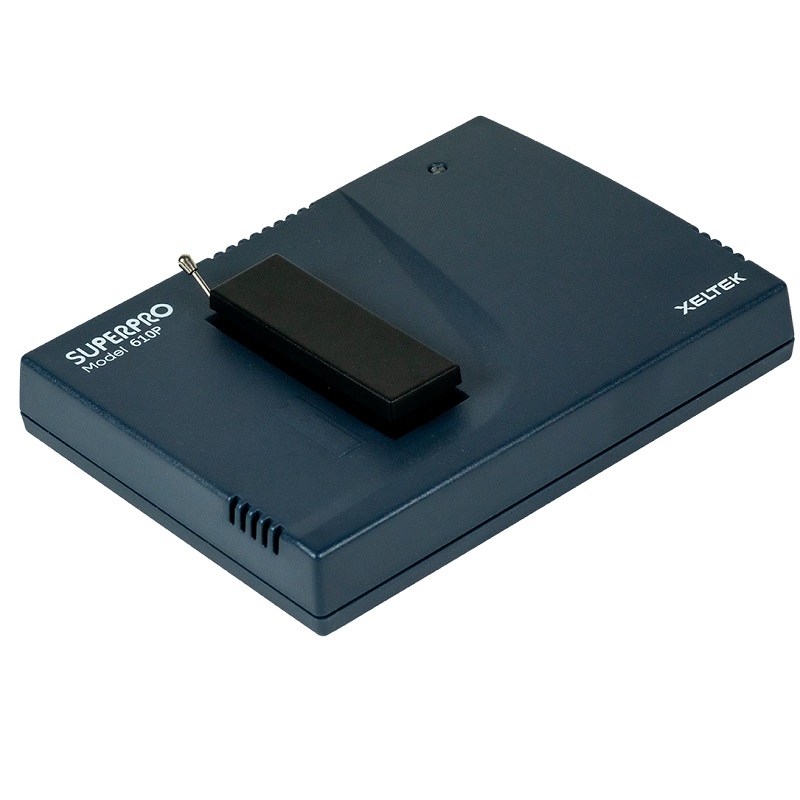

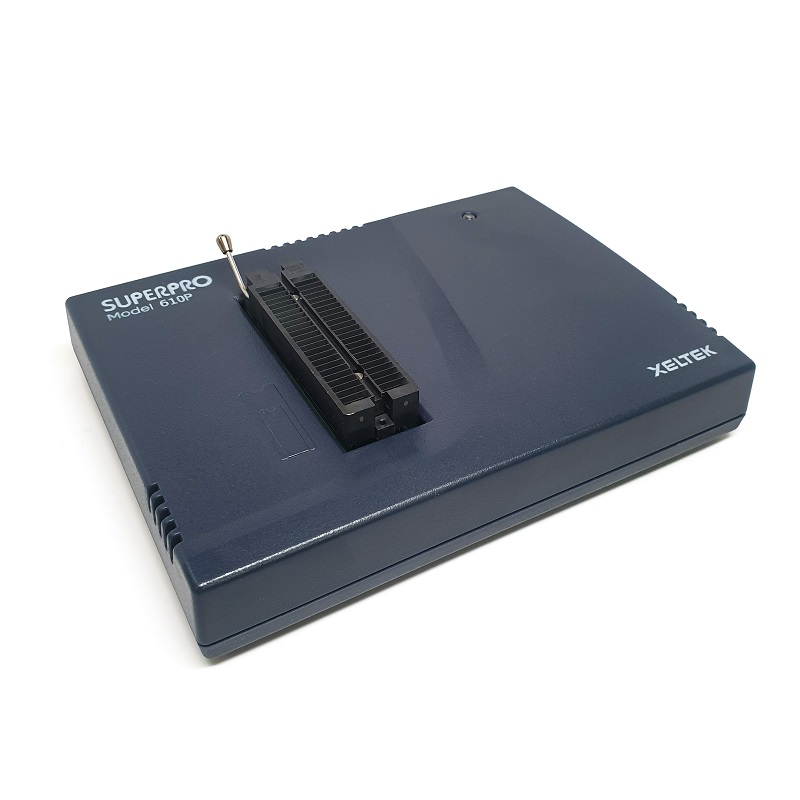

SuperPro 610P 是一款高效能、低成本的 48 Pin 燒錄器, 採用 USB 2.0 介面, 並提供免費軟體更新。

應用與目標客戶:

適用於中低量燒錄、電子維修、汽車維修廠、學生及電子愛好者。

產品內容

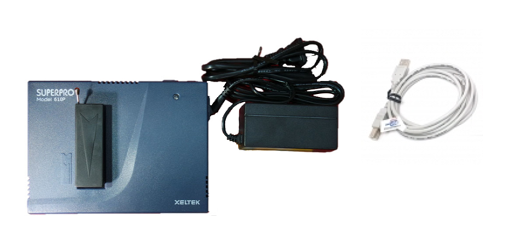

SuperPro 610P 隨附:

• AC Adapter
• USB Cable
• Quick Start Guide

選購配件

• 適用於不同封裝類型的 Socket Adapter
• 用於 Serial Programming 的 ISP Header

主要特色

專案檔案

專案檔案可儲存燒錄前的準備設定, 使用者也可以儲存及還原完整的工作環境。專案檔案包含裝置類型、Buffer 資料、操作選項設定、Configuration Bits 設定及批次命令。專案檔案可設定密碼保護, 提升未受訓練操作人員使用時的安全性與可靠性。

自動功能

Auto 功能可將不同操作功能依序組合, 包含 Erase、Blank Check、Program、Verify 及 Protect。各項功能會按照設定順序依序執行, 類似 Batch Command 的操作方式。

生產模式

晶片正確插入後, 燒錄器會自動執行 Erase、Blank Check、Program 及 Verify 等批次命令。自動晶片偵測功能可節省操作時間並提升生產效率。

生產統計

可透過記錄檔儲存程式結束前的操作資訊, 並可利用記錄檔進行品質追蹤與生產紀錄管理。

工廠模式

此模式專為工廠大量生產環境設計。為避免操作錯誤造成晶片損壞或錯誤資料寫入, SuperPro 將以 Auto 功能模式執行。管理員可設定密碼, 防止未授權人員存取系統。

自動檔案格式辨識

支援幾乎所有常見的檔案格式, 並具備自動辨識功能, 包含 Binary、Intel Hex (Linear / Segmented)、Motorola S、Tektronix (Linear / Segmented)、JEDEC、POF 等。

序號自動遞增

SuperPro 610P 支援自動產生電子序號。此功能可透過 Operation Option 中的 Auto Increment 設定啟用, 讓使用者將唯一序號寫入裝置。每次燒錄成功後, 軟體會依照指定的遞增模式自動變更序號值。

智慧財產保護

PC 模式與獨立操作模式皆支援密碼設定功能, 可保護資料及燒錄流程。

Specifications

硬體與電氣規格

支援的裝置

• EPROM、Paged EPROM、Parallel EEPROM、Serial EEPROM、FPGA Configuration PROM、FLASH Memory (NOR)、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware HUB、Microcontroller、MCU

支援的封裝類型

• DIP、SDIP、PLCC、JLCC、PGA、LGA、SOIC、SOJ、SOT、QFP、TQFP、PQFP、VQFP、MQFP、LQFP、TSOP、SOP、TSOPII、PSOP、SSOP、TSSOP、SON、EBGA、FBGA、FTBGA、VFBGA、μBGA、CSP、SCSP、QFN、HVQFN 等

PC 介面

• USB 2.0

電源供應

• AC Adapter: 輸入 AC 100V-240V; 輸出 12V / 1.5A

尺寸

• 主機: 178(L) x 130(W) x 40(H) mm
• 包裝: 320(L) x 300(W) x 85(H) mm

重量

• 主機: 0.85 lbs (0.38 kg)
• 包裝: 3 lbs (1.8 kg)

擴充功能

• 通用 48 Pin Driver, 支援目前多數複雜型裝置
• 改良型燒錄處理器, 提供高速燒錄效能
• 支援 Vcc 低至 1.2V 的裝置
• 支援 In-System Programming (ISP)
• 支援多種裝置與記憶體的燒錄
• 僅採用經 IC 製造商認可的燒錄演算法, 提供高可靠性的燒錄結果
• 具備過電流與過電壓保護功能, 確保晶片及燒錄器硬體的操作安全
• 相容於 Windows XP / Vista / 7 / 8 / 10 / 11 (32/64-bit)
• Vcc 驗證功能 (±5% 及 ±10%) 可提升燒錄可靠性
