Description

主要應用

SuperPro 6100N 特別適用於以下應用:

電子維修與服務

• 電視及消費性電子產品維修
• 主機板與 BIOS 燒錄
• Router 與網路設備韌體修復
• 一般 SPI Flash 與 EEPROM 燒錄

工程實驗室與教育

• 大學及教學環境
• 原型開發
• 韌體驗證與測試
• 裝置驗證

汽車電子維修

• ECU 與控制模組維修
• EEPROM 與 Flash 重新燒錄
• 儀表板與控制模組維修

小量生產與燒錄服務

• Master IC 複製
• 小量生產
• 返工與維修服務中心

醫療與工業電子

• 嵌入式記憶體更新
• 裝置維護與維修
• 需要廣泛裝置支援的應用

如需進階 NAND、eMMC 及大量資料救援工作流程, 客戶可考慮 SuperPro 7500N 所提供的進階功能。SuperPro 6100N 則以高性價比的通用燒錄能力為設計重點, 適合電子維修、工程實驗室及需要廣泛裝置支援的應用。

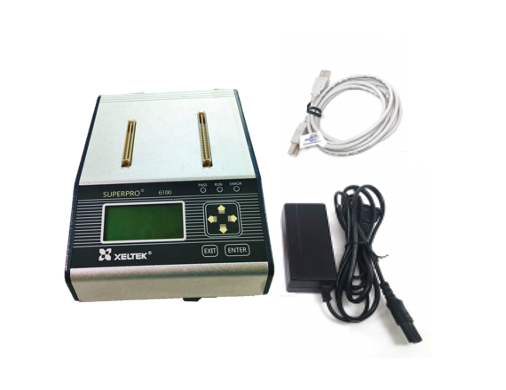

產品內容

SuperPro 6100N 隨附:

• AC Adapter
• USB Cable
• Quick Start Guide

選購配件:

• 適用於不同封裝類型的 Socket Adapter
• 用於獨立操作模式的 CF Card
• 用於 Serial Programming 的 ISP Header

主要特色

專案檔案管理

可儲存及還原完整的燒錄設定, 包含裝置類型、Buffer 資料、Configuration Bits、操作設定及批次命令。支援密碼保護, 確保操作安全性與一致性。

自動化生產流程

可依序自動執行 Erase、Blank Check、Program、Verify 及 Protect, 以無縫流程完成燒錄, 確保作業結果穩定並降低人為錯誤。

生產模式

插入裝置後即可立即啟動, 自動偵測晶片並執行批次命令, 最大化生產效率與處理量。

工廠模式

專為大量生產環境設計。強制使用 Auto 操作模式, 並透過管理員密碼進行控制, 防止操作錯誤及未授權的設定變更。

追溯與生產記錄

提供完整的記錄檔, 支援品質管制、產品追溯及生產流程追蹤。

自動檔案格式辨識

支援並可自動辨識業界主要檔案格式, 包含 Binary、Intel Hex (Linear/Segmented)、Motorola S、Tektronix、JEDEC、POF 等。

自動序號產生

內建自動遞增功能, 可燒錄唯一的電子序號, 以確保裝置識別的唯一性與安全性。

智慧財產保護

PC 模式與獨立操作模式皆支援密碼安全機制, 保護資料及燒錄流程的完整性。

Specifications

硬體與電氣規格

支援的裝置

• EPROM、Paged EPROM、Parallel EEPROM、Serial EEPROM、FPGA Configuration PROM、FLASH Memory (NOR)、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware HUB、Microcontroller、MCU

支援的封裝類型

• DIP、SDIP、PLCC、JLCC、PGA、LGA、SOIC、SOJ、SOT、QFP、TQFP、PQFP、VQFP、MQFP、LQFP、TSOP、SOP、TSOPII、PSOP、SSOP、TSSOP、SON、EBGA、FBGA、FTBGA、VFBGA、μBGA、CSP、SCSP、QFN、HVQFN 等

PC 介面

• USB 2.0
• Windows: 8 / 9 / 10 / 11 | 32/64-bit

獨立操作儲存媒體

• Compact FLASH Card

電源供應

• AC Adapter: 輸入 AC 100V-240V; 輸出 12V / 1.5A

尺寸

• 主機: 148(L) x 216(W) x 94(H) mm
• 包裝: 301(L) x 252(W) x 145(H) mm

重量

• 主機: 3.5 lbs (1.6 kg)
• 包裝: 6.2 lbs (2.8 kg)

擴充功能

• 可同時操作多台裝置, 建構並行多工燒錄系統。可串聯 1-15 台裝置, 靈活因應不同的量產需求。
• 支援 Vcc 1.2V-5V 的裝置。
• 支援最大 256 GB 的檔案。
• 具備過電流與過電壓保護功能, 確保晶片及燒錄器硬體的操作安全。
• 僅採用經 IC 製造商認可的燒錄演算法, 提供高可靠性的燒錄結果。
• Vcc 驗證功能 (±5% 及 ±10%) 可提升燒錄可靠性。

如需高密度晶片燒錄 (eMMC 與 NAND), 請參閱 SuperPro 7500N。
