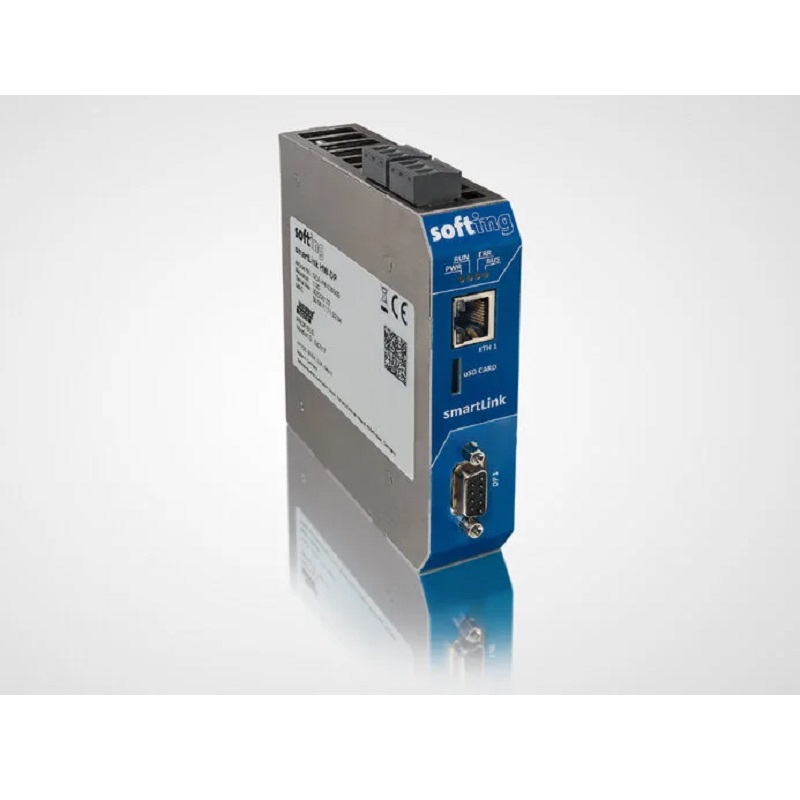

產品介紹
Description
Overview
使用標準工業工具進行組態、參數設定與工廠資產管理
- 不受限於特定組態工具
- 可直接從控制室集中設定 PROFIBUS 和 HART 現場設備參數, 提升作業效率並節省時間
- 支援透過符合 FDT/DTM 和 EDDL 標準的工廠資產管理應用程式, 存取並組態現場設備 (非週期性主站)
Ethernet 至 PROFIBUS DP 存取介面
- 提供第二個通道, 以存取現場設備
- 可作為 PROFIBUS DP Class 2 主站
- 支援 1 個 PROFIBUS DP 網段

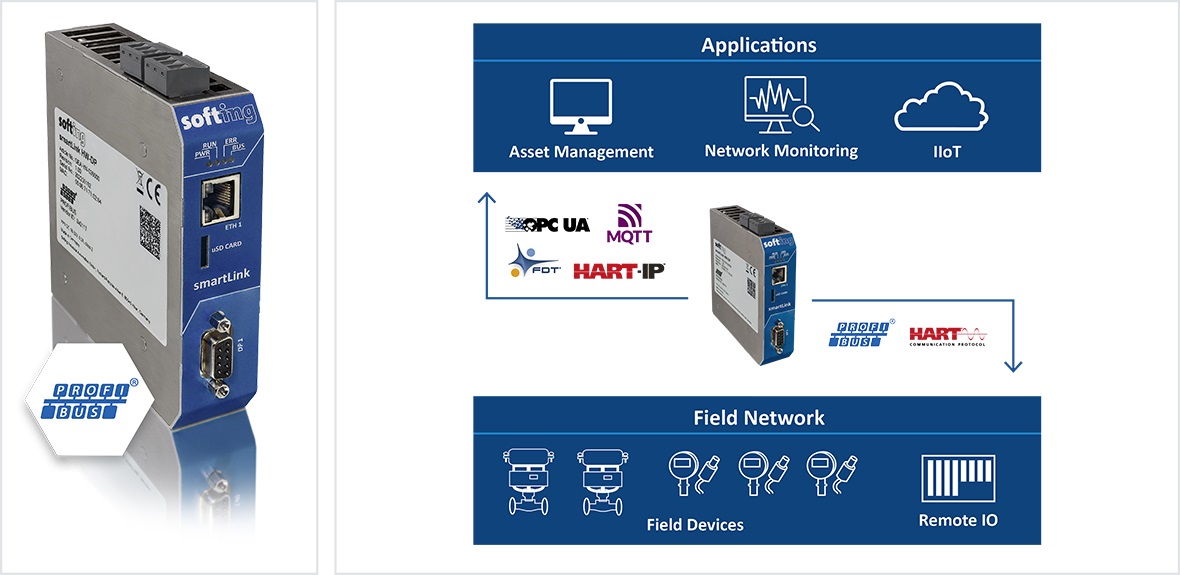

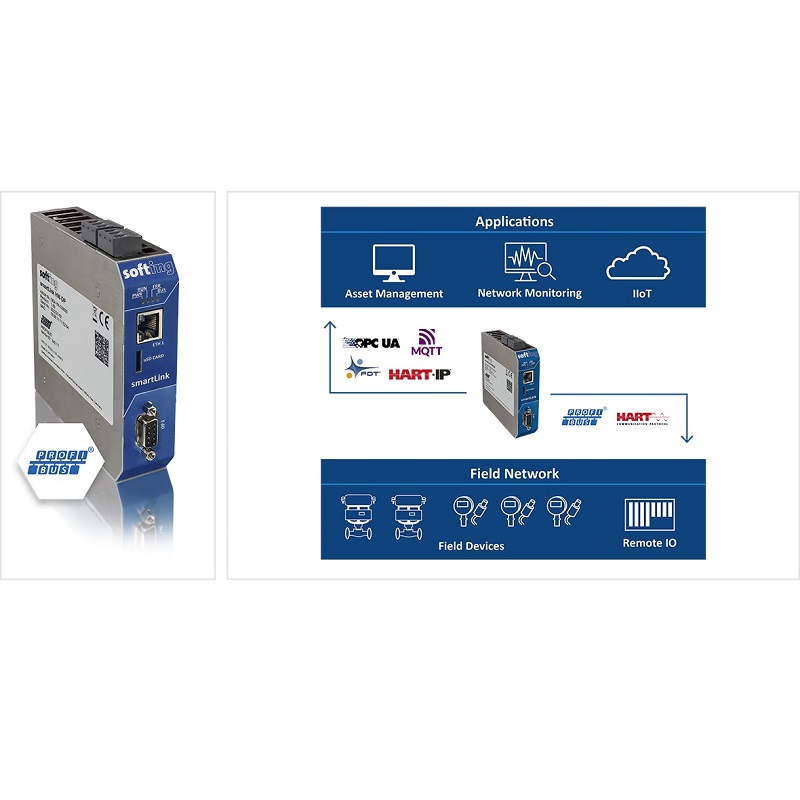

銜接新一代技術的關鍵元件
- 可沿用既有 PROFIBUS 網段, 無需修改原有架構
- 支援透過 HART-IP 和 OPC UA 存取週期性與非週期性資料
HART 設備的資產管理與參數設定
組態、參數設定與工廠資產管理
- 提供安全且標準化的設備存取方式
- 可與控制器並行運作, 不受控制器限制
低成本、低風險的整合方式
- 無需重新配線, 即可連接大量 HART 設備
- 利用既有基礎設施, 支援「HART over PROFIBUS」
- 支援多種 Remote I/O 系統
相容於成熟的標準應用程式

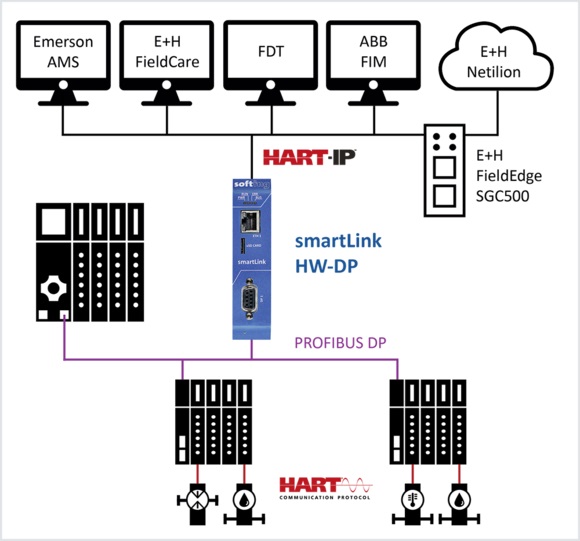

- 採用 HART-IP 作為標準應用層通訊協定
- 已通過 Emerson AMS Device Manager、ABB FIM、E+H FieldCare 和 PACTware 的相容性驗證與測試
PROFIBUS 設備的資產管理與參數設定
組態、參數設定與工廠資產管理
- 提供安全且標準化的設備存取方式
- 可與控制器並行運作, 不受控制器限制
相容於成熟的標準應用程式

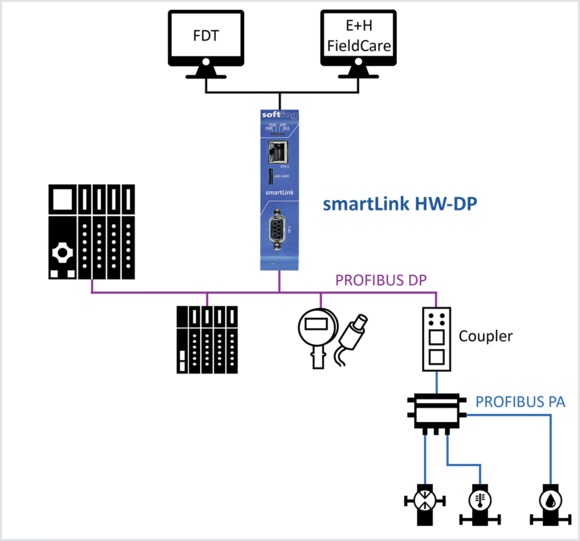

- 提供 FDT 驅動程式
- 已通過 E+H FieldCare 和 PACTware 的相容性驗證與測試
直接存取 PROFIBUS 網路的製程資料
直接從網路擷取製程資料
- 即時提供所有製程資料, 供資料分析等工業 4.0 應用使用
- 直接從網路擷取資料, 無需存取控制器
- 不會干擾正在運行的製程

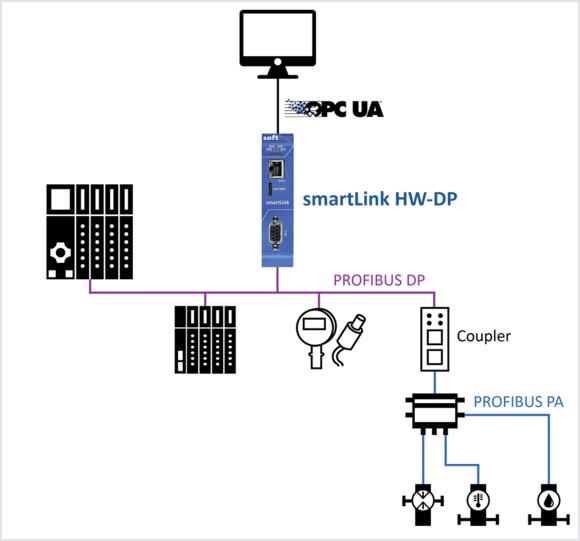

透過 OPC UA 安全傳輸資料
- 採用適用於工業網路的先進傳輸方式
- 支援透過 OPC UA 進行快速資料更新
PROFIBUS 網路的資產監控與診斷
完整掌握整個網路的設備清單
- 取得所有連接設備的 I&M (識別與維護) 資料
- 無需組態設定, 即可自動即時查詢

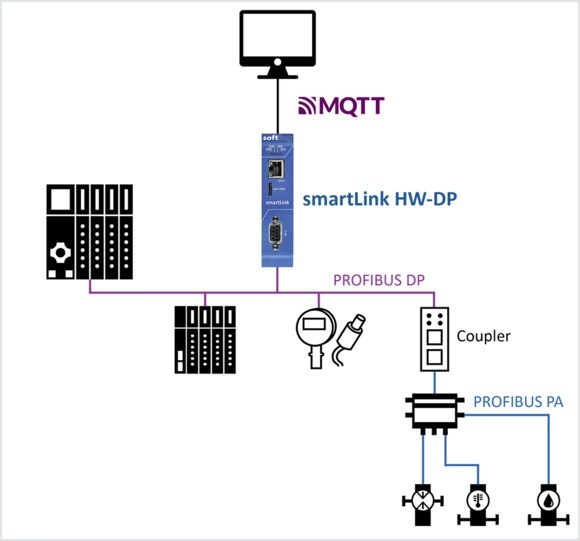

透過 MQTT 安全傳輸資料
- 採用適用於雲端連線的先進傳輸方式
- 資訊模型依據 PROFINET 的 OPC UA Companion Specifications
監控所有連接設備的健康狀態
- 顯示所有匯流排站點的診斷訊息與狀態
- 提供整個網路的統計參數
整合 Softing plantPerfect Monitor 應用程式
- 使用 plantPerfect Monitor 監控網路及其所有連接設備
Technical Data
| 硬體 | 處理器 | Intel Cyclone V SoC, 雙核心 ARM Cortex-A9 |
|---|---|---|
| 閘道器狀態 LED | PWR, RUN, ERR, BUS | |
| 即時時鐘 (RTC) | 具備備援電源的即時時鐘, 可透過瀏覽器或 NTP 伺服器設定時間。備援時間取決於環境溫度、使用時間等條件。 | |
| 介面規格 | Ethernet | 1 x IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T, 連接器: RJ45 |
| PROFIBUS DP | 1 個網段, RS485 實體層, 連接器: 9-pin Sub-D 母座 | |
| 支援項目 | 通訊協定 | HART-IP, MQTT, OPC UA, PROFIBUS DP |
| PROFIBUS Remote IOs |
Siemens:
ET 200SP: 155-6BU01-0CN0
ET 200iSP: 152-1AA00-0AB0
ET 200M: 153-2BA10-0XB0
|
|
|
ABB:
S800: CI801, CI840, CI840A
S900: CI920N, CI920S
|
||
|
Pepperl+Fuchs:
LB: LB8105, LB8106, LB8109
FB: FB8206, FB8209
|
||
| R.Stahl: iS1+: CPM 9440/15-01-11 | ||
|
Turck:
BL20: BL20-E-GW-DP, BL20-GW-DPV1
excom: GDP 1,5
|
||
| WAGO: I/O System 750: 750-333, 750-833 | ||
| HART I/O 模組 |
Siemens:
ET 200SP: 134-6TD00-0CA1, 135-6TD00-0CA1
ET 200iSP: 134-7TD00-0AB0, 135-7TD00-0AB0, 134-7TD50-0AB0, 138-7FA00-0AB0
ET 200M: 332-8TF01-0AB0, 331-7TF00-0AB0, 331-7TF01-0AB0, 331-7TB00-0AB0, 332-8TF00-0AB0
|
|
|
ABB:
S800: AI815, AO815, AI845, AO845A, AI895, AO895
S900: AI930N, AO930N
|
||
|
Pepperl+Fuchs:
LB: LB3002, LB3102, LB3103, LB3105, LB4002, LB4005, LB4102, LB4105, LB3005A2, LB3006A, LB3106A, LB4106A, LB7104A
FB: FB3202B1, FB3202B2, FB3205B2, FB3205B3, FB3302B2, FB3305B2, FB4202B2, FB4202B3, FB4205B2, FB4205B3, FB4205C2, FB4302B2, FB7204B3, FB7304B3
|
||
| R.Stahl: iS1+: AIM 9461/12-08-11, AOM 9466/12-08-11, AUM 9468/32-08-11 | ||
|
Turck:
BL20: BL20-2AIH-I, BL20-2AOH-I
excom: AIH40Ex, AOH40Ex
|
||
| WAGO: I/O System 750: 750-484,75x-482 | ||
| HART-IP 應用程式 |
Emerson AMS Device Manager V14.1.1, V14.5
Endress + Hauser Netilion (FieldEdge SGC500)
ABB FIM V3.01
|
|
| FDT 應用程式 | PACTware, Endress + Hauser FieldCare | |
| 物理規格 | 尺寸 (高 x 寬 x 深) | 120 mm x 28 mm x 110 mm |
| 重量 | 約 430 g | |
| 電源供應 |
18 VDC ... 32 VDC; 必須使用 SELV/PELV 電源供應器 (輸入電流: 典型值: 200 mA; 最大值: 1 A (包含啟動時的湧入電流)) |
|
| 典型功耗 | 5 W | |
| 工作溫度 | -40 °C ... +65 °C (詳細安裝說明請參閱使用手冊) | |
| 儲存溫度 | -40 °C ... +85 °C | |
| 相對濕度 | 10 % ... 95 %, 無冷凝 | |
| 散熱方式 | 自然對流, 無風扇 | |
| 安裝方式 | 35 mm DIN 導軌 | |
| 防護等級 | IP20 | |
| 符合性 / 標準 | CE |
電磁相容性 (EMC) 與有害物質限制 (RoHS)
- EN 61000-6-2: 通用標準 - 工業環境抗擾度標準
- EN 61000-6-4: 通用標準 - 工業環境發射標準
- EN 55032: 多媒體設備的電磁相容性 - 發射要求, A 級
- EN 55011: 工業、科學及醫療設備的射頻干擾特性 - 限值與量測方法, A 級
- EN IEC 63000:2018: RoHS 有害物質限制評估標準
|
| FCC | FCC 47 CFR Part 15B Section 15.109 (A 級): 美國聯邦通信委員會 (FCC) 電磁輻射標準。 | |
| VCCI | VCCI (2015 年 4 月): 資訊技術設備干擾自主管制協議會標準。 |
Order Information
| 供貨範圍 | |
|---|---|
| 硬體 | smartLink HW-DP |
| 訂購料號 | |
| GEA-YN-026000 | smartLink HW-DP |
| LRA-NN-027004 | smartPlus DP, 提供 1 台現場設備的存取授權 |
| 其他產品與服務 | |
| DBA-KM-020410 | mobiLink - 行動式 HART 介面 |
| LRL-TG-020000 | plantPerfect Monitor, 永久授權, 含 1 台設備的 1 年軟體更新服務 |
| LMA-TG-020000 | plantPerfect Monitor, 1 台設備的 1 年軟體更新服務 |
| LAA-TG-020000 | plantPerfect Monitor, 1 台設備的 1 年租用授權 |
