產品介紹
Description

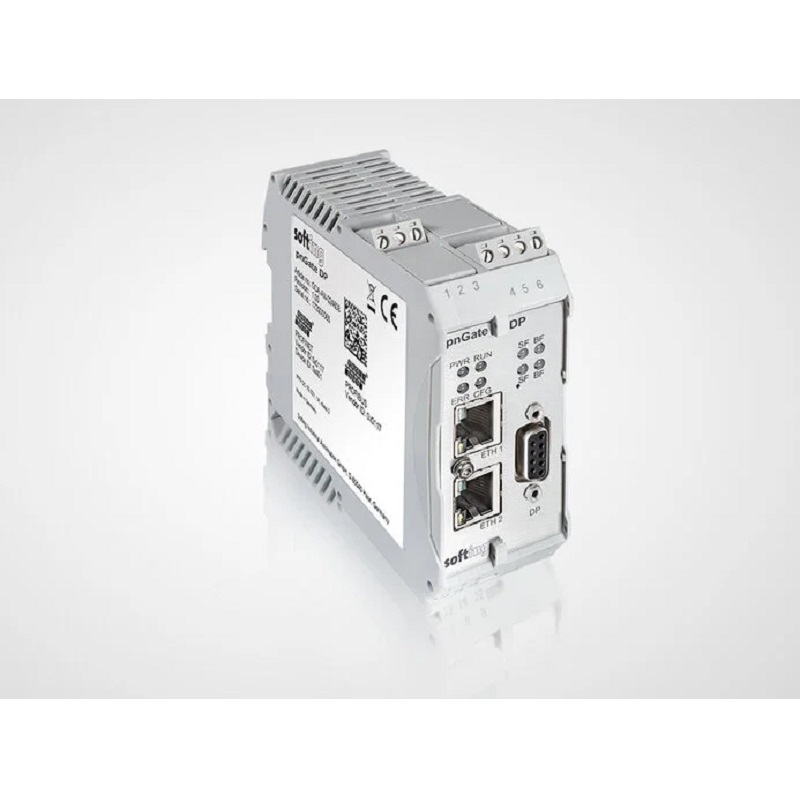

PROFINET 轉 PROFIBUS DP 主站閘道器
透過內部 I/O 映射, 輕鬆將 PROFIBUS DP 從站設備連接至 PROFINET 控制系統

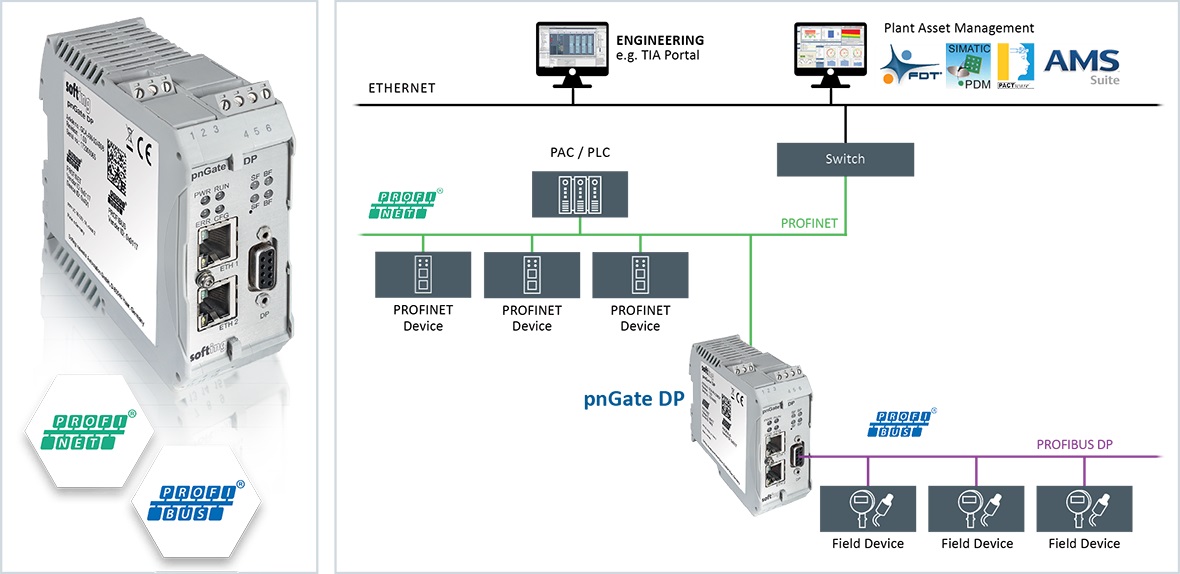

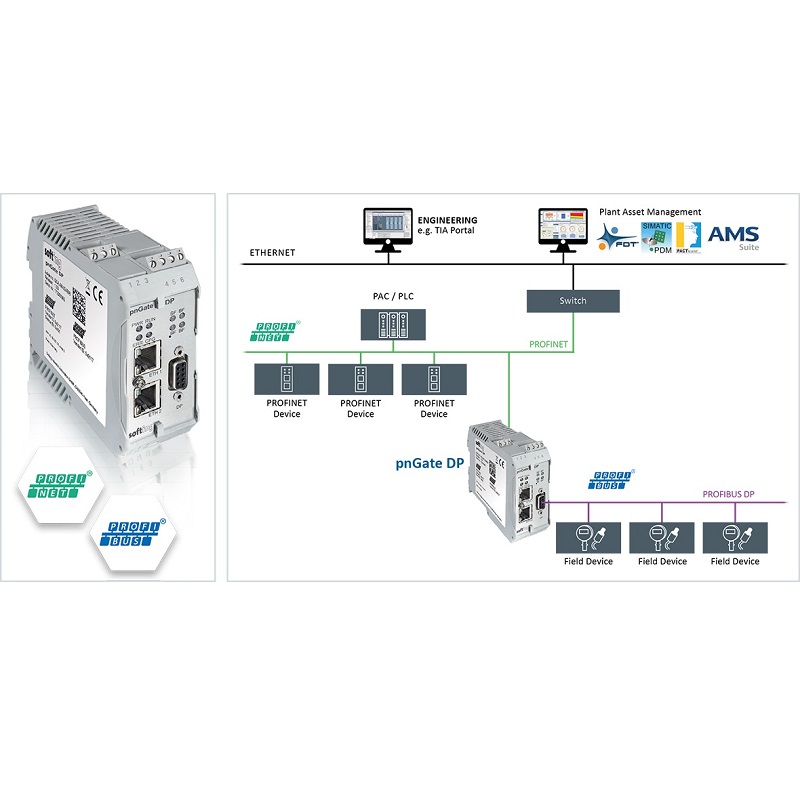

pnGate DP 可透過虛擬映射, 將一個 PROFIBUS DP 網段整合至 PROFINET 控制系統。此設備可重複使用現有的 PROFIBUS DP 網段, 無須修改原有架構, 有效降低工程成本。
pnGate DP 支援 S2 冗餘功能, 並可使用標準工業工具進行組態設定、參數設定及工廠資產管理。
相關解決方案:
- pnGate PA: 將 PROFIBUS PA 網段整合至 PROFINET 系統
- pnGate PB: 將 PROFIBUS PA/DP 網段整合至 PROFINET 系統
Overview
使用標準工業工具進行組態設定、參數設定及工廠資產管理
- 支援主要 PROFINET 工程工具, 例如 TIA Portal、Step7 及 PC WORX
- 內建 CommDTM, 可用於 FDT/DTM 框架應用程式
- 支援透過 EDD 使用 Siemens Simatic PDM 進行設備參數設定
直接連接 PROFIBUS 網段
- 可從 PROFINET 網路直接存取 PROFIBUS DP 網段
- 同時作為 PROFINET 設備及 PROFIBUS DP 主站
- 支援 1 個 PROFIBUS DP 網段
- 最多支援 32 台 PROFIBUS 設備
邁向新一代技術的關鍵元件
- 可重複使用現有的 PROFIBUS 網段, 無須修改原有架構
- 支援 MRP 與 S2 PROFINET 冗餘功能, 提升系統可靠性
Order Information
| 交付內容 | |
|---|---|
| 硬體 | pnGate DP 閘道器 |
| 訂購料號 | |
| GCA-AN-024606 |
pnGate DP, PROFINET 轉 PROFIBUS DP 閘道器。 支援 1 個 PROFIBUS DP 網段 (RS485)。 |
| 其他產品與服務 | |
| LRL-DY-134501 |
dataFEED OPC Suite, 版本 4.01 以上。 支援所有相容的 PLC 通訊協定及 OPC UA, 可供不限數量的 dataFEED OPC Tunnel Client 存取, 並可同時連接最多 100 台 OPC UA Server、OPC Server 及 OPC Tunnel Server。此外, 還具備資料庫與檔案存取、資料交換、最佳化、資料集中及橋接等功能。 |
| GCA-AN-024608 |
pnGate PB, PROFINET 轉 PROFIBUS 閘道器。 支援 2 個 PA 網段 (最多 32 台 PA 設備, MBP 實體層) 及 1 個 PROFIBUS DP 網段 (RS485)。 |
| GCA-AL-024602 |
pnGate PA, PROFINET 轉 PROFIBUS-PA 閘道器。 最多支援 2 個 PROFIBUS PA 網段, 可連接最多 32 台 PROFIBUS PA 設備。 |
| GCA-AL-024604 |
pnGate PA, PROFINET 轉 PROFIBUS-PA 閘道器。 最多支援 4 個 PROFIBUS PA 網段, 可連接最多 64 台 PROFIBUS PA 設備。 |
| 現場匯流排基礎設施 | |
| 安裝解決方案 | 使用高功率主幹線拓撲或 FISCO 時, Softing 與 R. Stahl 合作提供 PROFIBUS PA 與 FOUNDATION Fieldbus H1 現場匯流排基礎設施元件, 包括電源供應器、實體層診斷設備、現場設備耦合器及終端電阻。 |
