EtherNet/IP 轉 PROFINET 閘道器 (具備控制器功能)

透過映射將 PROFINET I/O 設備整合至 EtherNet/IP 控制系統

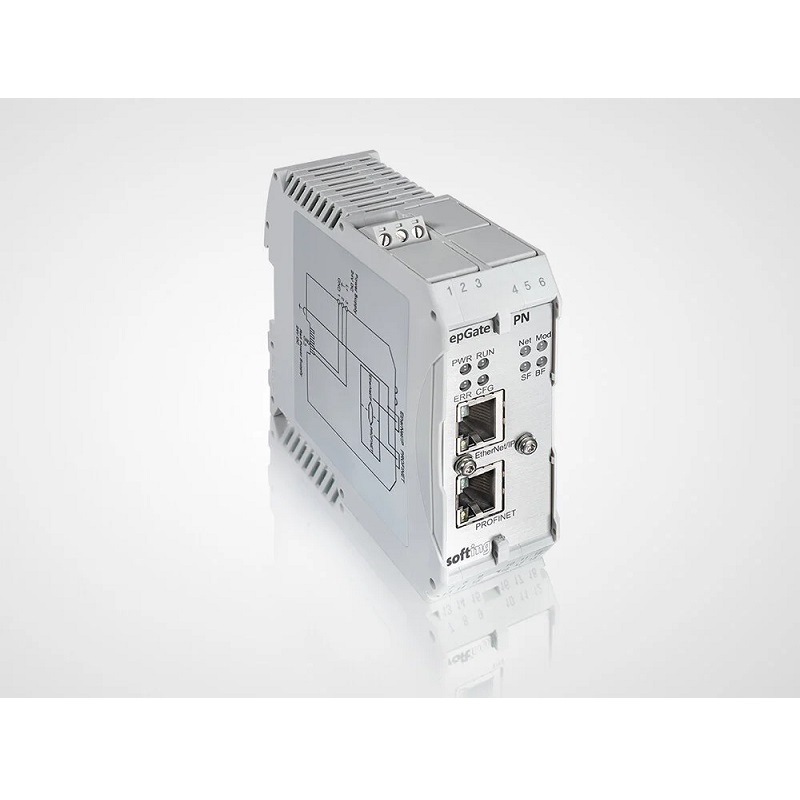

epGate PN 可作為 EtherNet/IP Scanner (例如 Rockwell PLC) 與最多 32 台 PROFINET 設備之間的通訊閘道器.

閘道器上方的 RJ45 連接埠以 Adapter (從站) 模式連接至 EtherNet/IP 網路, 下方的 RJ45 連接埠則作為 PROFINET Controller (主站). 此架構可將 PROFINET 設備及子系統整合至 EtherNet/IP 應用系統.

epGate PN 隨附的通訊組態工具可協助使用者設定 PROFINET 組態, 並產生可直接使用的符號映射資訊, 供 EtherNet/IP PLC 工程軟體使用. 如此一來, 使用者無需分別為閘道器兩端的通訊協定手動定義資料, 可降低設定錯誤的風險並簡化整合流程.

相關解決方案:

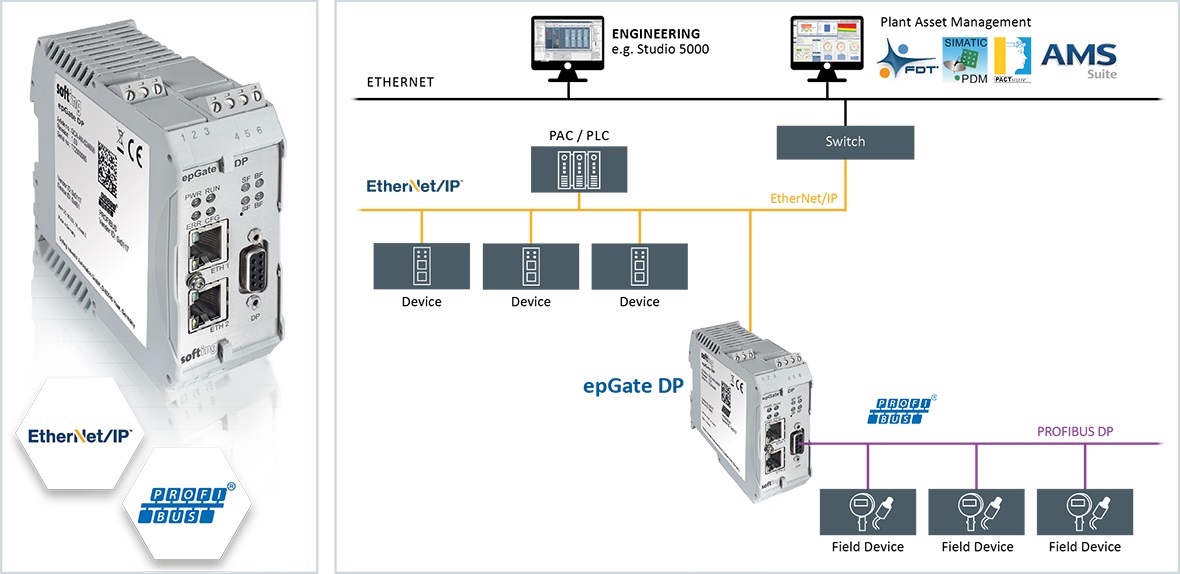

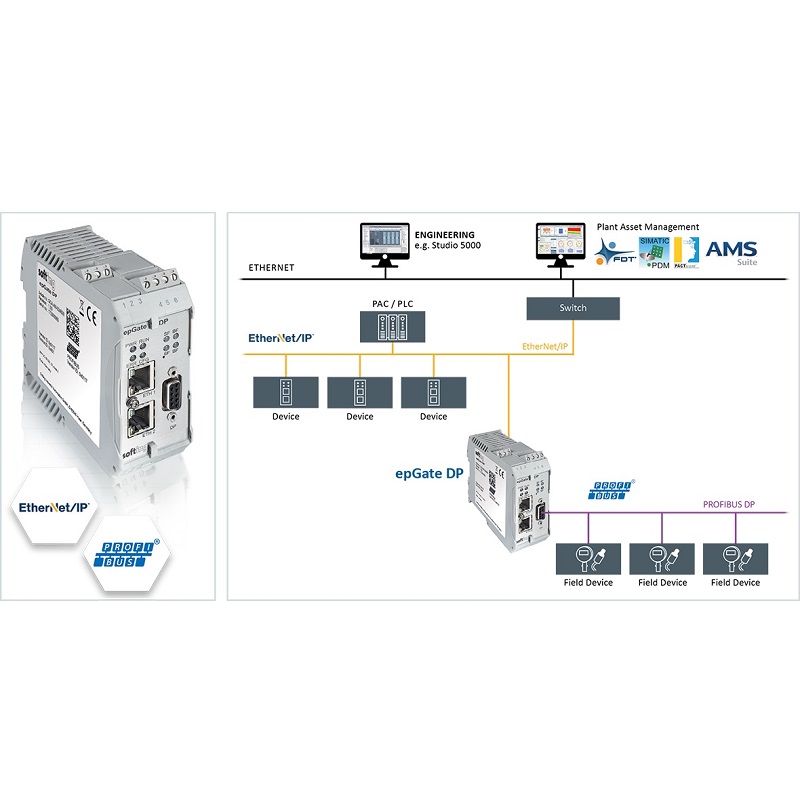

• epGate DP: 將 PROFIBUS DP 網段整合至 EtherNet/IP 系統.
• epGate PA: 將最多 4 個 PROFIBUS PA 網段整合至 EtherNet/IP 系統.
• epGate PB: 將最多 2 個 PROFIBUS PA 網段及 1 個 PROFIBUS DP 網段整合至 EtherNet/IP 系統.

Overview

跨網路邊界的可靠運作

• 透過上方 RJ45 連接埠, 以 Adapter (從站) 模式連接至 EtherNet/IP 網路.
• 下方 RJ45 連接埠具備 PROFINET Controller (主站) 功能.
• PLC 中的 EtherNet/IP Scanner 可直接存取 PROFINET 現場設備.
• 透過 I-Device 功能, 存取內部採用 PROFINET 網路的機台, 並支援 Siemens PLC.
• 透明化交換 I/O 資料.
• 將 PROFINET 故障與診斷資訊傳送至 EtherNet/IP 端.
• EtherNet/IP PLC 可透過指定的品質值, 明確控制 PROFINET 輸出的啟用.
• 若與 PLC 的連線中斷, PROFINET 輸出將切換至安全狀態.

透過 Add-On Instructions 簡化整合流程

• PLC 程式無需具備深入的 PROFINET 專業知識, 即可存取 PROFINET 設備資料.
• 使用隨附工具自動產生兩種通訊協定之間的映射.
• 使用包含詳細 PROFINET 資料型別定義的 Add-On Instructions (AOI).
• 提供透明化通訊, 克服不同通訊協定之間的差異.

隨附組態工具與內建 Web 伺服器

• 提供 PC 端組態軟體, 可線上存取 PROFINET 設備, 並產生可供 EtherNet/IP PLC 工程軟體直接使用的符號映射資訊.
• 內建 Web 伺服器, 可監控映射設定及交換中的資料.
