產品介紹
Description
Modbus TCP/FF HSE 轉 FF H1 閘道器
直接整合 FF H1 網段 - 適用於支援 Modbus TCP 的控制系統或 FF HSE 資產管理應用

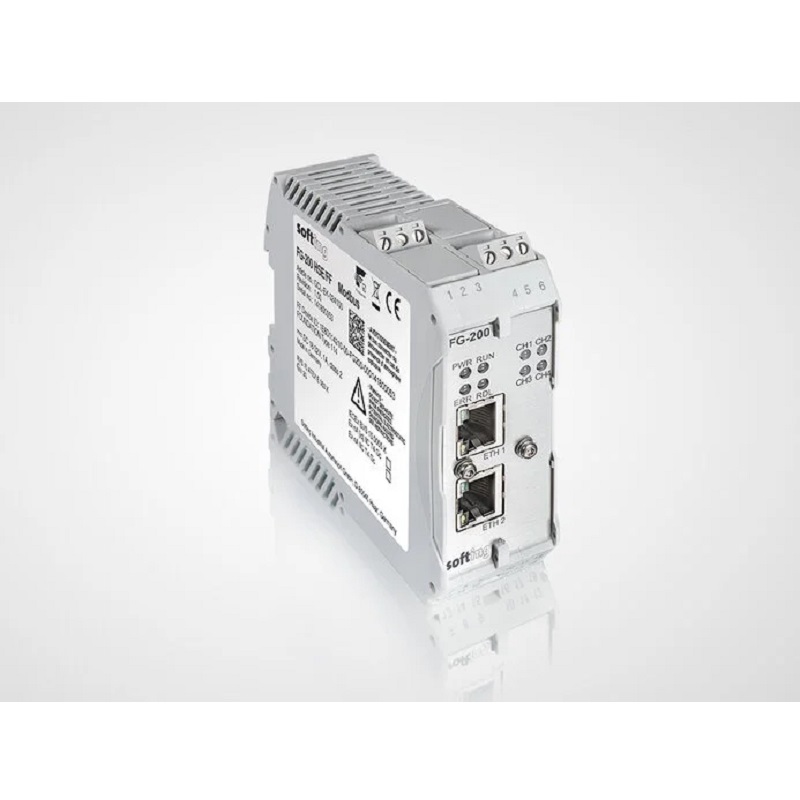

Softing FG-200 可將最多 4 個 FOUNDATION™ Fieldbus (FF) H1 連線整合至支援 Modbus TCP 的控制系統, 或 FF 資產管理應用中。
FG-200 具備冗餘功能, 適用於危險區域。此設備可快速存取製程資料, 同時保留 FF 技術的優勢, 包括減少配線、集中設定現場設備參數、完整的診斷功能, 以及本質安全的設備網段。
Overview

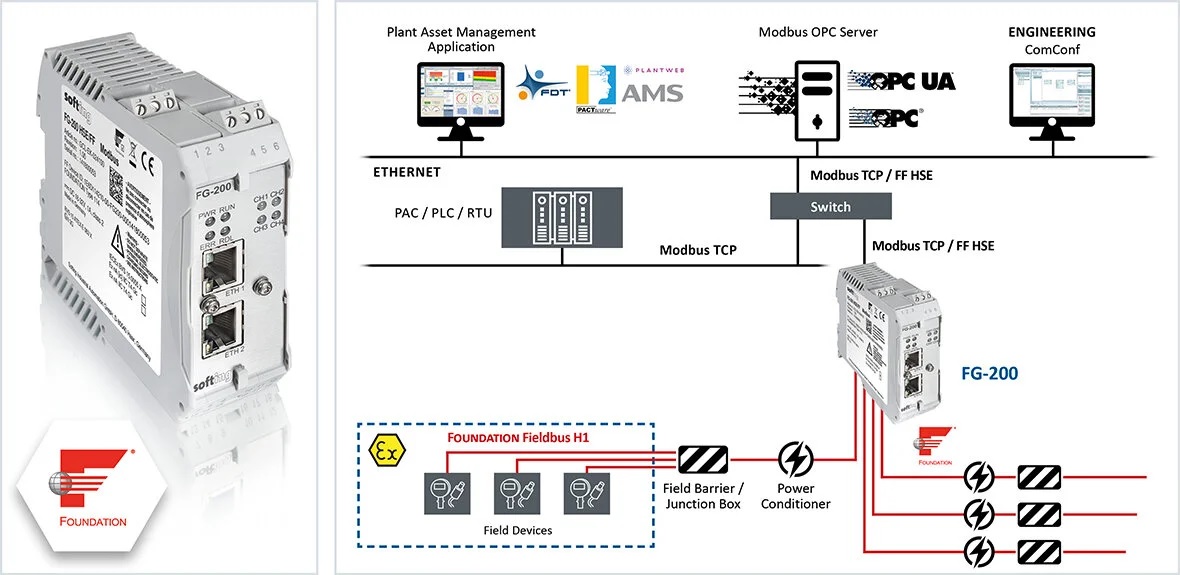

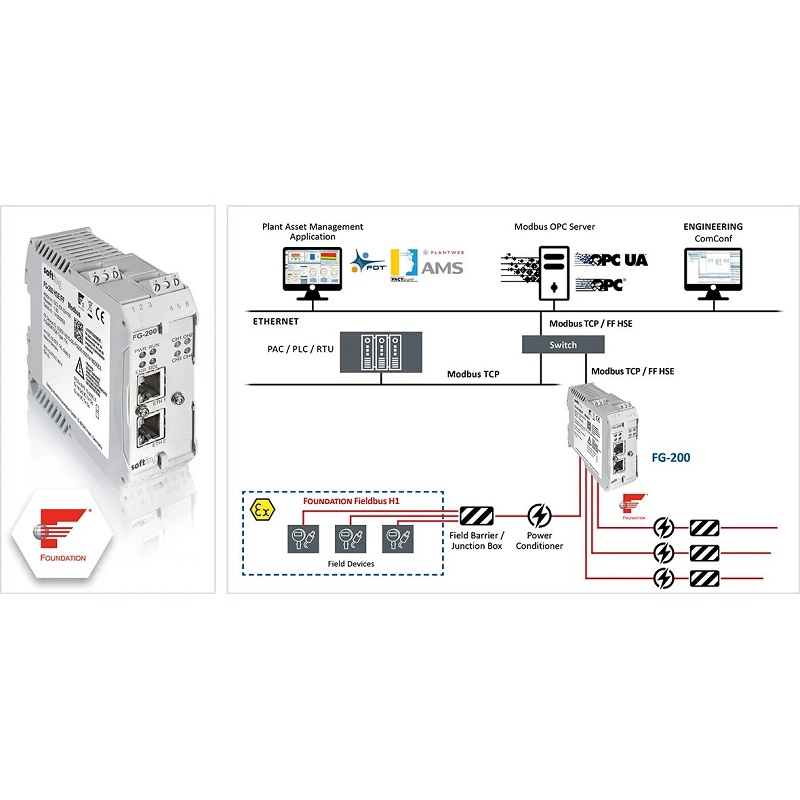

將 FF-H1 設備整合至 Modbus TCP 控制系統
- 最多支援 4 個 FF-H1 通道, 每個通道最多可連接 16 台現場設備
- 快速存取製程資料
- 適用於危險區域
- 配備 FF Configuration Tool, 簡化系統啟用與設定流程
透過工廠資產管理應用程式存取 FF-H1 設備
- 提供 Visitor Mode, 避免干擾網路運作
- 支援 FF HSE 介面, 可用於以 EDD 為基礎的應用程式, 例如 Emerson AMS Device Manager (< V14.5 或 >= V15)
- 提供 DTM, 支援 FDT 應用程式, 例如 PACTware、Yokogawa FieldMate、Honeywell FDM 及 E+H FieldCare
高可用性
- 配備冗餘連線, 支援設備冗餘 (依據 FF-593 標準達到 D-3 等級)
- 自動同步設定資料
- 極快速的冗餘切換功能
Technical Data
| 硬體項目 | 處理器 | Altera Cyclone V SoC, 搭載雙核心 ARM Cortex-A9 |
|---|---|---|
| 閘道器狀態 LED | PWR (電源)、RUN (運作)、ERR (錯誤)、RDL (冗餘連線) | |
| Fieldbus 狀態 LED | 各 FF H1 連線的活動狀態 | |
|
介面與連接器
|
Ethernet |
2 個 IEEE 802.3 100BASE-TX / 10BASE-T 乙太網路介面 (僅 ETH1 支援)
Ethernet 連接器: RJ45
|
| Fundation Fieldbus H1 |
4 個 FF H1 連線, 符合 FF 實體層設定檔 Type 114 規範
(連線功能: 每個連線皆可獨立作為 Link Master 及/或 Time Master 運作)
傳輸速率: 31.25 Kbit/s
Fieldbus 電壓範圍: 9 VDC ... 32 VDC, 建議電壓: 24 VDC
電流消耗: 每個連線 10 mA
Fieldbus 連接器: 3-pin 螺絲式端子, 電氣隔離
|
|
| 物理特性 | 尺寸 (高 x 寬 x 深) | 100 mm x 35 mm x 105 mm |
| 重量 | 約 250 g | |
| 電源供應 |
18 VDC ... 32 VDC; 必須使用 SELV/PELV 電源供應器
典型輸入電流: 200 mA; 最大輸入電流: 1 A (包含開機瞬間的湧入電流)
FG-200 HSE/FF Modbus 不會向 FF H1 連線提供電源。
|
|
| 工作溫度 / 儲存溫度 |
-40 °C .. +70 °C / -40 °C .. +85 °C (詳細安裝說明請參閱使用手冊) |
|
| 相對濕度 | 10 % ... 95 %, 無冷凝 | |
| 散熱方式 | 自然對流, 無風扇 | |
| 塗層 | 符合 ANSI / ISA-S71.04 G3 的保形塗層 | |
| 安裝方式 | 35 mm DIN 導軌 | |
| 防護等級 | IP20 | |
| 軟體 | 通訊協定 |
FOUNDATION Fieldbus H1 FOUNDATION Fieldbus HSE Modbus TCP |
| 冗餘功能 | 符合 FF-593 規範 Type D-3 的設備冗餘功能 | |
| 認證 / 規範 | CE |
EN 61000-6-2 EN 61000-6-4 EN 55022 Class A 限值 EN 55011 |
| 電磁相容性 (EMC) |
FCC CFR 47, Part 15, Sections 15.107 和 15.109 (Class A); VCCI Class A 資訊技術設備標準 (2002) |
|
| 振動 / 衝擊 | DIN EN 60068-2-6 振動 / DIN EN 60068-2-27 衝擊 | |
| 危險場所認證 |
cULus: Class 1, Division 2, Groups A, B, C, D
IECEx: Ex ec [ic] IIC T4 Gc
ATEX: Ex II 3G ec [ic] IIC T4 Gc
CCC : Ex ec [ic] IIC T4 Gc
|
Order Information
| 交付內容 | |
|---|---|
| 硬體 | FG-200 |
| 軟體 | 韌體、FF Configuration Tool、FF-DTM |
| 文件 | 快速入門指南、使用手冊 |
| 訂購料號 | |
| GLA-EK-024102 | FG-200 |
| ACA-ZZ-020631 | 冗餘連線 (3-pin), 連接線長 30 cm, 用於連接兩台具冗餘配置的 FG-200 |
| 其他產品與服務 | |
| 安裝解決方案 | 使用高功率主幹線拓撲或 FISCO 時, Softing 與 R. Stahl 合作提供 PROFIBUS PA 與 FOUNDATION Fieldbus H1 現場匯流排基礎設施元件, 包括電源供應器、實體層診斷設備、現場設備耦合器及終端電阻。 |
