Modbus to HART

Part No.: MPADFW-Modbus-to-HART

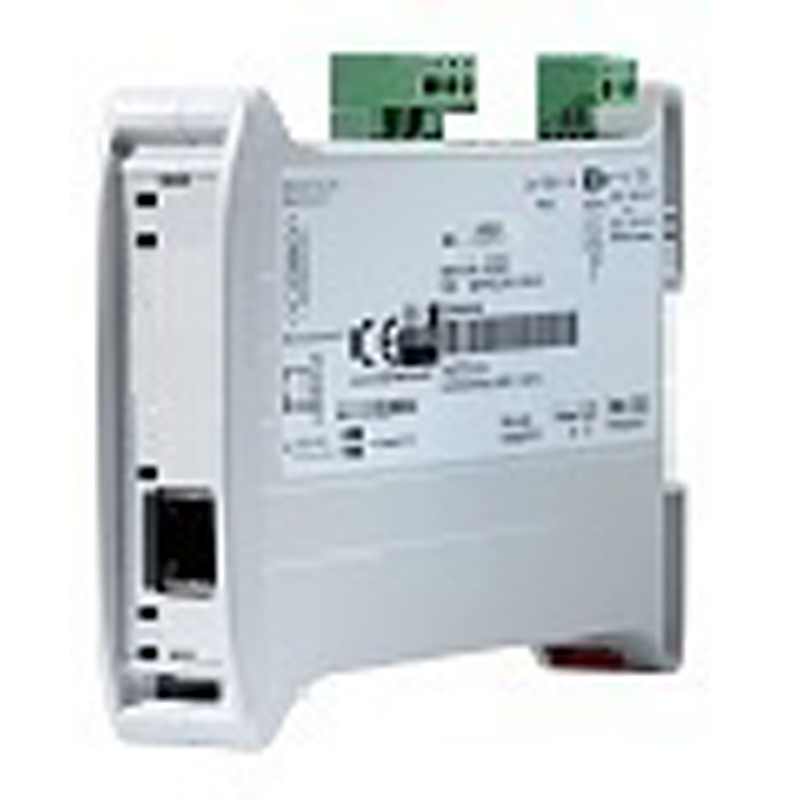

The HD67908-A1 are Modbus / HART converters.

產品介紹

Modbus / HART - Converter

The HD67908-A1 are Modbus / HART converters.

They allow to monitor HART devices (like Sensors, etc..) with a Modbus net (like PLC, Supervisory System etc..).

On the HART side, the HD67908-A1 can manage up to 15 deivces (+1 Secondary Master).

HD67908-A1 supports HART FSK.
HD67908-A1 can be used like Primary HART Master or like Secondary HART Master.

HD67908-5-A1 supports the connection on the Modbus side over RS485.



Modbus / HART



HD67908-5-A1

Modbus Slave / HART Master - Converter ( Housing type: A, Terminal Blocks Connectors )





Ports 1xRS485; 1xHART
Modbus Protocol Modbus RTU Slave
HART Protocol HART FSK Master + 4..20mA Analog Input
Data Rates Modbus Up to 115200bps
Data Rates HART 1200bps
Modbus Connector 3way 5mm terminal block
HART Connector 2way 5mm terminal block
Power Supply Connector 2way 5mm terminal block
Power Supply 8..24V AC; 12..35V DC
HART Power Supply Additional power supply 24 V DC for HART devices
Operating Temperature -40ºC/+85ºC (-40ºF/+185ºF)
Dimensions 120x23x107 (LxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
SOFTWARE SW67908



Accessories


Order Code Description
AC34011 Isolated Converter 100..240V AC to 12V DC stabilized - AC/DC
AC34012 Isolated Converter 100..240V AC to 24V DC stabilized - AC/DC
AC34131 Patch Cross Cable Cat6 2 Meters
