HART to CAN

Part No.: MPADFW-HART-to-CAN

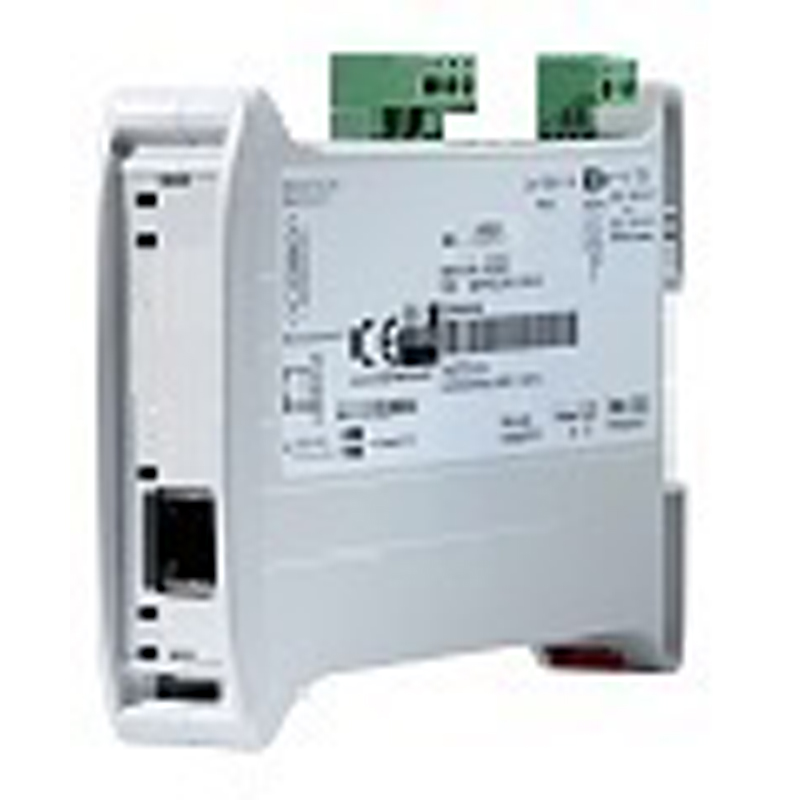

The HD67902-A1 are CAN / HART converters.

產品介紹

CAN / HART - Converter

The HD67902-A1 are CAN / HART converters.

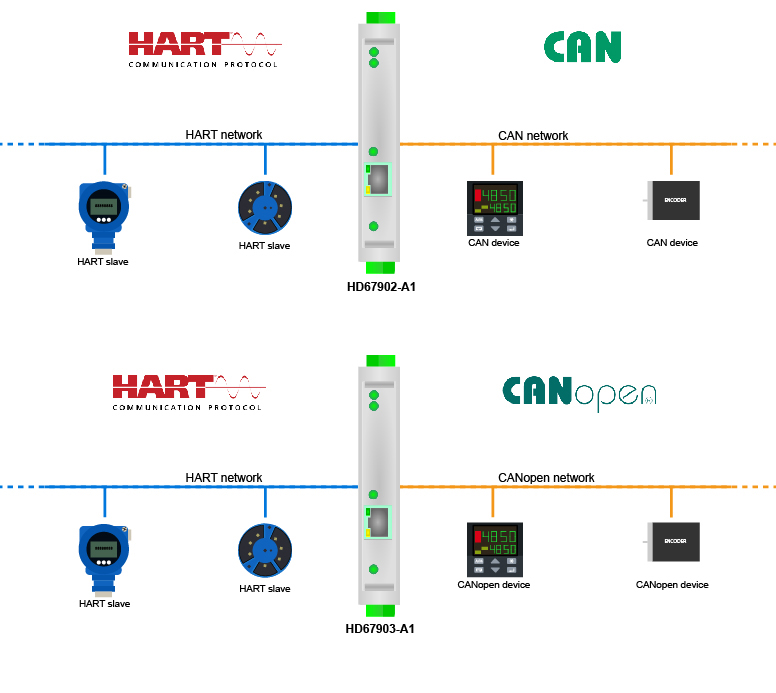

They allow to monitor HART devices (like Sensors, etc..) with a CAN net.

On the HART side, the HD67902-A1 can manage up to 15 deivces (+1 Secondary Master).

HD67902-A1 supports HART FSK.
HD67902-A1 can be used like Primary HART Master or like Secondary HART Master.



CAN / HART



HD67902-A1

CANopen / HART Master - Converter ( Housing type: A, Terminal Blocks Connectors )





Ports 1xCAN; 1xHART
CAN Protocol CANopen
HART Protocol HART FSK Master + 4..20mA Analog Input
Data Rates CAN Up to 1Mbps
Data Rates HART 1200bps
CAN Connector 3way 5mm terminal block
HART Connector 2way 5mm terminal block
Power Supply Connector
2way 5mm terminal block
Power Supply 8..24V AC; 12..35V DC
HART Power Supply Additional power supply 24 V DC for HART devices
Operating Temperature -40ºC/+85ºC (-40ºF/+185ºF)
Dimensions 120x23x107 (LxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
SOFTWARE SW67903



CANopen / HART



HD67903-A1

CANopen / HART Master - Converter ( Housing type: A, Terminal Blocks Connectors )





Ports 1xCAN; 1xHART
CAN Protocol CANopen
HART Protocol HART FSK Master + 4..20mA Analog Input
Data Rates CAN Up to 1Mbps
Data Rates HART 1200bps
CAN Connector 3way 5mm terminal block
HART Connector 2way 5mm terminal block
Power Supply Connector 2way 5mm terminal block
Power Supply 8..24V AC; 12..35V DC
HART Power Supply Additional power supply 24 V DC for HART devices
Operating Temperature -40ºC/+85ºC (-40ºF/+185ºF)
Dimensions 120x23x107 (LxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage



Accessories


Order Code Description
AC34011 Isolated Converter 100..240V AC to 12V DC stabilized - AC/DC
AC34012 Isolated Converter 100..240V AC to 24V DC stabilized - AC/DC
AC34131 Patch Cross Cable Cat6 2 Meters
