BACnet to M-Bus

Part No.: MPADFW-BACnet-to-M-Bus

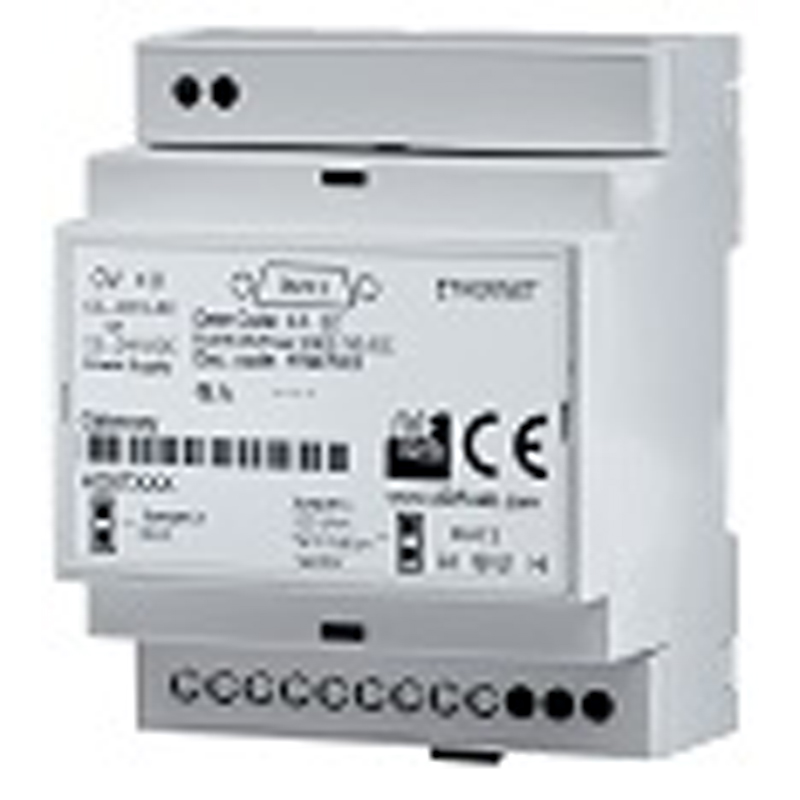

The HD67056-B2-xxx are M-Bus / BACnet converters.

產品介紹

BACnet / M-Bus - Converter

The HD67056-B2-xxx are M-Bus / BACnet converters.

They allow to monitor some M-Bus meters (like Engelmann, Amber-Wireless, Maddalena, Siemens, exc. meters) with a BACnet net (like a Supervisory System exc).

On M-Bus side, the HD67056-B2 can manage up to 250 meters.

HD67056-B2 supports both BACnet/IP and BACnet/Ethernet.
The connection to BACnet is done over Ethernet.

HD67056-MSTP supports BACnet MSTP.
The connection to BACnet is done over RS485.

The HD67694-IP-B2-xxx are M-Bus / BACnet converters.

These devices are specifically built for communicate with M-Bus heating controllers like Siemens RVD series, AMARC AVD500 and many others. To the converter is possible to connect also normal meters.



Series M-Bus Master / BACnet Ethernet Converter



HD67056-B2-20

BACnet Ethernet / M-Bus - Converter (BACnet Protocols:BACnet Ethernet, BACnet IP - Master M-bus: up to 20 slaves)





Ports 1xM-Bus; 1xBACnet
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-B2-40

BACnet Ethernet / M-Bus - Converter (BACnet Protocols:BACnet Ethernet, BACnet IP - Master M-bus: up to 40 slaves)





Ports 1xM-Bus; 1xBACnet
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-B2-80

BACnet Ethernet / M-Bus - Converter (BACnet Protocols:BACnet Ethernet, BACnet IP - Master M-bus: up to 80 slaves)





Ports 1xM-Bus; 1xBACnet
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-B2-160

BACnet Ethernet / M-Bus - Converter (BACnet Protocols:BACnet Ethernet, BACnet IP - Master M-bus: up to 160 slaves)





Ports 1xM-Bus; 1xBACnet
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-B2-250

BACnet Ethernet / M-Bus - Converter (BACnet Protocols:BACnet Ethernet, BACnet IP - Master M-bus: up to 250 slaves)





Ports 1xM-Bus; 1xBACnet
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



Series M-Bus Master / BACnet MSTP Converter



HD67056-MSTP-20

M-Bus / BACnet MSTP Converter (BACnet Protocols: BACnet MS/TP (RS485)- Master M-bus: up to 20 slaves - BACnet Port: RS485 )





Ports 1xM-Bus; 1xBACNet MS/TP
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACNet MS/TP Up to 115200 bps
BACNet MS/TP Connector 3way 5mm fixed screw terminal
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 106x58x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-MSTP-40

M-Bus / BACnet MSTP Converter (BACnet Protocols: BACnet MS/TP (RS485) - Master M-bus: up to 40 slaves - BACnet Port: RS485 )





Ports 1xM-Bus; 1xBACNet MS/TP
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACNet MS/TP Up to 115200 bps
BACNet MS/TP Connector 3way 5mm fixed screw terminal
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 106x58x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-MSTP-80

M-Bus / BACnet MSTP Converter (BACnet Protocols: BACnet MS/TP (RS485) - Master M-bus: up to 80 slaves - BACnet Port: RS485 )





Ports 1xM-Bus; 1xBACNet MS/TP
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACNet MS/TP Up to 115200 bps
BACNet MS/TP Connector 3way 5mm fixed screw terminal
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 106x58x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-MSTP-160

M-Bus / BACnet MSTP Converter (BACnet Protocols: BACnet MS/TP (RS485) - Master M-bus: up to 160 slaves - BACnet Port: RS485 )





Ports 1xM-Bus; 1xBACNet MS/TP
Data Rates M-Bus Up to 38400 bps
M-Bus Connector
2way 5mm fixed screw terminal
Data Rates BACNet MS/TP Up to 115200 bps
BACNet MS/TP Connector 3way 5mm fixed screw terminal
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 106x58x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



HD67056-MSTP-250

M-Bus / BACnet MSTP Converter (BACnet Protocols: BACnet MS/TP (RS485) - Master M-bus: up to 250 slaves - BACnet Port: RS485 )





Ports 1xM-Bus; 1xBACNet MS/TP
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACNet MS/TP Up to 115200 bps
BACNet MS/TP Connector 3way 5mm fixed screw terminal
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 106x58x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67056



Series BACnet IP slave / M-Bus master Converter (specific for heating controllers)



HD67694-IP-B2-1-10

BACnet IP slave / M-Bus master - Converter( Number of Heating Controllers: 1 , Maximum devices: 10 )





Ports 1xM-Bus master; 1xBACnet IP
Number of Heating Controllers 1
Maximum Number of Devices 10
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67694



HD67694-IP-B2-3-25

BACnet IP slave / M-Bus master - Converter ( Number of Heating Controllers: 3 , Maximum devices: 25 )





Ports 1xM-Bus master; 1xBACnet IP
Number of Heating Controllers 3
Maximum Number of Devices 25
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67694



HD67694-IP-B2-15-50

BACnet IP slave / M-Bus master - Converter ( Number of Heating Controllers: 15 , Maximum devices: 50 )





Ports 1xM-Bus master; 1xBACnet IP
Number of Heating Controllers 15
Maximum Number of Devices 50
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67694



HD67694-IP-B2-30-75

BACnet IP slave / M-Bus master - Converter ( Number of Heating Controllers: 30 , Maximum devices: 75 )





Ports 1xM-Bus master; 1xBACnet IP
Number of Heating Controllers 30
Maximum Number of Devices 75
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67694



HD67694-IP-B2-50-100

BACnet IP slave / M-Bus master - Converter ( Number of Heating Controllers: 50 , Maximum devices: 103 )





Ports 1xM-Bus master; 1xBACnet IP
Number of Heating Controllers 50
Maximum Number of Devices 100
Data Rates M-Bus Up to 38400 bps
M-Bus Connector 2way 5mm fixed screw terminal
Data Rates BACnet 10/100 Base-T Autosensing
BACnet Connector RJ45
Power Supply 15...21V AC ; 18...35V DC
Operating Temperature -40ºC/+80ºC (-40ºF/+185ºF)
Dimensions 71x60x95 (DxWxH)
Weight 200g approx
Mechanical Fixing DIN Rail montage
Software SW67694





Accessories


Order Code Description
APW020 Power Supply for M-Bus Master device that supports up to 20 Slaves
APW040 Power Supply for M-Bus Master device that supports up to 40 Slaves
APW060 Power Supply for M-Bus Master device that supports up to 60 Slaves
APW160 Power Supply for M-Bus Master device that supports up to 160 Slaves
APW250 Power Supply for M-Bus Master device that supports up to 250 Slaves
